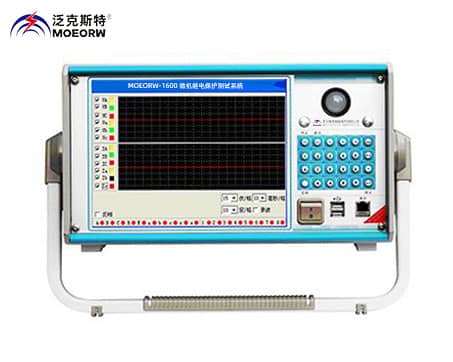

当前位置：3044am > 产品展示 > 九、继电保护、二次回路测试设备 > MOEORW-1600 微机继电保护测试系统 更新时间：2025-11-30
|
继电保护类型 |
测试项目 |
建议试验的模块 |
备 注 |
|
信号继电器 |
相应的测试项目 |
直流试验
交直流试验 |
若是要求交、直流混合输入的中间继电器，请在“交直流试验”�？橹胁馐� 额定电流太小的信号继电器，可用测试仪的电压回路输出测试 |
|
时间继电器 |
|||
|
中间继电器 |
|||
|
重合闸继电器 |
|||
|
其它直流电压、电流继电器 |
|||
|
电流继电器 |
相应的测试项目 |
交流试验 |
可在“交流试验”专门的序分量�？橹胁馐孕蚍至考痰缙� 也可在“I－t特性”模块（PC软件）中测试反时限继电器 |
|
过（欠）电压继电器 |
|||
|
序分量继电器 |
|||
|
同步检查（或相位比较）继电器 |
|||
|
反时限电流继电器 |
|||
|
差动继电器 |
直流助磁特性 |
差动试验、差动谐波（单机） 差动继电器、差动谐波、交直流试验、谐波试验（PC） |
试验时请参考说明书中的正确接线 |
|
谐波制动特性 |
|||
|
比例制动特性 |
差动试验、交流试验（单机） 差动继电器、交流试验（PC） |
||
|
功率（方向）继电器 |
相应的测试项目 |
功率阻抗、交流试验（单机） 功率方向及阻抗、交流试验（PC） |
测试功率（方向）继电器前，应预先确定接线类型，和保护大致的动作边界 |
|
阻抗继电器 |
|||
|
同期继电器 |
相应的测试项目 |
同期低周试验（单机） 同期试验、交流试验（PC） |
“同期试验”�？榈ハ嗟缪构潭ㄓ刹馐砸堑�UA、UC分别作为系统侧和待并侧电压输出 |
|
频率继电器 |
相应的测试项目 |
同期低周试验（单机） 频率及高低周（PC） |
单机试验选择“自动变频”方式时，能测试频率滑差定值 |
微机保护试验：
|
|
继电保护类型 |
测试项目 |
建议试验的�？� |
备 注 |
|
线
路
保
护 |
多段过流 |
相应的测试项目 |
交流试验 |
只要方法得当，用“交流试验”�？槟芙写蟛糠旨痰缙骱臀⒒；さ氖匝椋χ氐阊案媚？� |
|
过（欠）电压 |
||||
|
序分量电压电流 |
||||
|
频率装置 |
||||
|
功率方向保护 |
||||
|
断路器失灵启动 |
||||
|
重合闸，重合闸后加速及转换性 故障 |
相应的测试项目 |
整组试验、线路保护、状态系列、6-35KV线路保护综合测试
|
要求测试检同期和检无压，用Ux作为待并侧电压输出，6相电压型的测试仪是用Ua代替Ux进行试验 |
|
|
距离和零序 |
距离和零序定值校验 |
距离和零序、线路保护、整组试验、交流试验 |
“距离和零序”和“线路保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值 |
|
|
阻抗特性 |
阻抗特性 |
|||
|
工频变化量距离 |
定值校验 |
距离和零序、线路保护 |
应设置故障电流足够大，比如10~15A（当为5A制CT时） |
|
|
复合电压闭锁 （方向）过流 |
过流、低压、负序电压、灵敏角等 |
交流试验、6-35KV线路保护综合测试 |
有的保护的“低电压”和“负序电压”由不同的端子输入，试验时需更换接线 |
|
|
线路振荡闭锁 |
相应的测试项目 |
功率振荡 |
注意振荡周期和阻抗的设置 |
|
|
低周、低压减载 装置 |
相应的测试项目 |
同期低周 频率及高低周、6-35KV线路保护综合测试 |
若其它条件都满足，装置却不能动作，请确认装置是否还需要同时输入电流和开关接点 |
|
|
发
变
组
保
护 |
发电机和变压器差动保护 |
比例制动特性 |
差动试验、交流试验 差动保护、差动定值、交流试验 |
发电机差动保护，用“差动保护”进行试验时，可看作接线类型为Y/Y，高、低压侧平衡系数均为1的变压器保护 “差动保护”注重曲线特性搜索，而“差动定值”�？樽⒅夭疃ㄖ挡馐裕呓岷希苋娌馐圆疃；� |
|
|
谐波制动特性 |
差动试验、差动谐波 差动保护、差动定值、谐波试验 |
|
|
发
变
组
保
护 |
失磁保护 |
相应的测试项目 |
交流试验 |
只要方法得当，用“交流试验”�？槟芙写蟛糠旨痰缙骱臀⒒；さ氖匝椋χ氐阊案媚？�。试验时应注意输出的电压电流的夹角 |
|
励磁保护 |
||||
|
变压器复合电压过流保护 |
||||
|
变压器低压过流保护 |
||||
|
变压器过流保护 |
||||
|
变压器启动风冷保护 |
||||
|
变压器过负荷保护 |
||||
|
发电机定子接地保护 |
||||
|
发电机定子过负荷 |
||||
|
发电机电压、频率保护 |
||||
|
发电机逆功率保护 |
||||
|
发电机复合电压过流保护 |
||||
|
发电机匝间保护 |
||||
|
复合电压闭锁（方向）过流（后备） |
相应的测试项目 |
请参见上文“线路保护”部分 |
请参见上文“线路保护”部分 |
|
其
它
保
护 |
自动准同期装置 |
相应的测试项目 |
同期、低周 试验（单机） 同期试验
|
做自动调整试验时，测试各开入量必须按说明书要求接线 |
|
备用电源的自动投入装置（快切） |
动作逻辑和各开关动作时间 |
备自投试验、 快切试验、状态序列
|
试验前预想好试验过程，正确接线是试验成功的关键 |
|
|
母线差动保护 |
相应的测试项目 |
交流试验
|
请参见附录6中“南瑞部分保护”有关BP-2B和RCS-915的说明 |
|
|
光纤线路差动保护 |
试验前先确定装置是否形成“自环”，若是，则保护的动作值应等于其整定值的一半 |
