检测技术

微机线路保护

来源：www.whmoen.com    更新时间：2020-09-17

微机继电保护测试仪注意：

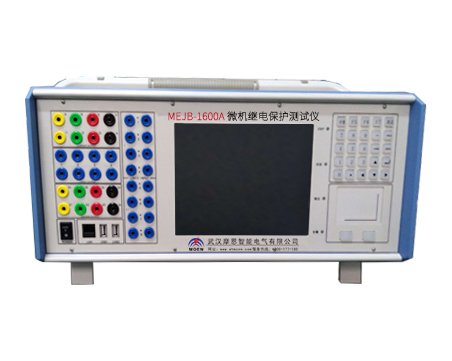

微机继电保护测试仪
微机继电保护测试仪试验时应先输出足够长的“故障前状态”，等“TV断线”灯灭；如果要测试重合情况，还应等重合充电指示灯亮。所以故障前时间可能要设置得较大，比如28s（大于重合闸充电时间即可）。各试验的各个正序灵敏角或零序灵敏角应对照定值单如实设置。
● 纵联变化量方向
投仅主保护压板，模拟II段距离或II段零序故障，保护动作时报文为：“纵联变化量方向”。
● 纵联零序方向
投主保护和零序压板，模拟II段零序故障，保护动作时报文为：“纵联变化量方向”和“纵联零序方向”。如果要求只报“纵联零序方向”，可在试验前将控制字中的“纵联变化量方向”置0。
在软件中模拟反方向故障，保护应不动作。
● 工频变化量阻抗
仅投距离保护压板，在“线路保护”模块的“工频变化量阻抗定值校验”测试项中测试。输入“工频变化量阻抗”定值，并且将故障电流设置得足够大，比如10A或以上，否则计算出的电压可能为负值。模拟1.1倍时可靠动作，0.9倍时可靠不动作，1.2倍时测试动作时间。保护动作时报文为：“工频变化量阻抗”。
● 距离保护
仅投距离保护压板，在“线路保护”�？榈摹白杩苟ㄖ敌Ｑ椤辈馐韵钪胁馐�。校验接地距离阻抗时，试验前应保证零序补偿系数设置正确。保护动作时报文为：“距离XX段”。观察报文中的测试相是否与当前模拟的故障相一致。
单相接地距离I、II段动作时，保护应单跳，III段动作时，保护三跳。相间接地距离和相间距离各段动作，保护均为三跳。
● 零序保护
仅投零序保护压板，在“线路保护”�？榈摹傲阈虻缌鞫ㄖ敌Ｑ椤辈馐韵钪胁馐�。保护动作时报文为：“零序XX段”。观察报文中的测试相是否与当前模拟的故障相一致。
零序I、II段动作时，保护应单跳，III段动作时，保护三跳。
● 重合闸及后加速
如模拟的是零序保护，则仅投零序保护压板，如模拟的是距离保护，则仅投距离保护压板，在“线路保护”�？榈摹白远睾险⒓昂蠹铀佟辈馐韵钪胁馐�。设置重合前后的两次故障，可将各种时间参数都设得大一些，如3s或5s，由测试仪根据所接收的保护信号自行控制试验过程，且故障前时间应大于保护充电时间。
如模拟接地距离故障，还应注意零序补偿系数设置正确。
●  TV短线相过流或TV短线零序过流
投零序压板，在“交流试验”中输出大于整定值的单相电流，或模拟零序故障。在“TV短线”信号灯灭之前应输出故障。两种试验均报“TV短线过流”。
