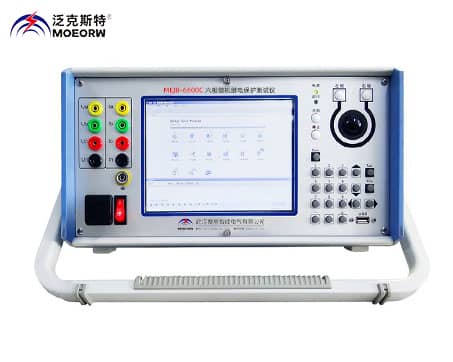

MEJB-6600C六相微机继电保护测试仪

参考标准：GB7261-2008,DL/T624-2010
产品别称：六相微机继电保护测试仪、微机继电保护校验仪，微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪。
产品特性：
※直流电流源:3/6×20A，分辨率：1mA，更大输出功率：300VA/相 ＜100μs;
※输出频率:0~1000Hz，分辨率：1mHz；
※输出谐波:直流分量，2~20次谐波；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

六相微机继电保护测试仪

用途
    MOEORW-6600C六相微机继电保护测试仪一体化设计测试仪，六相微机继电保护测试仪内置工控机和嵌入式WinXP操作系统，测试仪人机对话、显示及所有操作通过嵌入机一体化即可完成，不必外接PC机，广泛应用于发电厂、变电站、保护生产厂家、电气化铁路、电力培训院校。


◆六相微机继电保护测试仪产品功能
    ?电流电压测试：提供手动调节、自动递变、任意控制多种调节方式；提供向量图、相分量、相间量、序分量多种呈现方式，自动转换运算；
    ?状态序列测试：支持短路计算，提供多种状态切换方式组合；
    ?定值校验测试：支持零序、负序、过流/速断、距离、工频变化量等分段定值连续测试；
    ?差动保护测试：可对变压器、母差、发电机、发变组的启动/速断电流、比例制动曲线（斜率、拐点）、谐波制动系数进行定值验证或可视化动态图形扫描；
    ?谐波叠加测试：可叠加直流分量、2~20次谐波，支持谐波手动调节和自动递变输出测试；
    ?低周减载测试：可对动作值/时间、df/dt滑差闭锁值、dv/dt滑差闭锁值、低电压/电流闭锁值进行测试；
    ?同期试验测试：可对动作值/时间、导前角/时间、调压/调频脉宽、电气零点等进行测试；
    ?系统振荡测试：可模拟旋转/摇摆振荡，可模拟加/减速失步，可模拟叠加故障进行测试；
    ?整组联动测试：可对保护出口、重合、加速出口时间进行测试，可设置故障转换及转换时刻；
    ?阻抗特性测试：可对各类保护厂家的阻抗边界进行可视化动态图型扫描，包括圆特性、四边形特性、平行四边形特性等；
    ?时间特性测试：可对i-t、v-t、f-t、v*/f*-t等一般反时限、非常反时限、超反时限可视化动态图形扫描；
    ?故障回放测试：支持对Comtrade格式录波文件进行自定义回放测试；
    ?铁路牵引变差动保护测试：可对电气化铁路牵引变压器的的启动/速断电流、比例制动曲线（斜率、拐点）、谐波制动系数进行定值验证或可视化动态图形扫描，支持Y/△-11变压器、Y/V接线阻抗匹配平衡变压器、Y/A接线阻抗匹配平衡变压器、SCOTT接线变压器、单相V/V变压器、 三相V/V变压器、单相变压器等；


◆六相微机继电保护测试仪产品特点
    ?4/6路电压（0~125V AC）、3/6电流（0~30A AC）同时输出（型号不同，输出路数不同），且幅值、相位、频率完全独立调节；
    ?采用PowerPC+FPGA平台设计，运算速度快，传输频带宽，12路通道同时叠加10个谐波分量的情况下，仍能保持每周波1000点的输出能，具有更好的暂态响应速度和幅频特性；
    ?六相微机继电保护测试仪采用新型开关电源�？榻岷细弑Ｕ婺？槭较咝怨Ψ牛缺Ｖば⌒藕啪雀撸ㄐ尉缕交直３忠瞧髑崆桑奖悖�
    ?测试功能全面，提供递变、状态序列、定值校验（过流、零序、距离等）、差动保护、低周减载、同期、系统振荡、整组试验、工频变化量、2~20次谐波试验等测试功能，人机交互界面友好，自动生成试验报告，可导出Word保存编辑；
    ?提供短路故障模型自动计算、合闸角控制、非周期分量衰减时间常数等功能；
    ?提供各类阻抗边界搜索、反时限特性搜索、主变/母差/发电机/发变组差动比例曲线搜索、铁路牵引变差动比例曲线搜索等可视化动态图型测试功能，软件对扫描程序进行优化，耗时短，精度高；
    ?内置GPS�？椋墒迪炙讲馐裕山泄庀俗萘疃；な匝椋�
    ?内置辅助直流输出，110V/220V可切换，可为保护装置供电；
    ?内置工控机，可单机操作或外联PC操作，操作软件一致；
    ?散热结构设计合理，硬件保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能

◆六相微机继电保护测试仪技术参数



交流电压源

4/6×125V，分辨率：1mV，更大输出功率：60VA/相

精度：0.1%

交流电流源

3/6×30A，分辨率：1mA，更大输出功率：450VA/相

精度：0.1%

直流电压源

4/6×175V，分辨率：1mV，更大输出功率：75VA/相

精度：0.5%

直流电流源

3/6×20A，分辨率：1mA，更大输出功率：300VA/相

精度：0.5%

输出频率

0~1000Hz，分辨率：1mHz

精度：0.001Hz

输出相位

0~359.999°，分辨率：0.001°

精度：0.2°

输出谐波

直流分量，2~20次谐波



电流、电压同步性



＜20μs

辅助直流输出

110V/220V DC，可切换



同步接口

内置GPS；

精度：<1μs

电以太网口

1个，RJ-45，100Mbits/s



开关量输入

8路，10-250VDC或空接点，自动识别，无极性



开关量输出

8路，空接点/快速开出，交直流开断能力：0.5A，250V

快速开出时间：<10μs

屏幕

8.4’ LED，1024×768



供电电源

AC：220V±15%， 频率：50Hz±10Hz



体积

360 ×200 ×415 （mm）

重量：13.5~15.0Kg


◆六相微机继电保护测试仪产品选型




MOEORW-6300-13D

MOEORW-6300-34D

MOEORW-6300-66D

电流源输出

● 1×（0~90A）

● 3×（0~30A）

● 6×（0~30A）

电压源输出

● 3×（0~125V）

● 4×（0~125V）

● 6×（0~125V）

开关量输出

● 8对

● 8对

● 8对

开关量输入

● 8对

● 8对

● 8对

辅助直流输出

● 1路

● 1路

● 1路
