微机继电保护测试系统
产品用途

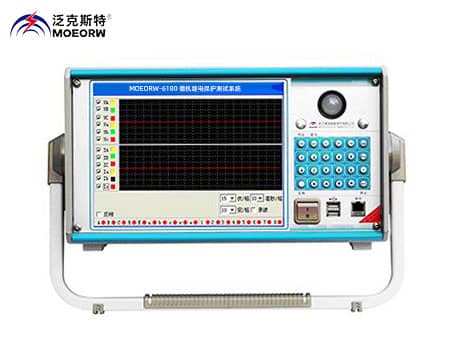

MOEORW-6180微机继电保护测试系统除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作，能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。６相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。
◆微机继电保护测试系统产品特点
n 标准12相电压电流完整同时输出，且幅值、相位、频率完全独立调节
n 12通道闭环回采录波监视 对本机12通道电压电流输出波形进行回采、监视和录波。可直观方便地监视和观察输出波形失真情况。
n 双操作方式 除了单机操作外，装置还可以外接台式机或笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。
n 高性能主控制器 输出部分采用超高速DSP+FPGA控制，实时信号处理能力极强，传输频带宽，每周输出2400点高精密波形，18位DA转换器。输出波形精度极高，失真�。咝院�。
n 高速大容量工控机，10.4”超大屏幕 内置嵌入式Windows XPE操作系统，软件系统高度稳定，电子硬盘容量大，任意开关机，绝无系统损坏。装置自带10.4”超大屏幕，显示容量和字体大，效果佳。
n �？槭阶楹喜考峁� 采用军工技术，实现多级绝缘隔离和等电位静电屏蔽防护，大量采用精密元器件，并进行了专业化的结构设计。装置可靠性高，EMC性能极佳，且体积小、重量轻、功能全、携带方便。
n 新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，小信号精度极高，波形精致平滑，性能卓越。不会对试验现场产生中高频干扰，而且保证了从大电流到微小电流全程都波形平滑、精度优良。
n 功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。
n 备自投测试及快切功能10路开入8对开出，可测试各种备自投和快切装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。
n 接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入输出接点可根据用户需要扩展。
n 独立可调直流电源 设有一路大功率110V或220V专用直流电源输出。
n 接口完整 装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。
n 内置GPS 装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。
n 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
n 轻小型高集成单机和一体化结构 属于跨专业联合设计产品，综合了多专业的先进科技成果。体积�。亓壳幔哂懈叩男阅芗鄹癖�。
◆微机继电保护测试系统产品特点
?交流电流输出：6路，每路30A/450VA 六路并联180A/1000VA
?交流电压输出：6路，每路120V/80VA 线电压240V/120VA
?交流输出精度：0.1%（主量程范围内）
?直流电流输出：6路，每路±10A/120VA
?直流电压输出：6路，每路±160V/80VA
?直流输出精度：0.2%（主量程范围内）
?相 位： 0~360°
?相位精度： 0.01°
?叠加谐波： 2~24次谐波
?输出频率： 0~1200Hz
?频率精度： 0.001Hz
?开 入量： 10路（无极性,可扩展）
?开 出量： 8对（可扩展）
?独立直流： DC110V/220V，额定电流1.5A
?外形尺寸： 420×360×210mm3
?重 量： 19kg
