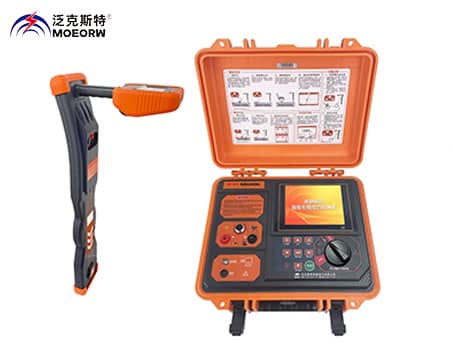

◆MOEORW-9008FC 电缆综合探测仪简介

智能电缆综合探测仪是一款综合性能很强的路径探测仪器。具有管线路径深度探测、带电电缆识别、停电电缆识别、管线接地故障查找、GPS测绘、接地电阻测试、绝缘电阻测试等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、听诊器、A字架（选配件）、测绘APP 、RTK 等组成。

管线路径探测：能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波技术、具有一定抗干扰能力，能精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。该功能由信号发射机、接收机、信号发射电流钳和连接测试线来配合实现。

◆MOEORW-9008FC 电缆综合探测仪特点

1.多种探测模式：经典定位模式，导线巡航模式，信号曲线模式。

2.经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。

3.导线巡航模式：360°全方位管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作。

4.信号曲线模式：可显示历史信号强度曲线，通过观察不同位置信号强度曲线的变化，寻找线缆位置。

5.GPS测绘功能：用户可通过手机APP内部的地图查看接收机测绘的地下管线地理坐标，通过观察地下管线路径导向图，可查看地下线缆的埋线方向。

6.电流方向判定（部分频率），可通过标定电流方向，排除邻线干扰，防止跟踪错误。

7.内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。

8.全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频和谐波干扰。

9.接地故障查找（选配功能）：发射机发射定位信号至故障线缆，使用A字架（选配件）可定位管线的接地故障定位点，箭头指示定位方向。

10.多种探测频率：12种主动探测频率和4种被动探测频率。

11.发射机多种信号输出方式：直连输出、卡钳耦合、感应法。

12.发射机数字放大功率输出，全自动阻抗匹配，全自动保护。

13.仪器下方内置高亮照明灯，方便夜间作业。

◆MOEORW-9008FC 电缆综合探测仪技术参数
