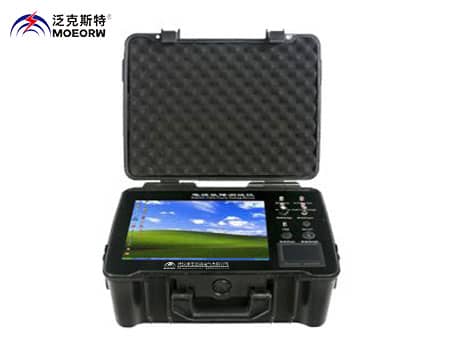

ME-9001智能电缆故障测试仪

执行标准：GB15934-1996
产品别称：智能电缆故障测试仪、通信电缆故障测试仪、路灯电缆故障测试仪、高压电缆故障测试仪、低压电缆故障测试仪、电缆故障综合测试仪、通讯电缆故障测试仪、直埋电缆故障测试
产品特性：
※测试距离：不小于40km ;
※更短测试距离（盲区）：5-10米；
※)分辨率：V/50m；V为传波速度m/μs；软件游标0.15米；
产品品牌：MOEORW/泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

智能电缆故障测试仪

产品特点

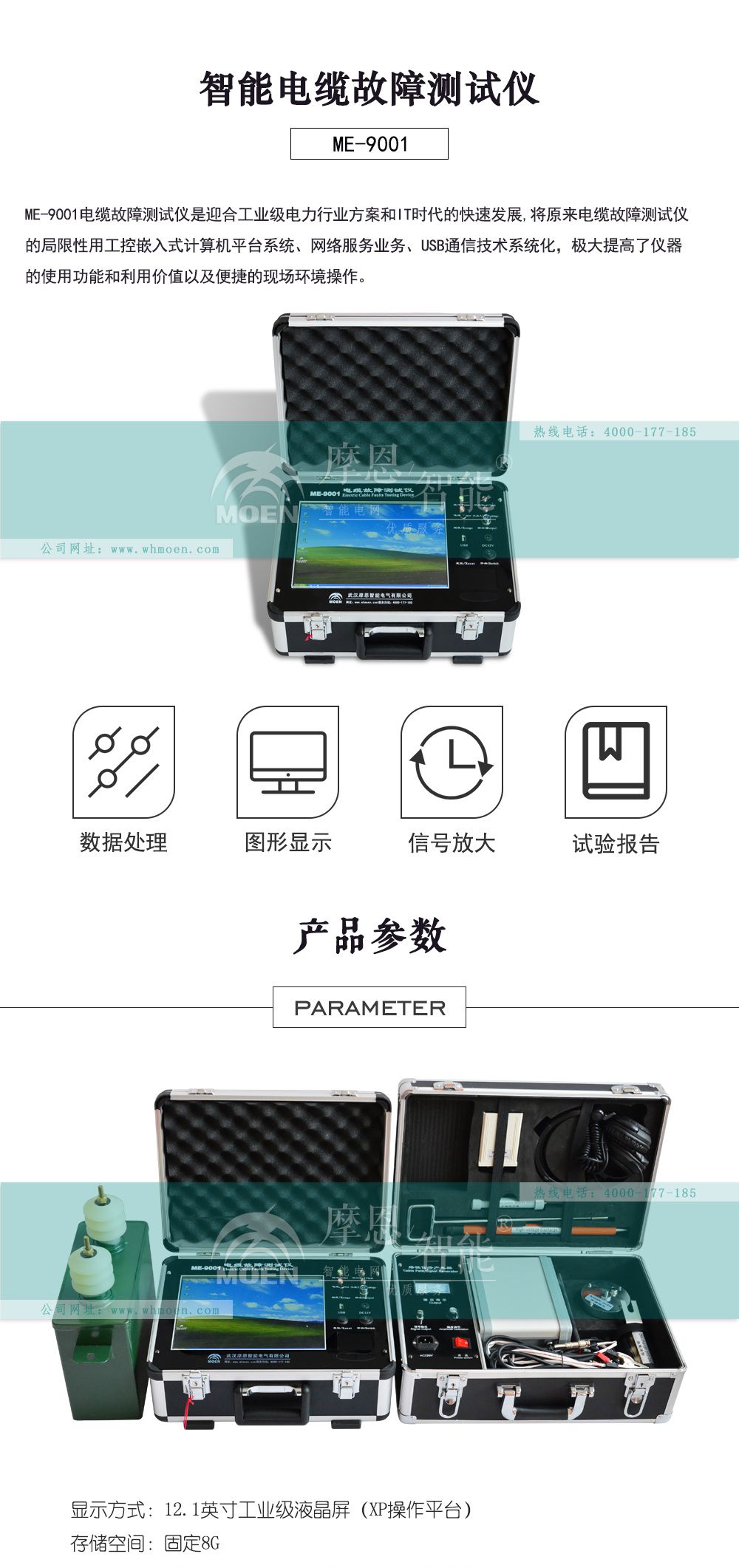

    ME-9001智能电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性，用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1～DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度(需配合电缆深度检测仪)的寻测和电缆档案资料的日常维护管理，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。
◆智能电缆故障测试仪产品特点
     ?国内首家采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电供电、方便现场测试。
    ?国内首家采用12.1英寸大屏幕显示，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代，并配有电缆故障测试软件和电缆资料管理软件。
    ?采用更新的USB通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机可自动选择更低6.25MHz、更高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
    ?软件实现故障自动搜索，距离自动显示，双游标移动可精确到0.15米，波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。
    ?支持更新开通的3G通信终端或无线上网卡，专用3G软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，使您无忧工作。
    ?8G内存多类现场波形和现场实物接线图，轻轻一点即可使用，电缆资料管理软件可做完善的电缆档案管理，为电缆的维护工作和精确定位提供参考和帮助。

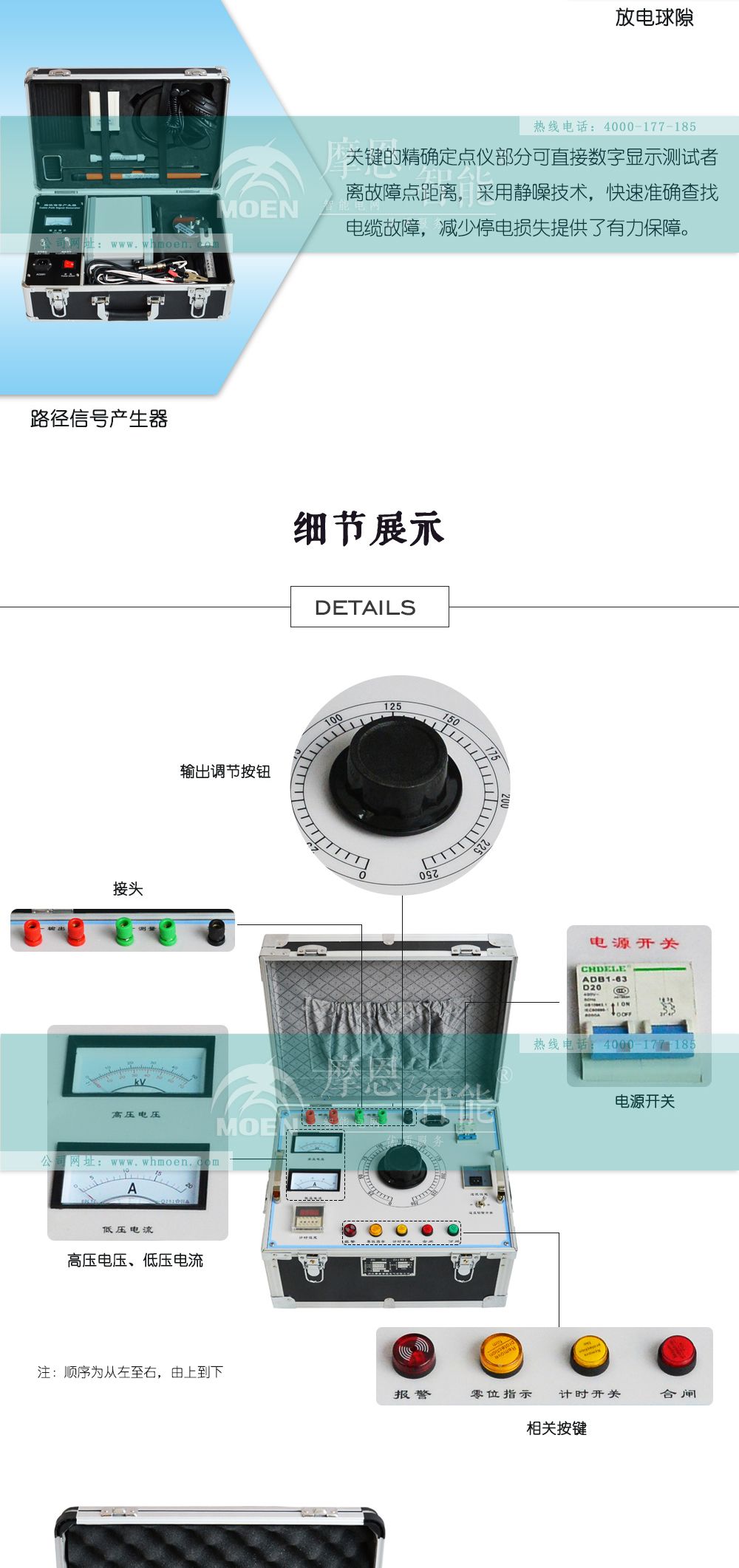

    ?关键的精确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
    ?更新研制智能组合式采样器，取代了烦琐的现场接线，具有波形直观，容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点。
    ?高压放电部分三种可供用户选择，国内首创更新高频高压电源8.4kg替换65kg试验变压器和操作箱，填补国内一项空白。

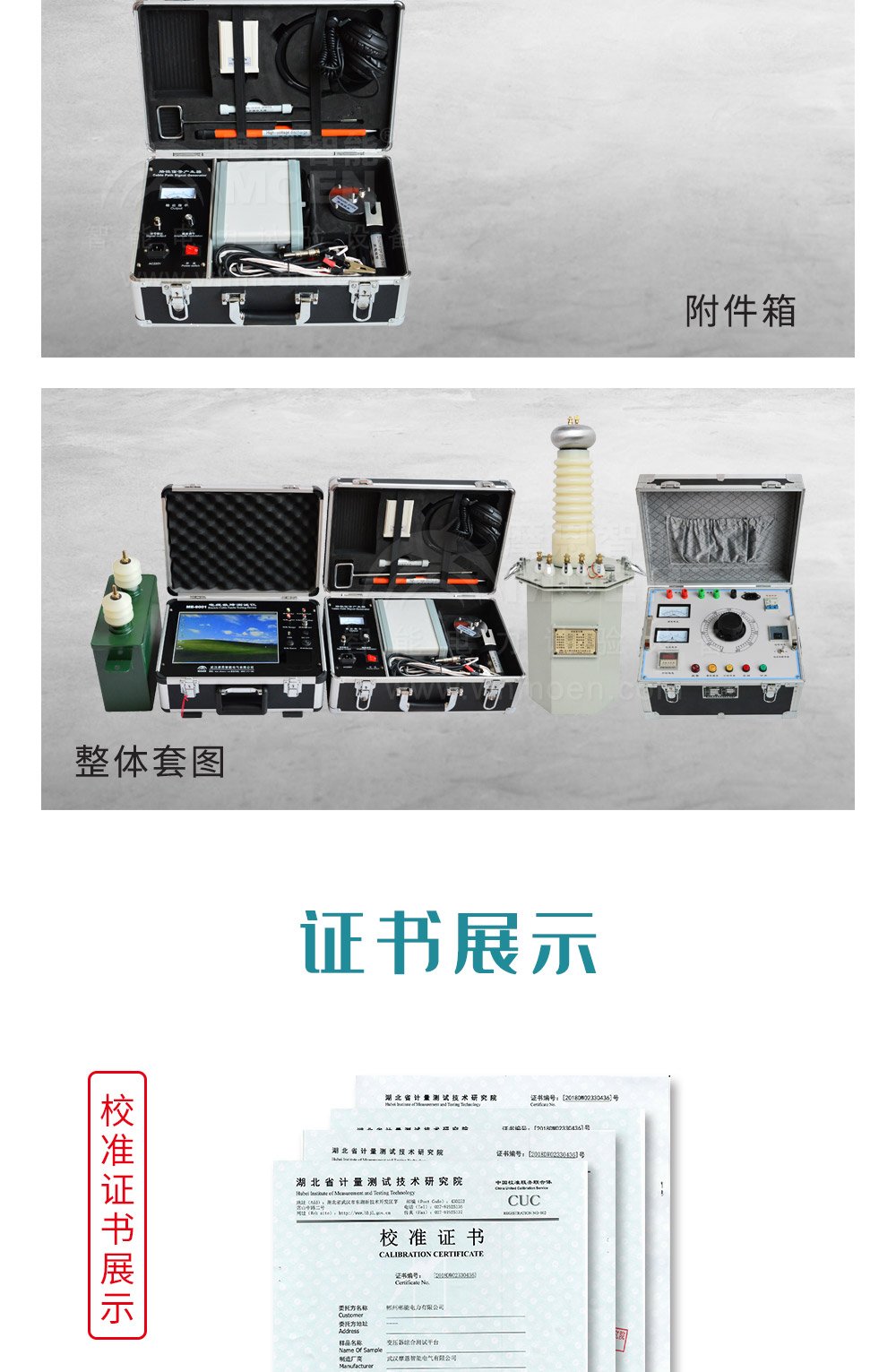

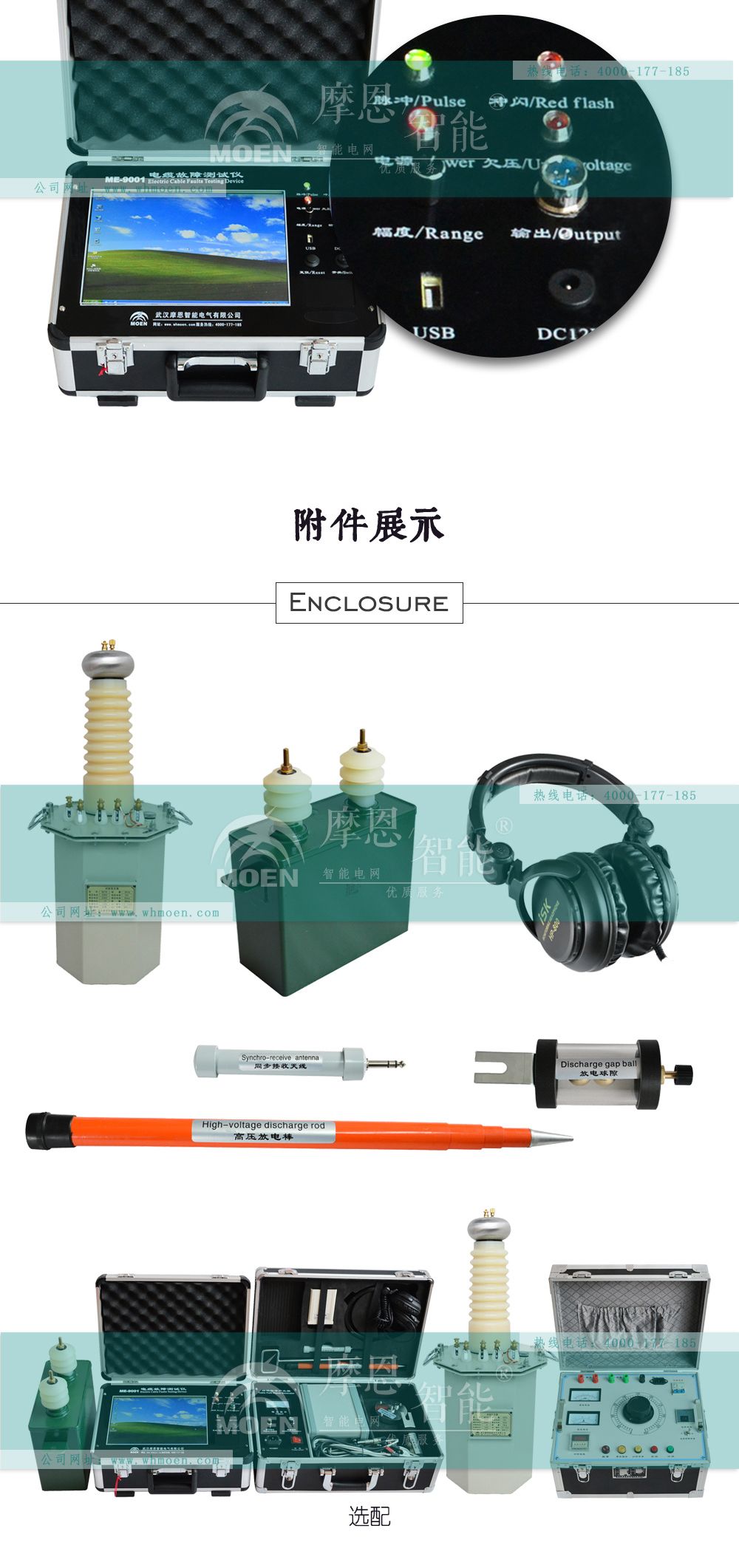

智能电缆故障测试仪详情图智能电缆故障测试仪技术参数智能电缆故障测试仪配件智能电缆故障测试仪附件

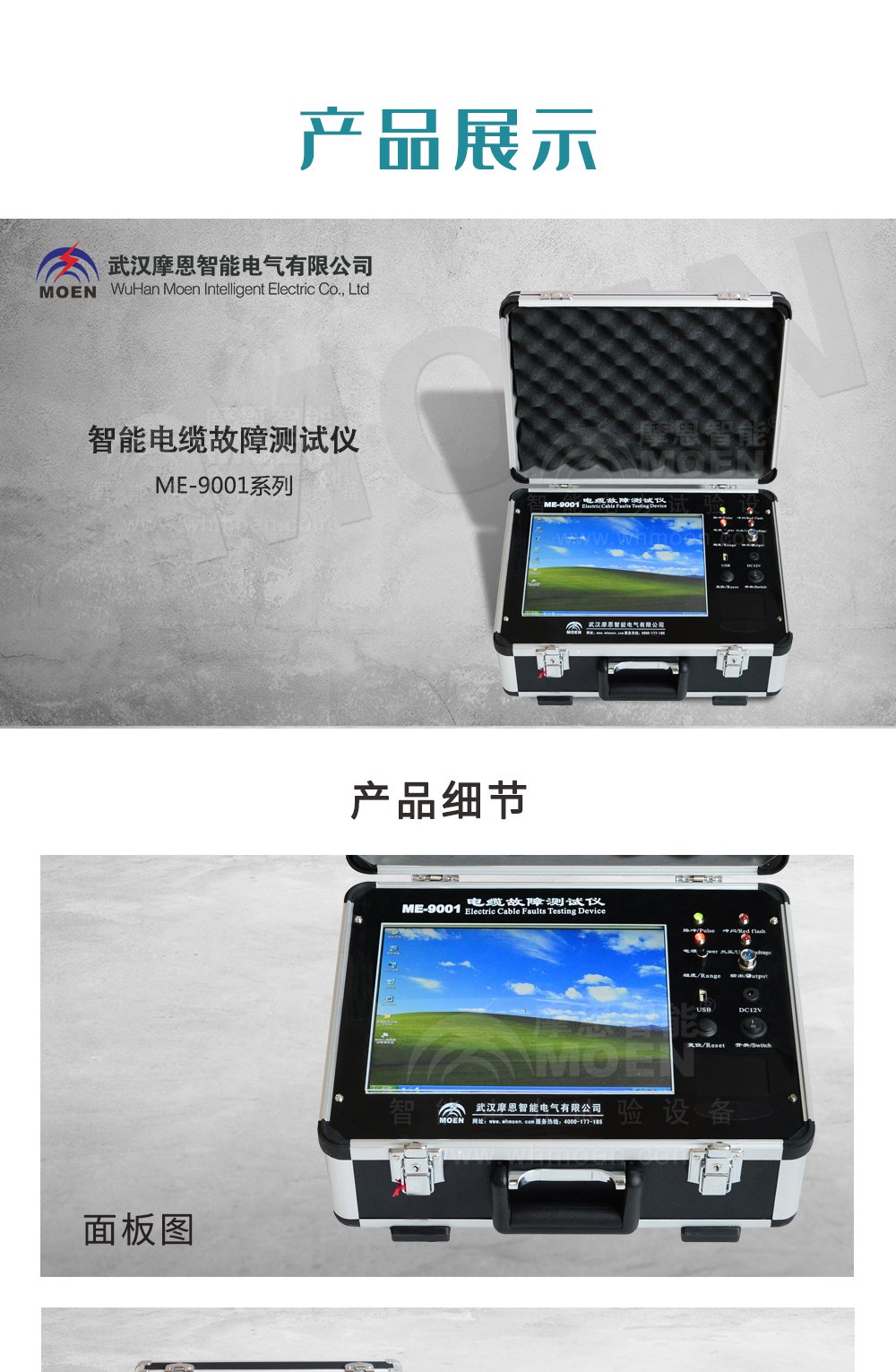

智能电缆故障测试仪产品展示智能电缆故障测试仪细节图智能电缆故障测试仪证书智能电缆故障测试仪质量管理智能电缆故障测试仪案例

◆智能电缆故障测试仪技术参数：
      1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
     2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
     3、可测量长度已知的任何电缆中电波传播的速度。
     4、可测试电力电缆埋设路径及埋设深度。
     ?显示方式：12.1英寸工业级液晶屏（XP操作平台）
     ?存储容量：8G   
     ?操作方式：触控鼠标操作
     ?测试距离：不小于40km
     ?更短测试距离（盲区）：5-10米
     ?精确定点误差：±0.2m
     ?测试误差：系统误差小于±1%
     ?分辨率：V/50m；V为传波速度m/μs；软件游标0.15米。 
     ?仪器采样频率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自适应脉宽）
     ?电源与功耗：AC220V±10%不大于15W   DC12V（7AH）不大于20W
     ?待机时间：可连续使用4小时左右。
     ?管   理：电缆埋设路径分布示意图。用户管理区域内所有电缆的资料的详细档案：包括电缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、试验报告、电缆测试记录等信息。
     ?信号频率：15KHz正弦波
     ?输出功率：Pomax≥100W
     ?输出阻抗：Zo=Zc(电缆特性阻率)
     ?震荡方式：断续
     ?主机重量：9.8Kg
     ?环境温度：－15℃～＋40℃
     ?外形尺寸：180mm×300mm×400mm
     ?相对湿度：RH≤85%（25℃）
