◆电缆交流耐压试验装置用途

    电缆等容性设备是变电站中更常见的一次电气设备其中，长电缆和大容量试品则要求大容量交流试验设备。我们将谐振原理应用于此，即选择适当的电抗器和电缆串联，使用频率可调的电源，经升压变压器给回路升压，调节电源频率，使回路中发生谐振并在电缆的端部产生高电压，来达到试验目的。
    装置同时兼顾：变压器、GIS系统、SF6开关、CT/PT、绝缘子、套管、母线、等电气设备的交流耐压试验。

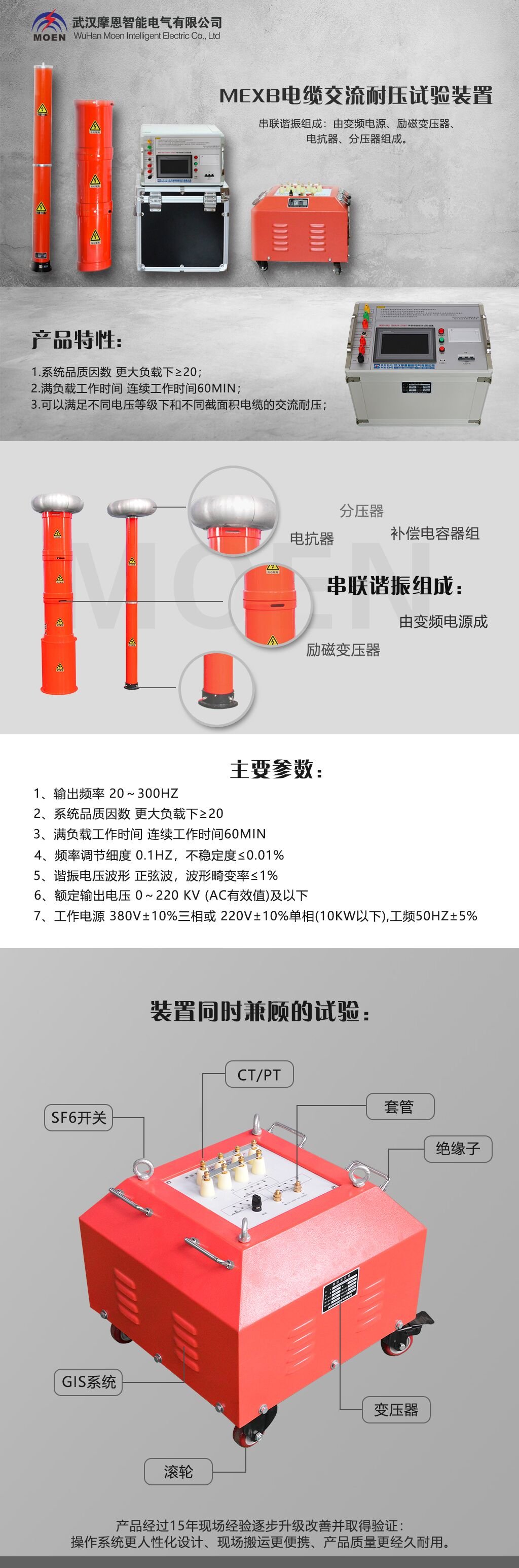

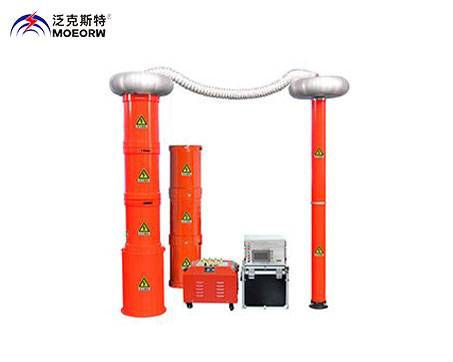

    我公司生产的串联谐振由变频电源、励磁变压器、电抗器、分压器、补偿电容器组成。产品经过15年现场经验逐步升级改善并取得验证：操作系统更人性化设计、现场搬运更便携、产品质量更经久耐用。
    1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
    2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
    3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得更好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
    4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
    5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程更长，更容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

◆电缆交流耐压试验装置主要功能及其技术特点：
    1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
    2、整个装置单件重量更轻，便于现场使用。
    3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。 工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
    4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
    5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
    6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

  ◆电缆交流耐压试验装置技术性能
    （一）主要参数：
      1、额定输出电压 0～220 kV (AC有效值)及以下
      2、输出频率 20～300Hz
      3、谐振电压波形 正弦波，波形畸变率≤1%
      4、满负载工作时间 连续工作时间60min
      5、系统品质因数 更大负载下≥20
      6、频率调节细度 0.1Hz，不稳定度≤0.01%
      7、工作电源 380V±10%三相或 220V±10%单相(10kW以下),工频50Hz±5%

    （二）MEXB-270kVA/270kV/45kV变频串联谐振试验装置技术指标
      1.额定电压：
      45kV---满足10kV电缆的交流耐压试验；
      90kV---满足35kV电缆的交流耐压试验；
      135kV---满足110kV电缆的的交流耐压试验；
      270kV---满足110kV变电站开关的交流耐压试验；
      2．输出电压波形畸变率：<1.0％
      3.允许连续工作时间：额定条件下一次性工作5分钟；
      4．装置自身品质因数：Q>50
      5. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）
      6．输入电源：单相380V
      7．频率调节范围：30Hz～300Hz
      8．系统测量精度：1.5％
      9．装置具有过压、过流、零位启动等保护功能
