当前位置：3044am > 产品展示 > 六、蓄电池、直流系统检测设备 > 交流窜入直流检测装置（交流入侵记录装置） 更新时间：2025-06-08

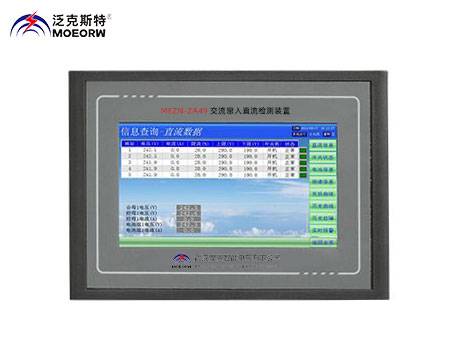

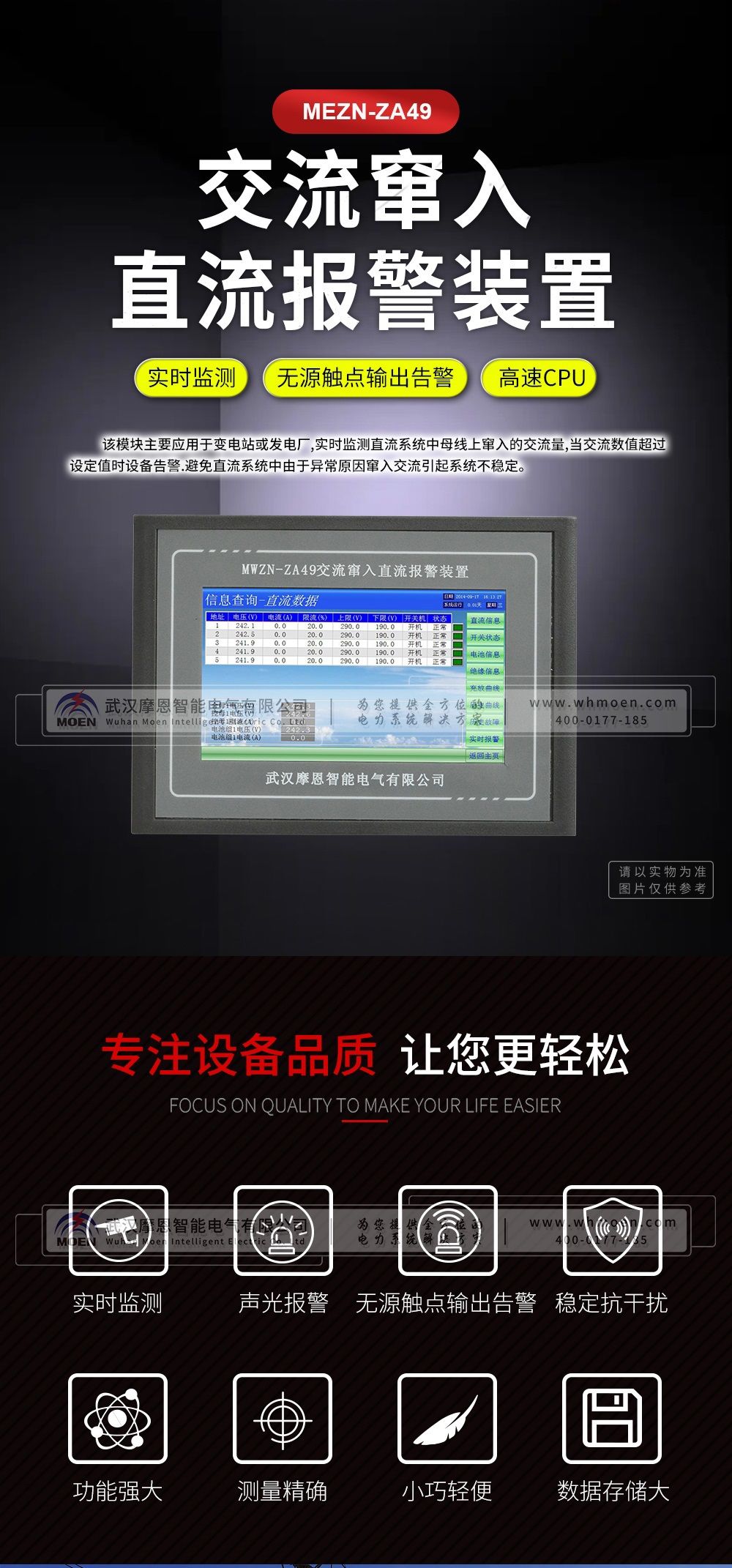

MEZN-ZA49 交流窜入直流检测装置（交流入侵记录装置）

执行标准：DL /T856-2004
产品别名：交流窜入直流检测装置、交流入侵记录装置
产品特性：
※直流电压：0-300V;
※交流电压：0-300V；
※数据存储条数：1000条；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

交流窜入直流检测装置

（交流入侵记录装置）用途
     电力系统中的直流系统接地故障是一种易发生且对电力系统�：π越洗蟮墓收稀Ｎ蘼凼钦拥鼗� 者负极接地，都可能造成保护误动或者保护拒动，�：Φ缌ο低痴Ｔ诵�。
  《中华人民共和国电力行业标准DL /T856－2004》规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需及时处理。

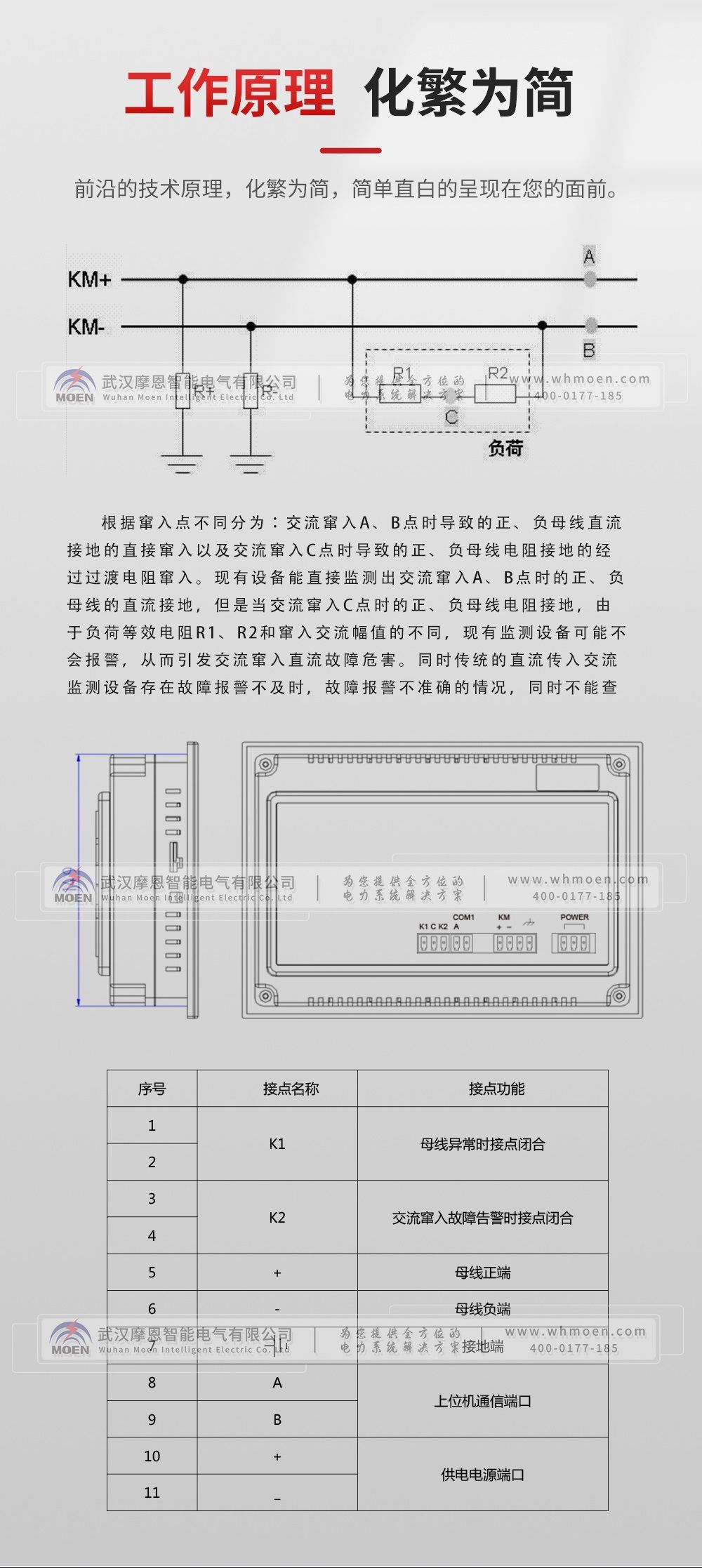

   而直流系统中的交流串电故障则为直流系统中更为严重的接地情况，当直流系统中发生交流串电故障后，极有可能造成保护的误动作，�：叽�。
   根据更新直流系统安全反措规定，当直流系统发生交流串电故障后，直流绝缘监测装置需及时发出告警信号，并记录故障发生的时间。而现有的直流系统绝缘监测装置均未对交流串电故障提供有效的解决方法，导致直流系统发生交流串电故障后维护人员不能及时处理，�：χ绷飨低车陌踩�
   该�？榭梢栽诓桓谋湓绷飨低尘导嗖庾爸玫那榭鱿滦略鲋绷飨低持薪涣鞔绻收系奶卣鞣治�、直流系统中交直流有效值分量的提取显示、以及实现交流窜入直流的测记告警功能。一旦发生交流串电事故立刻告知维护人员交流窜电电压大小即发生窜电的回路。为直流系统交流窜电故障提供了快速有效的解决方案。
 ◆交流窜入直流检测装置（交流入侵记录装置）功能特点
     1、主要功能介绍
    （1）交直流电压实时监测功能，装置可实时监控系统母线对地电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示；
    （2）参数设置功能，装置可通过按键设置各种告警门限值，包括系统电压高越限值、系统电压低越限值、交流窜电电压告警门限值；
    （3）告警历史数据存储及查看功能，当直流系统中交流窜入电压高于交流窜电告警门限值时，该告警电压及告警时间将被保存，并可随时查看；
    （4）声光告警及无源触点输出告警功能，当直流系统中发生交流窜电故障后装置会发出声光报警，并可通过无源触点输出告警信号；
    （5）数据上传功能，装置可通过RS232或RS485接口将实时监测数据及历史告警记录数据上传到上位机系统。

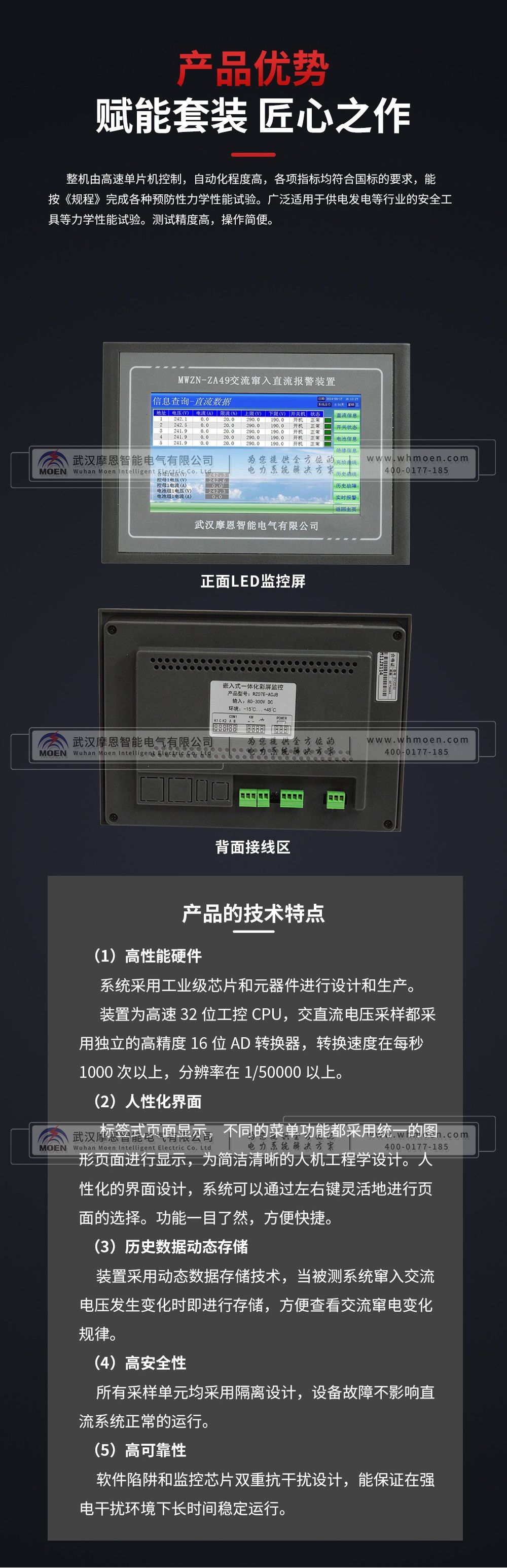

    2、装置特点

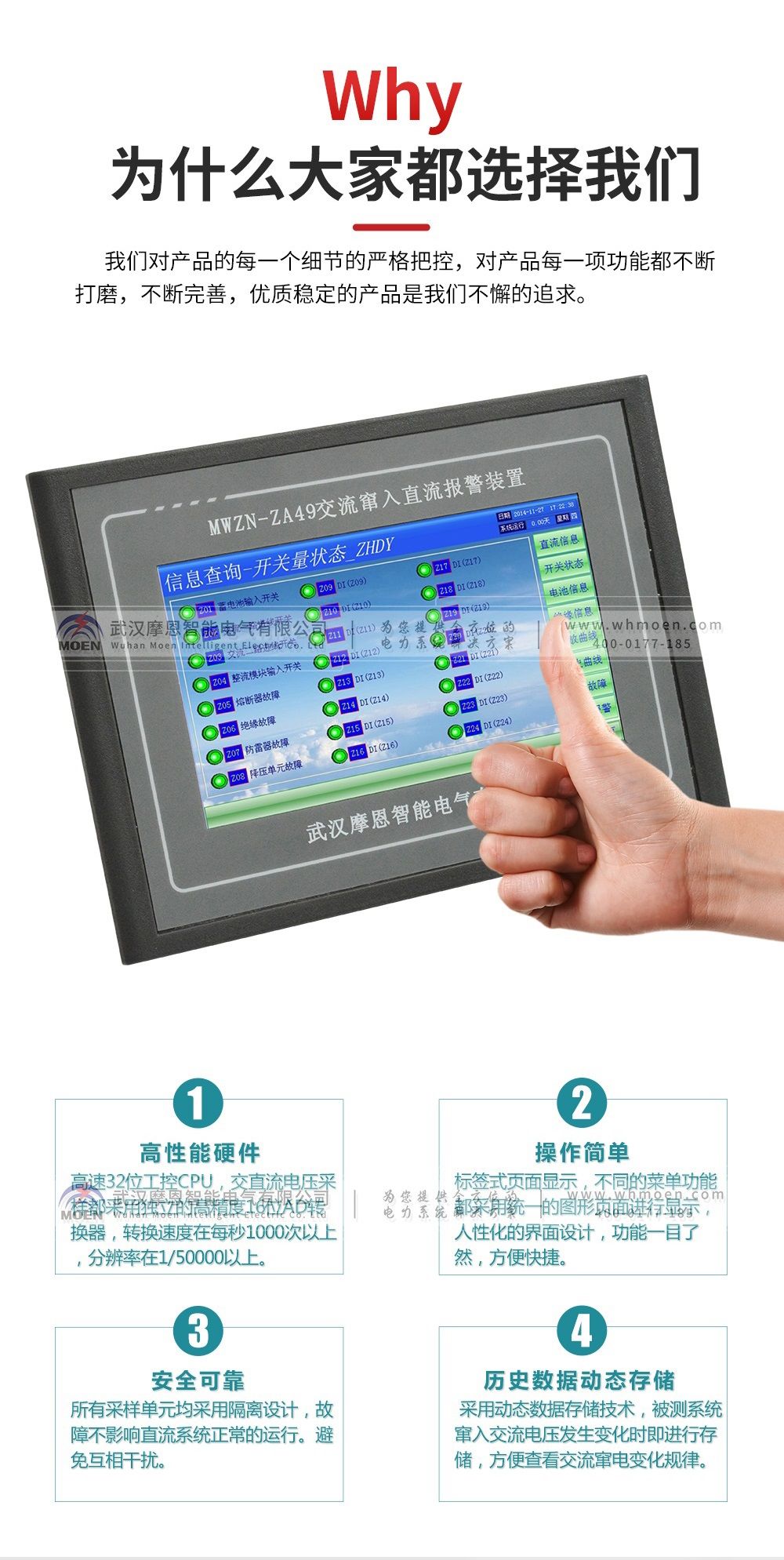

    （1）高性能硬件
      整个系统采用工业级芯片和元器件进行设计和生产。
      装置为高速32位工控CPU，交直流电压采样都采用独立的高精度16位AD转换器，转换速度在每秒1000次以上，分辨率在1/50000以上。

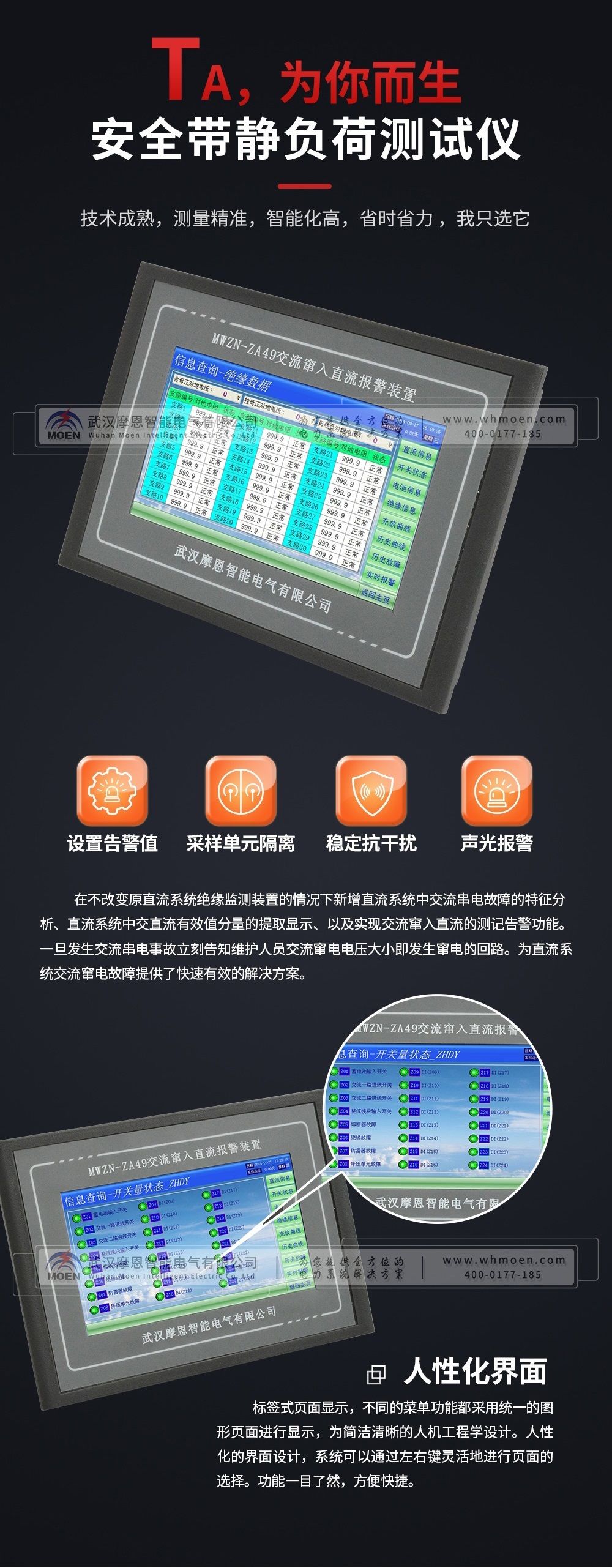

    （2）人性化界面
      标签式页面显示，不同的菜单功能都采用统一的图形页面进行显示，为简洁清晰的人机工程学设计。人性化的界面设计，系统可以通过左右键灵活地进行页面的选择。功能一目了然，方便快捷。
    （3）历史数据动态存储
     装置采用动态数据存储技术，当被测系统窜入交流电压发生变化时即进行存储，方便查看交流窜电变化规律。
    （4）高安全性
     所有采样单元均采用隔离设计，设备故障不影响直流系统正常的运行。
    （5）高可靠性
     软件陷阱和监控芯片双重抗干扰设计，能保证在强电干扰环境下长时间稳定运行。
交流窜入直流检测装置详情交流窜入直流检测装置优势为什么选择交流窜入直流检测装置交流窜入直流检测装置优点交流窜入直流检测装置原理交流窜入直流检测装置产品优势交流窜入直流检测装置技术参数交流窜入直流检测装置细节

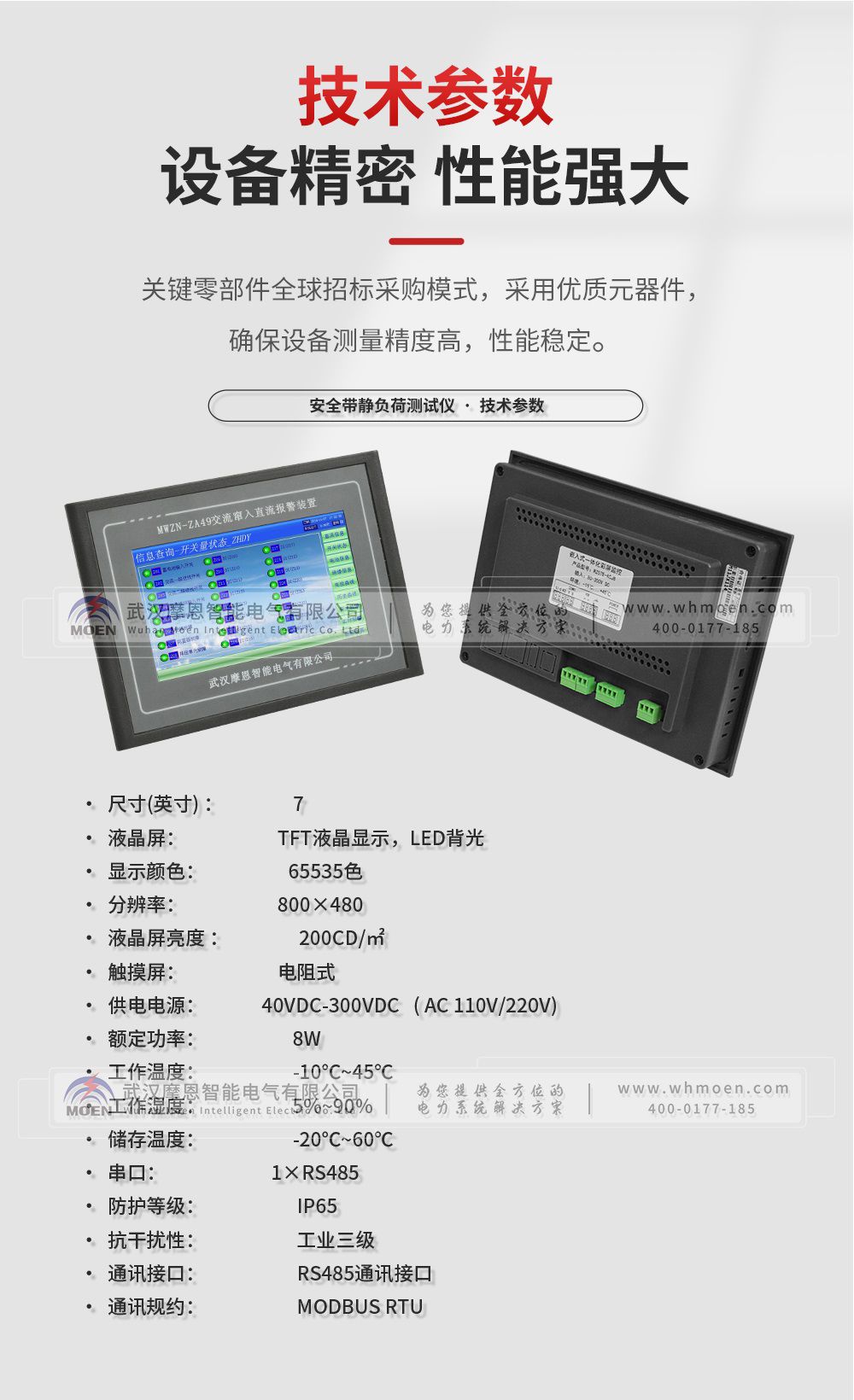

◆交流窜入直流检测装置（交流入侵记录装置）技术参数
 1、使用环境
    环境温度：-20℃～+50℃
    相对湿度：≤95%
    工作电源：DC48—300V
2、技术指标
    直流电压：0-300V
    分辨率：0.1V
    精度：≤0.2%
    交流电压：0-300V
    分辨率：0.1V
    精度：≤0.5%
    显示分辨率：320×240
    屏幕尺寸：3.5英寸TFT
    数据存储条数：1000条
    无源触点容量：DC220V/2A
    数据上传接口：RS232/RS485
3、外形参数
    总 质 量：１kg
    外形尺寸：长x宽x高 145mm*114mm*33mm
