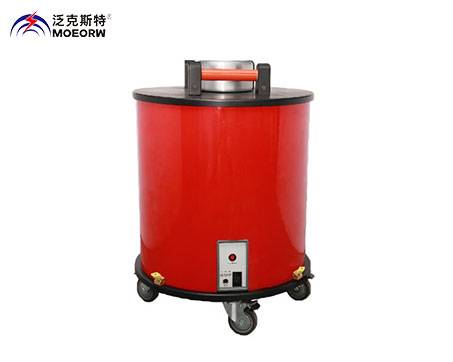

ME-OWTS10(35)电缆振荡波局放检测系统

执行标准：IEC 60270标准
产品别名：电缆振荡波局放检测系统、电缆局放震荡波测试仪，OWTS电缆CT测试仪，电缆CT局放振荡系统测试仪，电缆震荡波局放电云测试仪，电缆震荡波局部放电云检测系统，全自动电缆局部放电云综合测试仪
产品特性：
※可同时测量介损值、电缆电容等参数;
※自动调节系统参数来优化测量的灵敏度；
※基于阻尼振荡电压（DAC）的局放测试 ；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆ME-OWTS10(35)

电缆振荡波局放检测系统

用途
    在电力系统中，现有的电缆预防性耐压试验无法发现电缆轻微绝缘缺陷带来的绝缘隐患。长期的实践证明，局部放电是造成电力电缆运行后绝缘破坏的主要原因。因此对电缆进行局放测试是检测电缆绝缘状况的一种更好的方法。目前国际上广泛采用OWTS振荡波电缆局部放电检测和定位技术，我公司在此理论的基础上创新的使用交流变频高压源，开发出新型 电缆振荡波局放测试系统，拥有独立的知识产权。

◆ME-OWTS10(35)电缆振荡波局放检测系统技术特点：
    与现有的预防性耐压试验技术相比，可以非破坏性地及时发现电缆存在的轻微质量缺陷，特别是现场接头制作工艺不到位造成的绝缘缺陷，并可以确定缺陷的发生位置，杜绝带着安全隐患投运造成运行安全事故，可以现场进行电缆状态评估，以科学判断电缆是否要监督运行、修复缺陷点或更换新电缆。
    ?采用交流充电的ME-OWTS10(35)系统装置原理优于国内外现有直流技术，避免因直流充电可能引起的电缆“假局放”效应。更符合XLPE电缆的绝缘材料特性，并可更好的测试老运行电缆的局部放电。
   ? 根据局放点信息数据，能够确定各相电缆的局放起始电压（PDIV）和更大局放量（PDMax），并记录在报告中，以便建立线路档案，日后能快速、准确的了解该电缆的运行状况。
    ?实践证明，振荡波法电缆局部放电定位（OWTS）测试设备对电缆的本体、附件质量、接头工艺等均有良好的检测效果。
    ?系统完全兼容现有国标、行标，试验不会损伤电缆。
ME-OWTS10(35)电缆振荡波局放检测系统技术参数：
1.正弦阻尼交流电压输出，zui高峰值电压250kV
2.体积小、重量轻，适合现场进行
3.220kV及以下电压等级电力电缆状态诊断和局放检测阻尼振荡波振荡频率在30-300Hz，通过同50Hz测试系统比对，阻尼振荡波测试系统测试结果等效于工频电压。具有系统控制、数据采集、存储、原始数据滤波处理、局放源自动定位、自动生成各种局放图谱等强大的软件支持。
A.全面掌握电缆绝缘状况
B.测量局放水平并定位局放位置
C.检测电缆接头和终端头施工工艺
D.减少意外停电事故的发生
E.有线和无线网络多种控制方式
F.自动生成测试报告

ME-OWTS10(35)电缆振荡波局放检测系统性能及特点:
1. 基于阻尼振荡电压（DAC）的局放测试；
2. 测试频率接近50Hz工频电压；
3. 局放水平的测量依据为IEC 60270标准；
4. 局放检测与局放点定位技术相结合；
5. 加压时间极短，无损的测试方法；
6. 高精度数据采集�？榻胁饬亢褪莶杉�
7. 可同时测量介损值、电缆电容等参数；
8. 带有接头定位功能的自动校准模式；
9. 实时处理局放诊断数据，菜单引导式操作；
10. 自动调节系统参数来优化测量的灵敏度；
11. 笔记本电脑、无线局域网（WLAN）控制；
12. 便携式设计，结构紧凑、轻便，安装简单。
