◆MEXB-54kVA-54kV 变频串联谐振耐压试验装置简述
该仪器主要针对 10kV变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

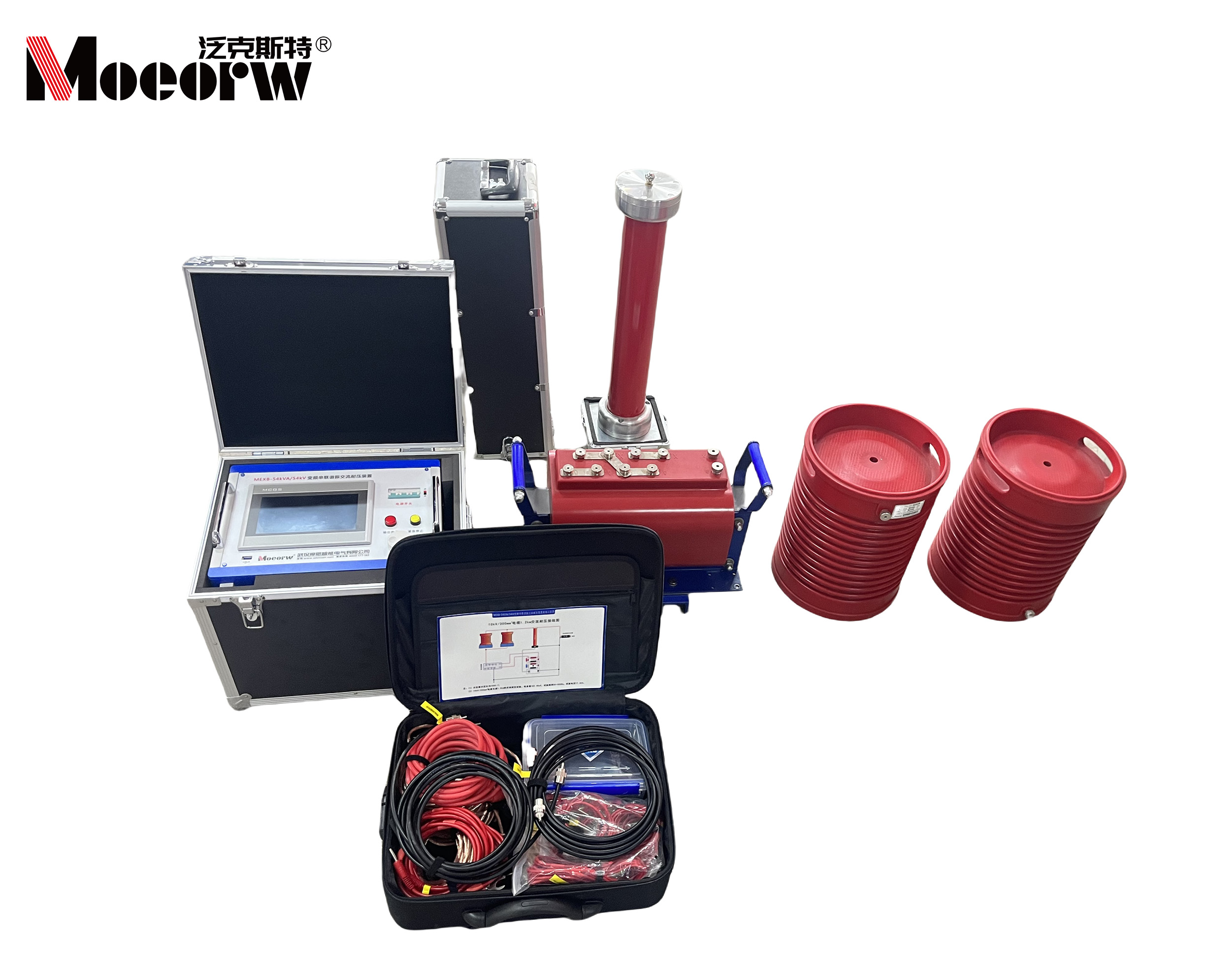

该仪器主要由变频控制电源、励磁变压器、电抗器、电容分压器等组成。
◆MEXB-54kVA-54kV 变频串联谐振耐压试验装置特点
装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
整个装置单件重量很轻，便于现场使用。
装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
◆MEXB-54kVA-54kV 变频串联谐振耐压试验装置技术参数
（一）MEXB指生产厂家代码
54指设备能输出的最大额定容量，单位为kVA
54指设备能输出的电压等级，单位为kV；
（二）MEXB-54kVA/54kV变频串联谐振交流耐压装置技术指标
1．额定电压：
输出电压 用途 工作频率 试验电压 试验时间
27kV 10kV电缆 30-300Hz ≤17.4kV 15min
54kV 35kV电缆 30-300Hz ≤52kV 60min
2、输入电源：AC220V或三相380V电压，频率为50Hz；
3、额定电压：54kV、27kV；
4、额定电流：1A、2A；
5、工作频率：30~300Hz；
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%；
8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9、温 升：额定负载下连续运行60min后温升≤65K；
10、品质因素：装置自身Q≥30(f=45Hz)；
11、保护功能： 对被试品具有过流、过压及试品闪络保护(见变频电源部分)；
12、测量精度：系统有效值1.0级；
设备主要配置及技术参数说明：
1.激励变压器MEJLB-3kVA/1.5/3/6kv/0.4kv 1台
a)额定容量：3kVA；
b)输入电压：0-400V，单相；
c)输出电压：1.5/3/6kV
d)结 构：干式；
e)重 量：约56kg；
2.变频电源 MEXB-F-3kW/220V/380V 1台
a)额定输出容量：3kW
b)工作电源： 220/380±10%V（单/三相），工频
c)输出电压：0 –400V，单相，
d)额定输入电流：4.56A
e)额定输出电流：7.5A
f)电压分辨率： 0.01kV
g)电压测量精度：1.5%
h)频率调节范围：30 – 300Hz
i)频率调节分辨率：≤0.1Hz
j)频率稳定度： 0.1%
k)运 行 时 间：额定容量下连续60min
l)额定容量下连续运行5min元器件最高温度≤65K;
m)噪 声 水 平：≤50dB
3.高压电抗器MEDK-27kVA/27kV 2节
a)额定容量：27kVA;
b)额定电压：27kV；
c)额定电流：1A；
d)电 感 量：110H/单节；
e)品质因素：Q≥30 (f=45Hz)；
f)结 构：干式；
g)重 量：约45kg；
4.电容分压器MEFRC-60kV/2500pF 1套
a)额定电压：60kV；
b)高压电容量：2500pF
c)介质损耗：tgσ≤0.5%；
d)分 压 比：1000：1
e)测量精度：有效值1.0级;
