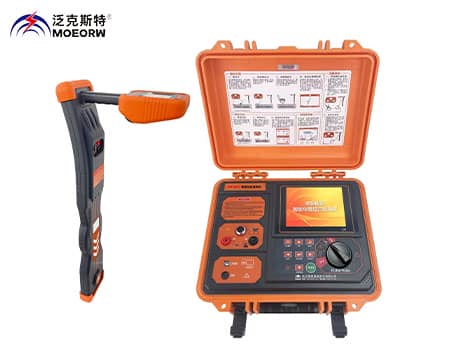

◆MOEORW-9008FB 电缆综合探测仪简述

智能电缆综合探测仪是一款综合性能很强的路径探测仪器。具有管线路径深度探测、带电电缆识别、停电电缆识别、管线接地故障查找、GPS测绘、接地电阻测试、绝缘电阻测试等多种功能。

◆MOEORW-9008FB 电缆综合探测仪特点

1.多种探测模式：经典定位模式，导线巡航模式，信号曲线模式。

2.经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。

3.导线巡航模式：360°全方位管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作。

4.信号曲线模式：可显示历史信号强度曲线，通过观察不同位置信号强度曲线的变化，寻找线缆位置。

5.GPS测绘功能：用户可通过手机APP内部的地图查看接收机测绘的地下管线地理坐标，通过观察地下管线路径导向图，可查看地下线缆的埋线方向。

6.电流方向判定（部分频率），可通过标定电流方向，排除邻线干扰，防止跟踪错误。

7.内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。

8.全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频和谐波干扰。

9.接地故障查找（选配功能）：发射机发射定位信号至故障线缆，使用A字架（选配件）可定位管线的接地故障定位点，箭头指示定位方向。

10.多种探测频率：12种主动探测频率和4种被动探测频率。

11.发射机多种信号输出方式：直连输出、卡钳耦合、感应法。

12.发射机数字放大功率输出，全自动阻抗匹配，全自动保护。

13.仪器下方内置高亮照明灯，方便夜间作业。

◆MOEORW-9008FB 电缆综合探测仪技术参数

1.接收机规格

功 能 管线探测（线缆位置跟踪、方向显示、深度测量、电流测量）、带电电缆识别、停电电缆识别、管线接地故障查找、接地电阻测试、外部电压测试

电 源 7.4V DC 3400mAh可充锂离子电池组

输入方式 内置接收线圈、柔性卡钳、听诊器、鳄鱼夹测试线(电压测试)

蓝牙通讯 支持蓝牙通讯进行仪表控制，以及连接手机APP进行各类数据处理

接收频率 主动探测频率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz

工频被动探测频率：50Hz、250Hz

射频被动探测频段：中心频率分为33kHz、82kHz

管线探测模式 宽峰法、窄峰法、音谷法

管线探测显示 经典定位模式，导线巡航模式，信号曲线模式

可标定电缆数量：1～10条；

接地电阻 测试量程：0.001Ω~2000Ω

测试方式：精密4线法测量

测试电流：6.00mA max

电压测量 量程：AC 0~600V

精度：±2%±3dgt

LED夜间照明 接收机具有LED手电筒功能

液 晶 3.5寸彩屏液晶

工作温湿度 -10℃～40℃；80%Rh以下

存放温湿度 -10℃~50℃；≤95％RH, 无结露

耐 压 AC3700V/rms(外壳上下两端之间)

2.发射机规格

功 能 多种频率信号发射方式、绝缘电阻测试

电 源 11.1V DC 12800mAh可充锂离子电池组

输出方式 直连法、卡钳耦合法、感应法

输出频率 577Hz，640Hz，1280Hz，2.56kHz，3.20kHz，4.09kHz，8.19kHz，10kHz，33kHz，66kHz，82kHz，201kHz

输出功率 10W max，10档可调

阻 抗 全自动实时阻抗匹配和保护功能

直连输出电压 150Vpp max

电路保护 具有过载和短路保护

绝缘电阻

测试电压 100V、250V、500V、1000V、2500V

绝缘电阻

测量范围及精度 0.01MΩ~25.0GΩ ±3%rdg±5dgt

25.0GΩ~2.5TΩ ±15%rdg±5dgt
