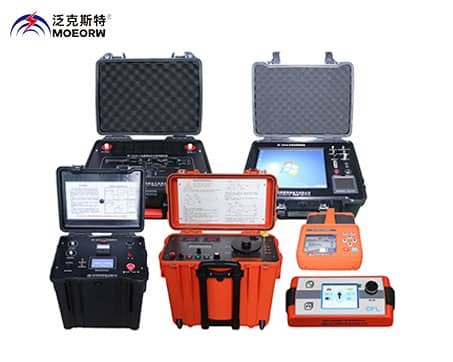

    ME-6000K电缆故障探测仪

    执行标准：GB15934-1996
    产品别名：电缆故障综合测试仪、电缆故障定位探测仪、电缆故障测量仪、电缆故障探测仪
    产品特性：
    ※电缆路径识别仪是一款多功能的电缆路径识别探测仪。具有管线路径探测、电缆识别、管线接地故障查找（选配）等多种功能;
    ※平面位置精确定位精度：目标电缆或管线的中心轴线位置：±5%（埋深在0-3m）-15%（埋深在3m-20m）；
    ※可按用户需求定制产品；
    产品品牌：MOEORW/泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ME-6000K电缆故障探测仪产品简介：

           电缆路径识别仪是一款多功能的电缆路径识别探测仪。具有管线路径探测、电缆识别、管线接地故障查找（选配）等多种功能。仪器由电缆路径仪（发射机）、发射电流钳、电缆识别仪（接收机）、接收柔性电流钳、连接测试线、听诊器（选配）、A字架（选配件）等组成。

           管线路径探测：能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波器技术、具有一定抗干扰能力， 能精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。该功能由信号发射机、接收机、信号发射钳和连接测试线来配合实现。


    ME-6000K电缆故障探测仪产品特点：

    1.多种探测模式：经典定位模式，全屏信号模式，信号曲线模式。
    2.经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。
    3.全屏信号模式：360°全方位管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作。
    4.信号曲线模式：可显示历史信号强度曲线，通过观察曲线的变化，寻找线缆位置。
    5.电流方向判定（部分频率），可通过标定电流方向，排除临线干扰，防止跟踪错误。
    6.管线模拟线颜色实时显示信号干扰强度。
    7.内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。
    8.全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
    9.多种探测频率：10种主动探测频率和2种被动探测频率。
    10.发射机多种信号输出方式：直连输出、卡钳耦合、感应法。
    11.发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。

           电缆识别：是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。可识别出带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返操作时间，提高工作效率。电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳配合实现。
    信号发射机：用于管线路径探测、电缆识别的信号发射。该设备可通过直连输出、卡钳耦合、感应等方式给目标电缆加上识别信号，该信号有512Hz、1024Hz、 640Hz（电缆识别）、1280Hz、2.56kHz（故障定位）、3.20kHz、8.19kHz、33kHz、82kHz、196kHz共10种不同的脉冲信号可供选择。信号输出功率最大10W，10档可调。从而适应不同的应用环境，让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池，自动阻抗匹配，全自动保护。主机5.6寸彩色电容触摸液晶屏显示，实时动态显示信号输出状况和电池使用情况。
           发射钳：适用于卡钳耦合法。发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ150mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
           接收机：用于管线路径探测、电缆识别信号接收。内置多个屏蔽3D天线，可对发射机产生的512Hz、1024Hz、640Hz、1280Hz、2.56kHz、3.20kHz、8.19kHz、33kHz、82kHz、196kHz共10种不同脉冲编码电流信号进行有效识别。也可识别50Hz和60Hz工频信号。使用3.5寸彩色液晶屏，实时动态显示360°全方位管线路径指示，深度、电流和管线相对位置。
           A字架（选配件）：形似A字的专用于直埋线缆接地故障定位的电压信号传感器。A字架两个探针或探盘可以准确接收来自发射机发射的跨步电压信号，传输到接收机后进行数据分析后可对线缆接地故障点进行精确定位。探针或探盘为独立可互换设计，探针适用于泥土地面，探盘适用无法直接插入大地的水泥路面。A字架引出线设计了航空插座，配合航空插头连接线连接到接收机，可随意拆卸，兼容独立设计手柄，实现A字架独立工作于其他功能。
           柔性电流钳：用于电缆识别。该电流钳为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径200mm，不必断开被测线路，非接触测量，安全快速。
           特别提示：停电电缆识别时，严禁接入带电电缆中，带电电缆识别只适用于三芯带铠电缆，识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。

    ME-6000K电缆故障探测仪技术参数：

    1、电缆识别仪（接收机）规格

    功    能

    管线探测（线缆位置跟踪、方向显示、深度测量、电流测量）、电缆识别

    电    源

    7.4V DC 6400mAh可充锂电池

    输入方式

    内置接收线圈；外连接柔性卡钳；外接A字架

    接收频率

    主动探测频率：512Hz、640Hz、1024Hz、1280Hz、2.56kHz、3.20kHz、8.19kHz、33kHz、82kHz、196kHz

    工频被动探测频率：50Hz、60Hz

    管线探测模式

    宽峰法、窄峰法、音谷法

    管线探测显示

    经典定位模式，全屏信号模式，信号曲线模式

    管线探测

    检测范围

    直连法： 一般可以达到线缆长度0-20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定

    耦合法：一般可以达到线缆长度0-10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定

    感应法：适用于埋地深度小于2m的线缆

    深度精度

    平面位置精确定位精度：目标电缆或管线的中心轴线位置：

    ±5%（埋深在0-3m）-15%（埋深在3m-20m）

    声音指示

    随信号强度变化的调频音调

    干扰距离

    使用耦合法和感应法时，发射机均会在近距离内产生干扰，干扰的距离和发射功率及频率有关，功率越大、频率越高则干扰越强。

    接收机和发射机的最小距离往往需要试验确定：

    管线探测：耦合法5m之外，感应法20m之外可确认为无干扰

    电缆识别：耦合法5m之外可确认为无干扰

    电缆识别

    鉴别方式：柔性卡钳智能鉴别；

    可标定电缆数量：1～10条；

    标定值：接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一；

    方向性：发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一

    电缆识别

    检测范围

    直连法：可识别回路电阻为0Ω～8kΩ的信号 (一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定)

    耦合法：可识别回路电阻为0Ω～1kΩ的信号；(一般可以达到线缆长度0-10公里，主要由接地电阻与线缆电阻决定)

    液    晶

    3.5寸彩屏液晶

    尺    寸

    约263mm*123mm*735mm

    质    量

    1.90Kg

    充 电 器

    DC8.4V，1A

    连接接口

    1*USB接口（用于固件升级，可给手机充电）

    1*DC充电口

    1*Type-C充电口

    1*柔性卡钳连接插座

    柔性电流钳

    长约620mm，线径约8mm

    柔性线圈内径

    φ200mm

    测 试 线

    1X 红色测试线3m

    1X 黑色测试线3m

    工作温湿度

    -10℃～40℃；80%Rh以下

    存放温湿度

    -10℃~50℃，≤95％RH, 无结露

    耐    压

    AC2000V/rms(外壳前后两端之前)

    适合安规

    IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

    2、电缆路径仪（发射机）规格

    功    能

    管线路径探测、电缆识别和故障定位时多种频率信号发射方式

    电    源

    11.1V DC 12800mAh可充锂电池

    输出方式

    直连输出、感应法、卡钳耦合

    输出频率

    512Hz、640Hz（电缆识别）、1024Hz、1280Hz、2.56kHz（故障定位）、3.20kHz、8.19kHz、33kHz、82kHz、196kHz

    输出功率

    10W Max，10档可调，全自动实时阻抗匹配

    直连输出电压

    150Vpp MAX

    电路保护

    具有过载和短路保护

    液    晶

    5.6寸电容触摸液晶屏

    仪表尺寸

    约351mm*223mm*134mm

    质    量

    发射机3.85Kg；发射钳1.12kg

    充 电 器

    DC 12.6V，1A

    发射钳尺寸

    长宽厚250mm×140mm×35mm

    发射钳内径

    φ150mm

    发射钳线长

    3m

    直连测试线

    3m

    连接接口

    1*USB接口（用于固件升级，可给手机充电）

    1*Type-C充电口

    1*DC充电口

    1*信号发射钳和直流测试线连接插座

    耐    压

    AC 3700V/rms(仪器箱顶面与底面之前)

    电磁特性

    IEC61326(EMC)

    适合安规

    IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

    3、选配功能

    查障定位

    配合A字架可实现对线缆接地故障的精确定位

    听诊器

    可替代柔性线圈进行电缆识别
