电缆高阻故障烧穿器面板

来源：www.whmoen.com 更新时间：2020-08-03

电缆高阻故障烧穿器面板简介

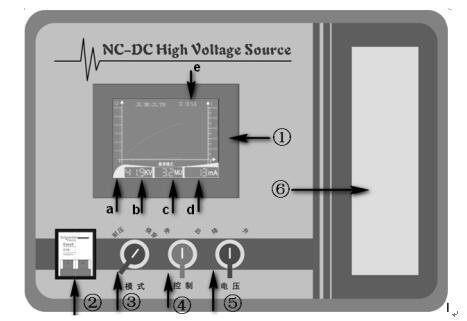

① 大屏幕彩色液晶显示屏：显示当前实时电流、电压测试值及曲线。
a、显示电压预置值，以百分数显示；
b、显示输出电压值；
c、显示测试电阻值；
d、显示输出电流值；
e、显示开机时间。

② 电源通、断控制开关：用于接通和关断仪器的工作电源。
①接通：空开推至上方为接通电源。接通电源后，液晶显示器被点亮，并在上方提示【等待启动】的信息。
②关断：空开推至下方为断开电源；此时只有开关到电源线这一段带电，其它部分均不带电。
！禁止频繁扳动电源通断开关！
③ 耐压模式、烧穿模式控制旋钮：用于选择切换耐压和烧穿的工作模式（耐压模式：zui大电流20mA；烧穿模式：zui大电流600mA）。
！请勿在工作状态扳动耐压、烧穿模式控制旋钮！
④ 启动、停止控制旋钮：在电源接通后，液晶屏上方提示【等待启动】,扳动控制旋钮至启动方向，液晶屏上方提示为【正常工作】，此时可正常升压使用；当使用完成后，应先将控制旋钮扳至停止方向，关闭高压输出后再关断电源。
⑤ 升、降电压旋钮：；启动后，调节旋钮可调节电压，当升至zui大电压时，液晶屏上方会出现提示【已到zui大值】。
⑥ 高压输出线盒：放置高压输出线。

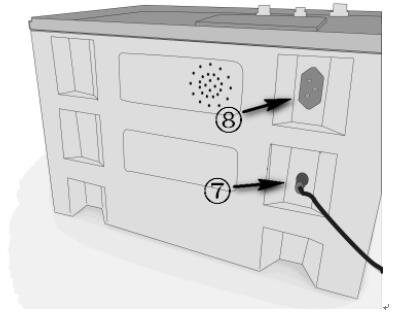

⑦ 保护地端子：本端子内接机壳和机架，外部必须通过夹接、压接、插接等方式可靠的接至系统地，起到安全保护作用。
！为了避免危及人员安全，请升高压时必须将保护地端子可靠接地！
⑧电源插座：连接AC 220V（内置保险管）。

电缆高阻故障烧穿器工作状态及信息显示区
该区域只有一块大屏幕彩色液晶显示屏，作为电缆高阻故障烧穿器的显示终端，实时显示仪器的工作状态，实时记录仪器的工作信息，是人机对话的界面。可显示以下内容，并作说明。
⑴ 等待启动：接通市电、提示仪器处于【等待启动】状态。
⑵ 正常工作：操作升降压旋钮零位启动后，提示仪器处于【正常工作】状态。
⑶ 过热保护：大电流长时间工作，为防止仪器过热损坏，而自动停止工作。并提示：仪器处于【过热保护】状态。
⑷ 过流保护：为防止仪器内部主回路大电流损坏仪器和器件，检测电路电流大于保护上线时，立即自动停止工作。并提示：仪器处于【过流保护】状态。
⑸ 过压保护：当电压升幅超过安全标准，仪器立即停止工作。并提示：仪器处于【过压保护】状态。
⑹ 已到zui大值：当电压升压已到zui大值，再次扳动升压键，仪器将不会升压，并提示【已到zui大值】。
⑺ 已到zui小值：当电压降压已到zui小值，再次扳动降压键，仪器将不会降压，并提示【已到zui小值】。
⑻ 实时信息：
①烧穿电压：以数字、曲线两种界面，实时显示烧穿过程中的电压变化。
②烧穿电流：用数字和曲线的形式，实时显示烧穿过程中的电流变化。
③烧穿电阻：用数字的形式，实时显示烧穿过程中的电阻变化。
④计时：记录开机时间，也可以用于工作时间计时。
！注意：如果进入保护状态（有声音提示），需重新上电，仪器方可正常使用。
