电缆识别及路径探测仪简介：
本设备适用于不同的国家和地区，为适应不同的电网工频频率和深度单位，需要在开始使用之前对接收机进行必要的用户设置。
1、若非订货时指定，出厂默认工频为50Hz，深度单位为m（米）。
2、若需更改，则如左下图所示，在接收机关机状态下，同时按住标定键 和测量键 不要松开，再按住开关/静音键 不要松开，可以看到接收机开机并显示欢迎界面，三个按键仍然不要松开，直至约2秒后显示用户设置界面，此时可以松开按键。用户设置界面如右下图所示：
3、
4、按标定键 ，可以将Power Freq（工频频率）设置为50Hz或60Hz。
5、按测量键 ，可以将Depth Unit（深度单位）设置为m（米）或 ft（英尺）。
6、设置完成后，长按开关/静音键 关机，设置完成。
7、本设置只需进行一次，设置内容关机不丢失。如以后使用中发生错误，可以再次进行。
电缆识别及路径探测仪概述
ME-9008是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行唯一性鉴别，以及管道绝缘破损和部分类型电缆故障的查找。

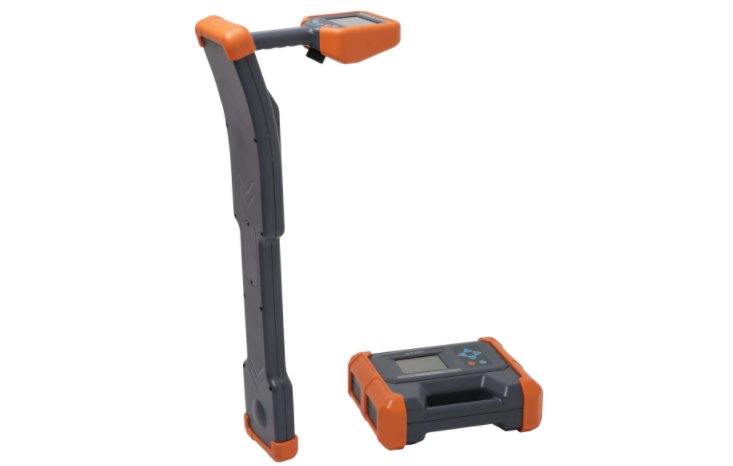

电缆识别及路径探测仪仪器外观
电缆识别及路径探测仪功能特点
1、罗盘和方向显示：直观显示管线位置和左右方向。
2、跟踪正误提示：电流方向测量，跟踪正误提示，排除临线干扰（部分频率）。
3、深度和电流测量，可显示信号强度历史曲线。
4、全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
5、运行电缆探测：高性能发射卡钳，zui大程度向运行电缆耦合输出信号。
6、电缆/管线鉴别：柔性卡钳（选配件）方便易用，明确给出鉴别结果；听诊器（选配件）可在不方便使用卡钳时使用。
7、接地故障查找：升压器（选配件）可将zui大输出电压提升至1000V，使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。
8、多种探测频率：主动探测和被动探测。
9、发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
10、发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。
11、内置可拆卸大容量锂离子电池，欠压自动关机，长时间无操作自动关机。
12、机壳美观坚固、质轻便携。
电缆识别及路径探测仪技术指标
?发射机：
1、输出方式：直连输出、辐射感应、卡钳耦合（选配）、查障升压器（选配）。
2、输出频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
3、输出功率：zui大10W，10档可调，全自动实时阻抗匹配。
4、直连输出电压：zui高150Vpp。
5、过载和短路保护。
6、人机界面：320×240点阵液晶显示器。
7、内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。
?接收机：
1、输入方式：内置接收线圈、柔性卡钳(选配)、听诊器(选配)、查障A字架(选配)。
2、接收频率：
主动探测频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。
射频被动探测频段：中心频率分别为10kHz、33kHz、82kHz。
3、管线探测模式：宽峰法、窄峰法、音谷法。
4、电缆鉴别模式：柔性卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。
5、人机界面：320×240点阵液晶显示器。
6、内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。
电缆识别及路径探测仪其他：
1、体积：发射机280×220×90mm，接收机680×120×277mm。
2、质量：发射机2.3kg，接收机2.0kg。
3、充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。
4、使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
