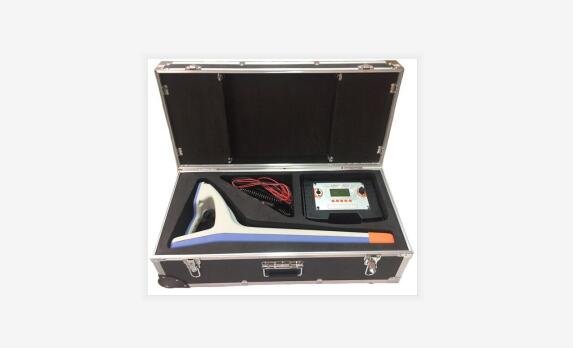

武汉永利集团提供地下管线探测仪厂家价格、地下管线探测仪厂家报价，产品选型，技术支持， 地下管线探测仪是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行唯一性鉴别，以及管道绝缘破损和部分类型电缆故障的查找。
地下管线探测仪厂家功能特点
?罗盘显示：直观显示管线位置。
?左右指示：左右箭头显示管线位置。
?跟踪正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。
?实时进行深度和电流测量。
?历史曲线显示：直观显示信号变化情况。
?唯一性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果，听诊器（选配件）鉴别在不方便使用卡钳时使用。
?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。
?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
?多种探测频率：主动探测和被动探测。
?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。
?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
?机壳坚固、质轻便携。
地下管线探测仪厂家技术指标
?发射机：
1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。
2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。
3.输出功率：zui大10W，10档可调，自动阻抗匹配。
4.直连输出电压：zui高150Vpp。
5.过载和短路保护。
6.人机界面：128×64点阵液晶显示器。
7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。
?接收机：
1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。
2.接收频率：
主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。
工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。
射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。
3.管线探测模式：宽峰法、窄峰法、音谷法。
4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。
5.人机界面：320×240点阵液晶显示器。
6.内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。
?其他：
1.体积：发射机270×220×85mm，接收机700×270×120mm。
2.质量：发射机2.2kg，接收机2.2kg。
3.充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。
4.使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
地下管线探测仪厂家发射信号的一般方法
一、地下管线探测仪厂家直连法
直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。
发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，zui后返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。
相比于其他方法，直连法能够得到zui大的发射电流，所以在条件允许的情况下，应尽量采用直连法。
1、直连输出附件连接
首先，组装直连输出电缆：将①发射机附件连接线缆（红色标注）一端的插头插入②发射机直连适配线缆的插座，将③发射机直连线缆的香蕉插头插入②的香蕉插座（注意颜色对应），将①另一端的插头插入发射机的输出插座。
注意：所有的插头插座连接时必须锁紧
2、直连接线
将红色鳄鱼夹和管道露出的金属部分（如阀门等）连接，黑色鳄鱼夹和打入大地（土壤）的接地钎连接，如果接地线不够长，则使用延长线续接。
注意事项：
?接地钎位置的选择：为保证探测效果，接地钎应与管线距离5m以上，而且黑色接地导线应尽量和管线方向垂直。
?不要将黑色接地夹连接到自来水管或其他管线上，否则会使这些管线上也会有发射信号，从而干扰目标管线的正常探测。
?接地钎和目标管线之间不应有其他管线，否则这些管线上也会感应到发射信号，从而产生干扰。可在打接地钎之前用无源探测的方法进行检查。
?确保良好连接：如果管线连接处有绝缘漆或锈蚀严重，需要先将其清理干净，确�：焐慵兄苯雍凸芟叩慕鹗舨糠至�。
?管线不同分段之间或管件和管道之间可能是绝缘的，如果绝缘则不能使用直连法，或者需要设法将绝缘的两部分之间进行电气连接。检查方法：确认接线正确后，打开发射机观察输出电流，如果电流过�。灾劣谖薹ㄕＬ讲猓蛴锌赡苁枪艿谰�。
3、界面介绍及管线电压检测
长按开关键 ，打开发射机电源。发射机自动检测连接的附件并工作在直联模式。在直连状态下，将会首先进行管线自身电压的测量。若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏，若电压正常，则数秒后自动输出信号。
4、频率选择
按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，10kHz，33kHz，83kHz。开机默认1280 Hz。
总的来说，选择哪一种频率并没有通用标准，可根据以下原则和实际接收探测效果灵活选择：
5、输出水平调节
按输出减小键 和输出增大键 调节输出水平（信号大�。卜�10档，屏幕右下角显示输出电压和电流。
应根据需要调节输出水平：
?较大的电流有助于稳定探测及准确测深。
?在较高频率（10kHz及以上）以及很浅的深度（1m之内），较高输出电流可能会造成接收饱和失真，造成接收机响应非线性及测深误差增大，此时应适当降低输出水平。
?降低输出功率有助于延长电池供电时间，但不应过多考虑。
二、地下管线探测仪厂家卡钳耦合法
卡钳耦合法适用于管线外露，但无法（或不允许）接触其金属部分，而且管线两端都接地的情况（特别适用于电力电缆）。
卡钳耦合法发射信号的电路模型可以等效为变压器：卡钳的磁芯作为变压器磁芯，卡钳内部绕线为变压器的初级，管线－大地回路等效为变压器的次级（单匝），发射机提供初级电流，管线－大地间耦合产生次级电流。耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小则电流越大，反之电阻越大电流越�。〉揭欢ǔ潭仍蛭薹ń姓Ｌ讲�。
卡钳耦合法发射信号的优点在于使用方便，无须和管线进行电气连接，对管线的正常运行不会产生任何影响，而且能够减少对其他管线的感应；缺点在于耦合出的电流小于直连法，尤其是要求管线两端必须接地良好，有些管线不能满足此要求。
1、附件连接
首先，组装发射卡钳：将①发射机附件连接线缆（红色标注）一端的插头插入②发射卡钳（红色）的插座，将①另一端的插头插入发射机的输出插座。
注意：所有的插头插座连接时必须锁紧。
2、卡住管线
将卡钳卡住管线的裸露部分
注意事项：
?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装在两端接地）。
?管线不同分段之间，或管件和管道之间可能是绝缘的，如果绝缘则需设法将其电气连接，否则不能使用卡钳耦合法。
?是否在管线上有效地感应出电流，只能通过接收机的探测效果来判断，如果不能正常探测，则换用其它信号发射方法。
?卡住管线时，确�？ㄇ那谕耆蘸希⑷繁Ｇ谖抟煳�、不生锈。
3、界面介绍
发射机开机状态下，自动检测连接的附件并工作在卡钳模式。
4、频率选择
按频率减小键 和频率增大键 选择发射频率。
共有五种频率可供选择：640Hz，1280Hz，10kHz，33kHz，83kHz。开机默认1280 Hz。
卡钳耦合法的频率选择方法和直连法相同。
5、输出功率调节
按输出减小键 和输出增大键 调节输出水平，共分10档。
使用卡钳耦合到管线上的电流远小于直连法，应尽量使用zui大输出水平。
卡钳耦合法无法显示耦合到管线上的电压和电流。
三、地下管线探测仪厂家辐射感应法
当管线无外露点，需要使用辐射感应法；在地面开挖前，需要探查地下有无管线时也主要使用辐射法。
发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁�。ǘ纬。邮栈邮斩纬〗泄芟咛讲�。
辐射感应法的优点在于使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线探查的主要手段。其缺点在于管线感应电流小于直连法和卡钳法，尤其管线深度较大时效果较差，适用于深度小于2m的管线；对一定范围内的所有管线均能感应出信号，会对特定管线的识别造成困难。
1、发射机的放置
使用辐射感应法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。
用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整。
用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致。
注意事项：
?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装两端接地）。
?绝缘良好而两端又不接地的管线无法使用感应法，例如：有些低压电缆没有金属铠装，或者铠装不接地，将无法使用感应法或效果较差。
?不能将发射机置于金属井盖上，也不能在钢筋加强的混凝土路面上使用，否则信号将被井盖或钢筋网阻断，而不能施加到下面的管线上。
?发射机除了向管线辐射信号，还不可避免的向周围空间辐射，会给接收造成干扰，所以使用感应法时，接收机和发射机必须相隔一定距离（收发距）。
2、界面介绍
发射机开机状态下，没有连接任何附件将自动工作在辐射模式，屏幕显示如下：
图2-2-3 卡钳耦合输出界面显示
2、频率选择
按频率减小键 和频率增大键 选择发射频率。
共有三种频率可供选择： 10kHz，33kHz，83kHz，默认33kHz。
注意事项：
?低频感应效果较差，但信号传播距离远，也不易产生干扰。
?高频比低频的感应效果好，但传播距离较近，且较易感应到其他管线。
?探测高阻管线应使用高频，低频将很难感应出适用的信号。
3、功率调节
按输出减小键 和输出增大键 调节输出水平，共分10档。
注意事项：
?使用较低输出水平，有助于减少对其他管线的感应、缩短收发距。
?探测较深管线，应提高输出水平。
?发射机无法测量和显示管线感应到的电流大�。手荒芨萁邮栈奶讲庑Ч锤闯⑹浴⒘榛钛≡�。
地下管线探测仪厂家相对铠装故障定点
1、信号发射方法

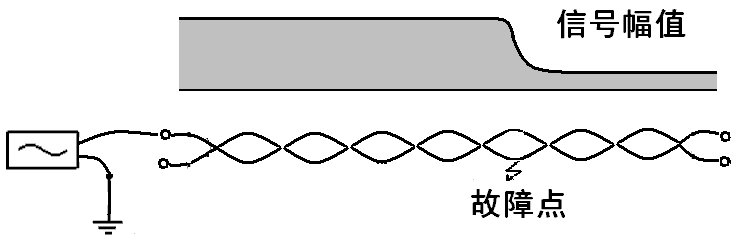

对于电缆相对金属护套（铠装）接地低阻故障，应使用变相的相间接法。如下图所示，先将电缆的铠装两端的接地解开，低压电缆的零线和地线的接地也应解开，将信号发生器的输出接在一条完好相线和铠装之间，而在电缆的对端将故障相和接信号的好相短路。接收机必须平行于电缆移动。
2、定点方法
相对铠装低阻接地故障的定点方法与相间故障基本相同，但需注意的是：在故障点之前，信号幅值稳定但很�。收系阒螅薪诰啾浠收系阄挥诘谝桓龇逯瞪戏�。
三、地下管线探测仪厂家断线故障定点
1、信号发射方法
对于断线故障，发射机直连输出接在故障相和大地之间，对端不作处理。信号自发射机流经故障相，在断线故障点中断不再向前传播。对于纯断线故障，在故障点前，电流经故障相和大地之间的分布电容流向大地，返回发射机。对于大多数无铠装低压电缆，断线故障一般均合并接地，电流主要经故障点流向大地，返回发射机。
2、定点方法
断线故障的定点，和普通的管线跟踪基本相同。保持接收机垂直于电缆，使用峰值法，由发射机近端开始，逐渐向远端移动探测。故障点之前信号强，故障点之后信号迅速减弱。信号开始减弱的点为故障点位置。信号在故障点前后均没有节距变化，
3、注意事项：
?本方法特别适用于无铠装低压电缆的断线故障定点。对于有铠装电缆，电流会通过分布电容耦合到铠装上，造成电缆全长有信号，无法区分故障前后。
?对于断线合并接地故障，建议使用较低频率（如1280Hz），纯断线故障使用较高频率（如10kHz）。可以根据发射机电流值帮助判断，如果低频时电流较大，则使用低频；如果电流较小则换用高频。
?对于纯断线故障，随距离的增加，信号会持续减�。焦收系愦π藕畔�。对断线合并接地故障，若接地电阻不是很大，则信号减弱现象不明显。
四、地下管线探测仪厂家无铠装电缆相对地故障的定点
1、信号发射方法
图7-4-1 无铠装电缆相对地故障接线法
如上图所示，将低压电缆的零线和地线两端的接地全部解开，发射机直连输出接在故障相和大地之间。信号自发射机流经故障相，在接地故障点处流向大地，返回发射机。
2、定点方法
与断线故障定点类似，保持接收机垂直于电缆，使用峰值法，由发射机近端开始，逐渐向远端移动探测。故障点之前信号强，故障点之后信号减弱。信号开始减弱的点为故障点位置。信号在故障点前后均没有节距变化。
3、注意事项：
?能否使用感应法对接地故障定点，主要取决于故障电阻的大�。收系缱柙酱螅收系闱昂蟮男藕疟浠轿⑷酰灾劣谖薹ǚ直�。
?低频越低，故障点前后的强弱变化越明显，故建议采用低频探测（如640Hz或1280Hz）。
?对于相地故障，第六章所述的跨步电压法为主导方法，本方法作为辅助。在跨步电压查障前，一般首先进行路径探测。在路径跟踪过程中，观察信号幅值有无明显的变化，若有则作为可疑点，重点在此区域进行跨步电压定点；若没有观察到信号突变，则说明本方法不适用，须换用跨步电压法。
地下管线探测仪厂家维护和质保
1、充电
仪器内置锂电池组，随输出水平的不同，能够连续工作的时间也不同，但一般能满足一天8小时工作的需要。
使用中，在屏幕左下方显示电池水平图标，图标中黑色部分电池中电量水平，全黑代表满电量，全空并闪烁表示电池欠压，电池符号中显示叉号：，表示电量用完，将会在几秒种后自动关机。
需要充电时，将充电器的插头接发射机/接收机的“充电”插座，充电器的交流插头接220V/110V市电插座。
充电器的指示灯红色表示正在充电，绿色表示充电完成，在指示灯变绿以后保持一段时间有助于充进更多的电量。
在关机状态下，发射机从欠压状态充满需要大约3-4小时；接收机需要大约1.5-2小时。
随使用和维护条件的不同，电池组一般能够进行300-500个充放电循环。随充放电次数的增加，电池容量会逐渐降低，仪器工作时间也会相应缩短，当短到不可接受时，需要更换电池。电池为18650锂电池，容量zui好在3400mAh以上，推荐型号为松下NCR18650B（容量为3400mAh），或容量更大的型号。发射机需要4节电池，接收机需要2节，更换时务必注意电池正负极方向。
武汉永利集团提供地下管线探测仪厂家价格、地下管线探测仪厂家报价，产品选型，技术支持， 地下管线探测仪是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行唯一性鉴别，以及管道绝缘破损和部分类型电缆故障的查找。
