验电器功能检测试验装置验电器的试验与接线

来源：www.whmoen.com 更新时间：2019-06-24

1、试验现场的要求：
对于适用于一定电压范围的验电器，应对应于zui高额定电压U，试验应在防外界电磁干扰的试验室进行，在一定的空间中不应放置任何其他物体。当UN≤35KV空间范围为1m，当UN＞35KV，空间范围为2m以上。
试验时，验电器的接触电极与试验电极相接触，指示器近似地位于环形电极的中心线上（水平轴上）。
试验电极的中心线与环形电极间的水平距离见表三：

UN KV	ac mm	ao mm	UN KV	ac mm	ao mm	备注
10	100	300	63—110	650	1000
35	430	300	220—330	850	1000
			500	1050	1250	非标准供参考
注：1、ac为带加长接触电极的验电器（多用于变电站）试验电极与环形电极之间的距离。 2、ao为不带加长接触电极的验电器（多用于线路）试验电极与环形电极之间的距离。

表三电极间隔距离（水平距离）

2、起动电压的测量：

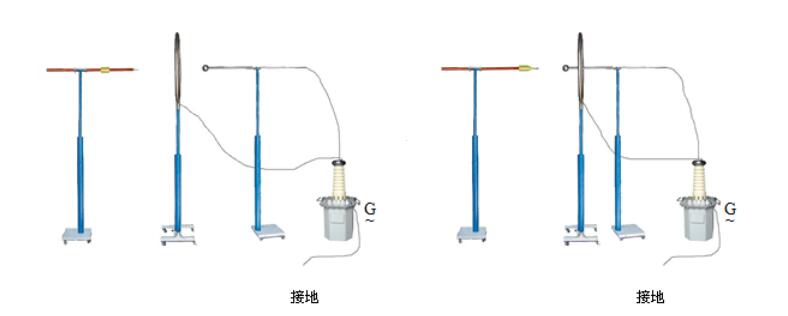

试验电极和环形电极的接线见图三：

逐渐升高试验电极上的电压，当“电压存在”的指示信号出现测量起动电压。如果测出的起动电压值在下列4种类型之一的规定范围内，认为测试通过。
A类：单一额定电压或有数档可切换额定电压的验电器。
起动电压Ust应满足以下关系式
0.15UN≤Ust≤0.40UN
B类：适用于一定额定电压范围，但其范围较窄的验电器。
如UN·max≈2UN·min时，起动电压Ust应满足以下关系式
0.15UN·max≤Ust≤0.40UN·min
C类：适用于一定额定电压范围，但其范围较宽的验电器。
当UN·max≈3UN·min时，起动电压Ust应满足以下关系式
0.10UN·max≤Ust≤0.45UN·min
D类：在某些特殊的情况下，可根据用户的要求确定Ust值，并作出在特定场合应用的说明。

3、抗干扰性试验：

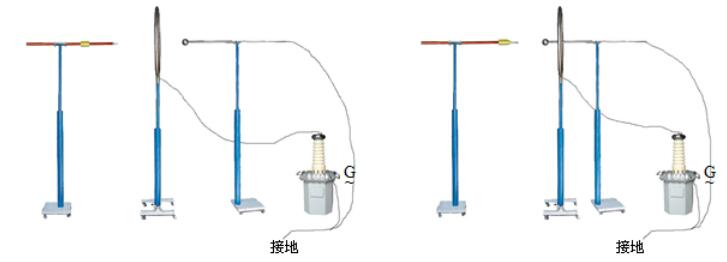

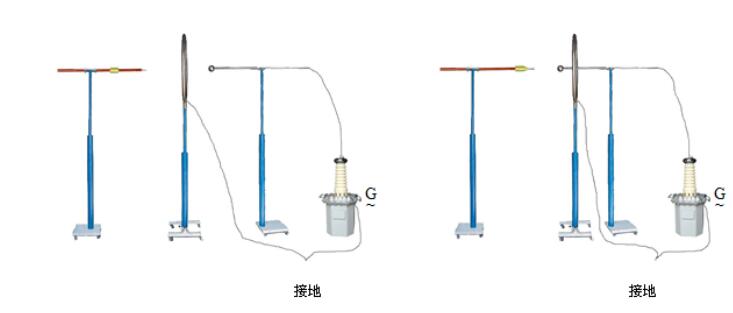

同相干扰电场的影响：试验接线见图四：
