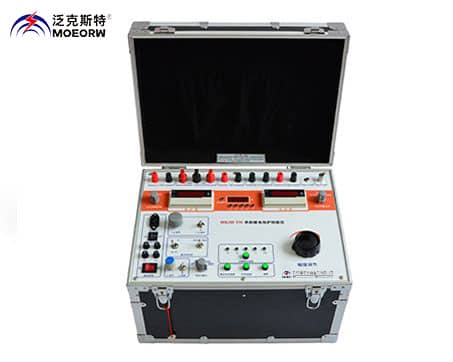

MEJB-VH单相继电保护测试仪

参考标准：GB7261-2008,DL/T995-2006
产品别称：单相继电保护测试仪、继电保护测试仪、继保测试仪、单相继保测试仪、单相继电保护校验仪、继保校验仪、单相继保校验仪、继保仪
产品特性：
※直流电压输出：0—350（V）连续可调，输出容量：960VA;
※直流电流输出：0—10A连续可调，输出容量80VA；
※交直流电压：5A过载保护；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

单相继电保护测试仪

产品用途
    MEJB-VH单相继电保护校验仪适用于高低压供电系统继电保护装置的调整与试验。能完成各种常用继电器的校验、二次回路检验、检查互感器特性、检定断路器跳闸机构动作值以及对断路器的分合闸时间测量等。具有指示仪表精度高、功能全、性能稳定、操作简便、移动灵活等特点。MEJB-VH型单相继电保护测试仪是我公司开发的一款新型继电保护试验设备，美观牢固，减震性能良好。采用双碳刷调压器（即双面调调压器），大旋钮调节负载较重的交直流电压、电流，小旋钮调节负载较轻的交直流电压、电流，可两路同时输出。采用0.5级数字表，高精度传感器，测量精确，采用六位数显电秒表，可满足时间测量，实为继电保护工作人员外出作业的良好工具。
 ◆系列手持式光数字继电保护测试仪产品功能
     ?SCD解析：支持SCL文件（SCD、ICD、CID）文件导入、解析、存储；
    ?报文探测：支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3报文自动探测与解析，并自动与SCL文件进行匹配，标记不匹配项；
    ?SV/FT3报文监视：提供波形、幅值、相位、品质、频率、谐波含量、丢帧统计、离散度、异常报文告警等多种分析功能，支持报文重新采样；
    ?Goose报文监视：提供状态、变位记录、品质、丢帧、异常报文告警等多种分析功能，支持Goose发送机制检测；
    ?Goose发布测试：提供Goose报文直接发布测试（虚端子测试）；
    ?电流电压测试：提供9路电流、9路电压加量、8路开出、8路开入测试，可手动调节、自动递变，并分析测试结果；
    ?状态序列测试：提供多状态连续输出测试，支持短路模型计算，支持多种切换方式，支持IRIG-B码同步触发；
    ?提供多种保护/测控装置的专用测试�？�：定值校验、差动保护、谐波叠加、备自投等；
    ?光口流量测试：光口实时流量、峰值流量、平均流量测试；
    ?核相测试：支持多组SV报文通道核相测试；
    ?极性测试：支持直流法测试电子式互感器、变压器极性测试；
    ?光功率测试：集成光功率检测功能，可实时在线测量光以太网发送及接收光信号功率；
    ?VLAN测试：提供光交换机VLAN测试；
    ?MMS测试：MMS报文收发测试；
    ?抓包与回放：网络报文抓包分析与PCAP回放测试；
    ?SOE测试：智能终端SOE响应时间测试；
    ?网络压力测试：100~1000M网络压力测试；
    ?异常报文模拟测试：SV/GS丢帧、错序、错值、双A/D不一致、抖动等异常报文输出测试；

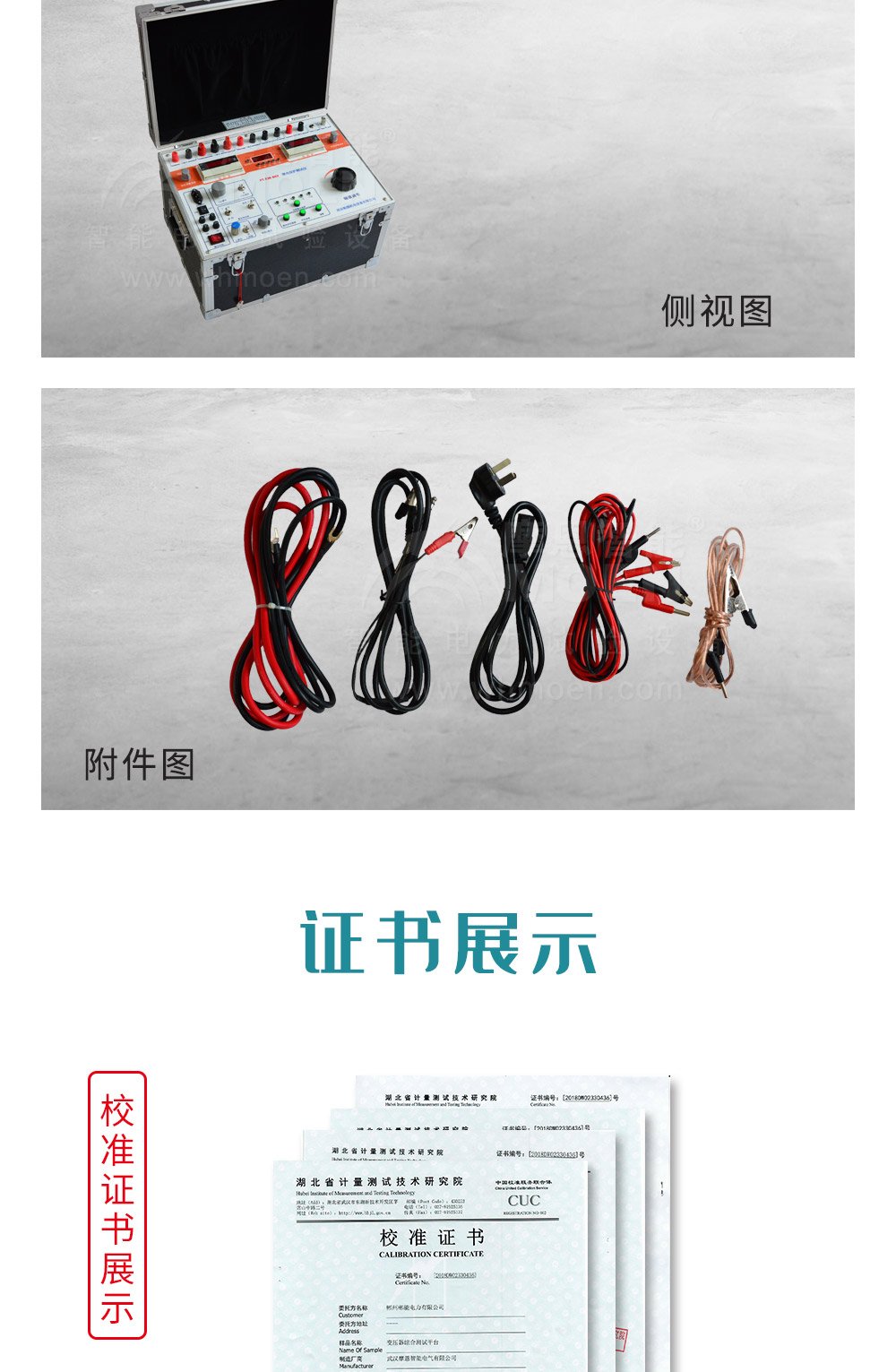

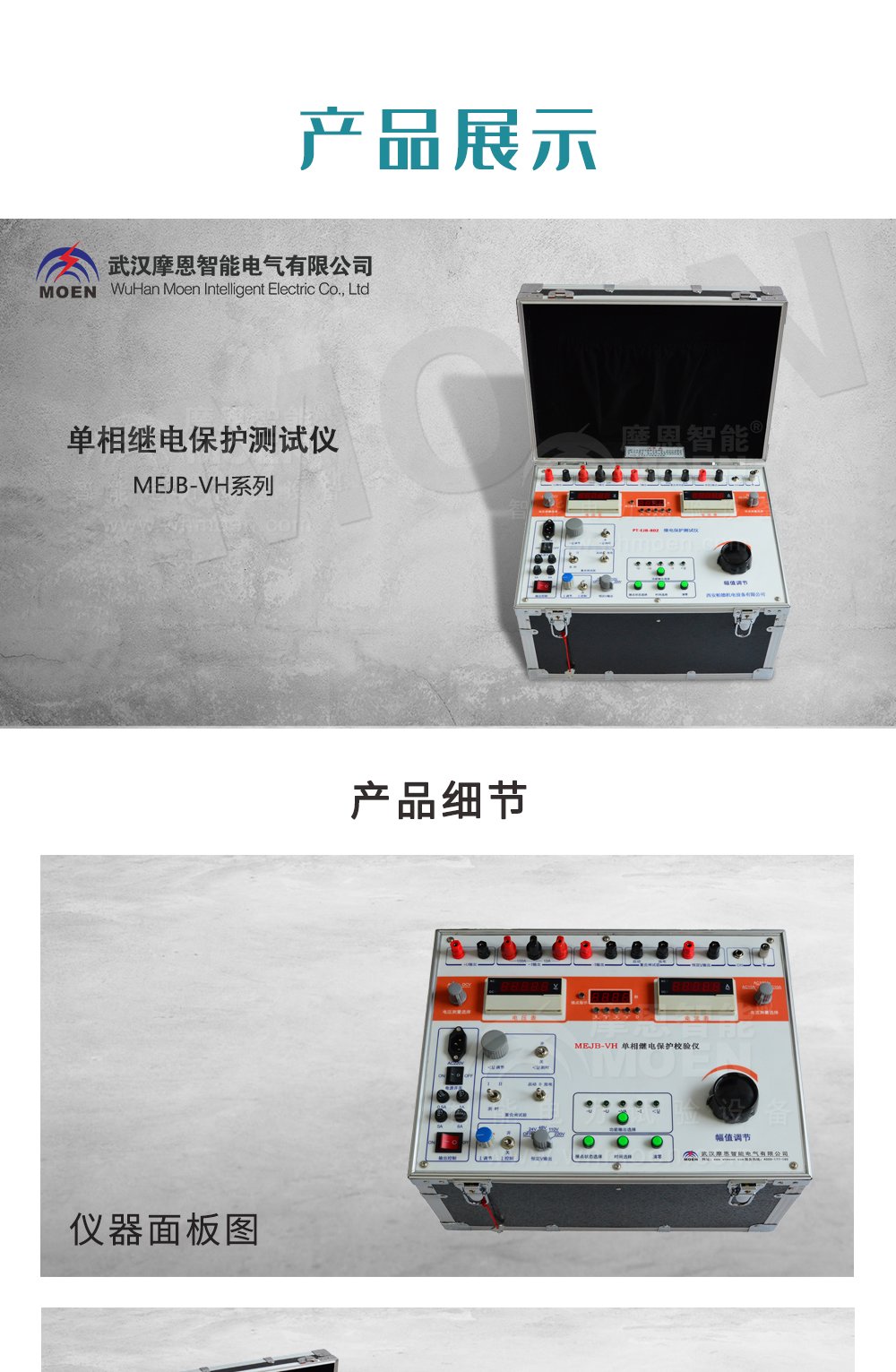

单相继电保护测试仪产品展示单相继电保护测试仪侧视图单相继电保护测试仪证书展示单相继电保护测试仪案例
◆单相继电保护测试仪技术参数
    1、直流电压输出：0—350（V）连续可调，输出容量：960VA
   2、交流电压输出：0—380（V）连续可调，输出容量：400VA
   3、交流电压输出，回路电流指示更高输出电压为240V；当回路中电流等于5A时，输出时间不应大于3分钟。
   4、直流电流输出：0—10A连续可调，输出容量80VA
   5、交流电流输出：0—10A(开口电压40V)、  0—100A(开口电压14V) 容量1000VA、更大输出时间应≤35秒
   6、交流短路电压模拟输出：输出电压≤120V，电压降范围15~80%（可用于低压继电器动作时间测试）。
   7、直流电压选择输出（可用于静态继电器的操作电源）输出电压：24V、48V、110V、220V，输出电流均为0.4A。
   8、继电器各种接点动作时间测试
     ?延时闭合的动合（�？┐サ�
     ?延时闭合的动断（常闭）触点
     ?延时断开的动合（�？┐サ�
     ?延时断开和动断（常闭）触点
     ?D 继电器动作值检定
   9、仪器的过载保护
     ?交直流电压：5A过载保护
     ?直流电流：10A过载保护
     ?直流电压源：1A过载保护
     ?整机：6A过载保护
   10、其它
     ?输入电源：220V±10%，50Hz
     ?环境温度：-20℃~+40℃
     ?环境湿度：不大于85%（15~25℃时）
     ?体积：470×350×310mm
