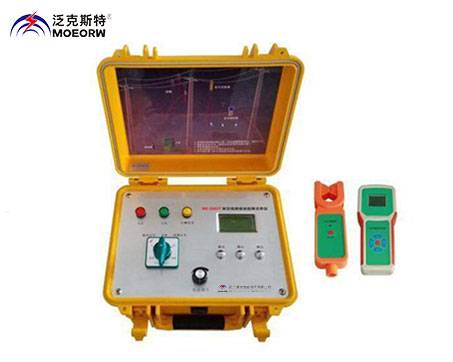

    MEZN-6000 二次回路多点接地故障查找仪

    执行标准：DL/T911-2004
    产品别名：便携式二次回路多点接地故障查找仪、二次回路多点接地故障查找仪、PT二次回路多点接地故障查找仪、PT多点接地查找仪
    产品特性：
    ※判断二次回路接地系统是否存在多点接地故障;
    ※将电流信号转化为电压信号供分析仪与探测仪分析
    ※可根据用户需求来定制产品；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆

    便携式二次回路多点接地故障查找仪

    简介
     公共回路N线多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两个或多个接到厂站接地网（或N600）的接地点，并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。
    在电力系统中，公共回路对保障系统安全运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求回路一点接地。但是，变电所公共回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的公共回路中出现多点接地，而且系统的公共回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。
    PT二次回路多点接地故障查找仪配备高精度采集器，通过对N线电流的监测及对公共回路、其他回路的监测，重点解决电力系统公共回路的两点接地和
    多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。
    本装置以系统安全为首要前提，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。

    ◆便携式二次回路多点接地故障查找仪主要功能
     ◆ 多点接地故障分析功能，分析仪通过对及其它接地回路的电流分析，判断二次回路接地系统是否存在多点接地故障；
    ◆ 电流显示功能，分析仪可以显示信号电流大小、接地线分流信号大小及其它接地回路的分流电流大�。�
    ◆ 波形显示功能，探测仪在对被测接地线进行探测时会显示被测回路的信号电流波形图；
    ◆ 方向显示功能，如果探测仪探测到被测回路存在多点接地故障会显示多点接地故障点的方向；
    ◆ 高精度电流表功能， 探测仪通过配备不同型号的交直流采集器可以实现高精度交直流采集器功能；
    ◆工程力学的外形设计、人性化设置、友善的人机界面。使用舒适、小巧精致、携带方便。

    ◆工业标准设计，选用zui上乘的进口元器件，装置本身可靠性极高。

    ◆科学的管理保证产品的高性能。

    ◆便携式二次回路多点接地故障查找仪主要技术指标
     环境温度：-30℃～+50℃；
    相对湿度：≤95%
    总质量：   2.5kg
    外形尺寸（包装箱）：450x260x110（mm）
    分析仪主要技术指标：
    信号电流大小：0—150mA
    电流检测分辨率：0.1mA
    多点接地判断门限：0.5mA
    多点接地阻抗检测范围：0—1500Ω
    抗对地分布电容值: 对地电容单支路≤100uF，
                     系统对地总电容≤1000uF；
    探测仪主要技术指标：
    电流检测范围：0—200mA
    电流检测分辨率：0.1mA
    多点接地判断门限：0.5mA
    多点接地方向显示：同向或反向
    单次波形显示时间：12秒
    多点接地报警方式：声光报警
