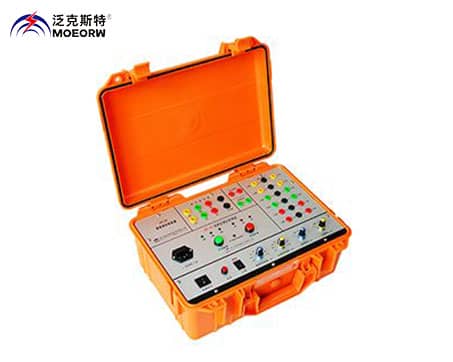

ME-MT 智能型模拟断路器

执行标准:DL/T846.3-2004
产品别称：智能型模拟断路器、模拟断路器检测仪，智能模拟断路器
产品特性：
※ 跳闸电阻选择：∞Ω、100Ω、200Ω、400Ω;
※工作电源电压 ：AC220V±10% 50HZ 工作电流小于0.5A；
※ 接点容量：DC220V/0.5A，AC220V/5A；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

智能型模拟断路器

产品用途
     ME-MT智能模拟断路器采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的回路设计，可以模拟6-110KV电压等级的三相及分相操作、单跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，更大限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。
    该仪器主要用于电力系统断电保护装置或成套继电保护屏的整组试验，可真实地模拟断路器的跳合闸时间。在整组试验时模拟高压断路器的跳闸及合闸，以避免由于重复的整组试验造成断路器反复分合带来的不良影响。

 ◆智能型模拟断路器产品原理
     该断路器采用全数字电路，时间为数字拨码设置，可实现模拟断路器跳合闸时间设置、三相/分相操作选择、输入信号逻辑控制等功能，从而模拟断路器的跳、合闸动作。

 ◆智能型模拟断路器产品使用方法
     （1）本仪器跳合闸电源电压为DC220V与DC110V两档，试验前必须选择好电压与输入电压一致。
    （2）本模拟断路器可以模拟分相操作断路器，也可模拟三相操作断路器，跳合闸阻抗选择为400欧、200欧、110欧任意选择，当模拟分相操作断路器时，其跳合闸输入端子分别为A合、A跳、B合、B跳、C合、C跳；当模拟三相操作断路器时，其跳合闸输入端子为三跳、三合。另外，面板上还设有手动合闸和手动跳闸按钮，并设有跳合闸信号灯，分别为A合、B合、C合三个红色信号灯和A跳、B跳、C跳三个绿色信号灯，在模拟三相操作断路器时，A、B、C三相信号灯同时明灭。
    （3）在模拟回路中设有继电器A、B、C各输出一组转换触点，动断触点闭合或断开触点断开的触点与操作电源完全隔离，可与微机型继电保护试验设备进行配合。
    （4） 模拟断路器可模拟跳闸和合闸时间，时间设置为拨码开关设置，精度高。跳闸时间设置范围为20-200ms，合闸时间设置范围为20-100ms。

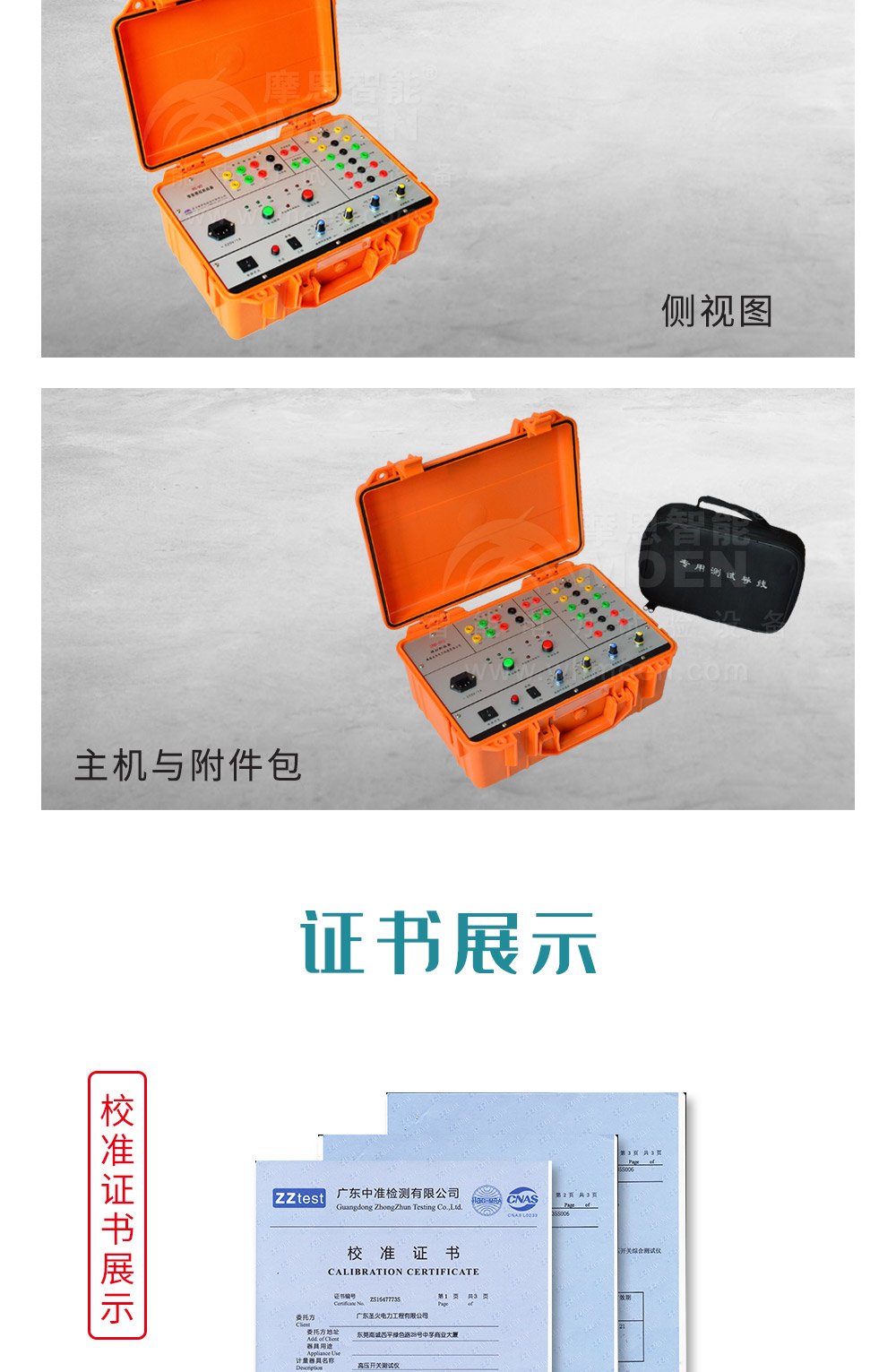

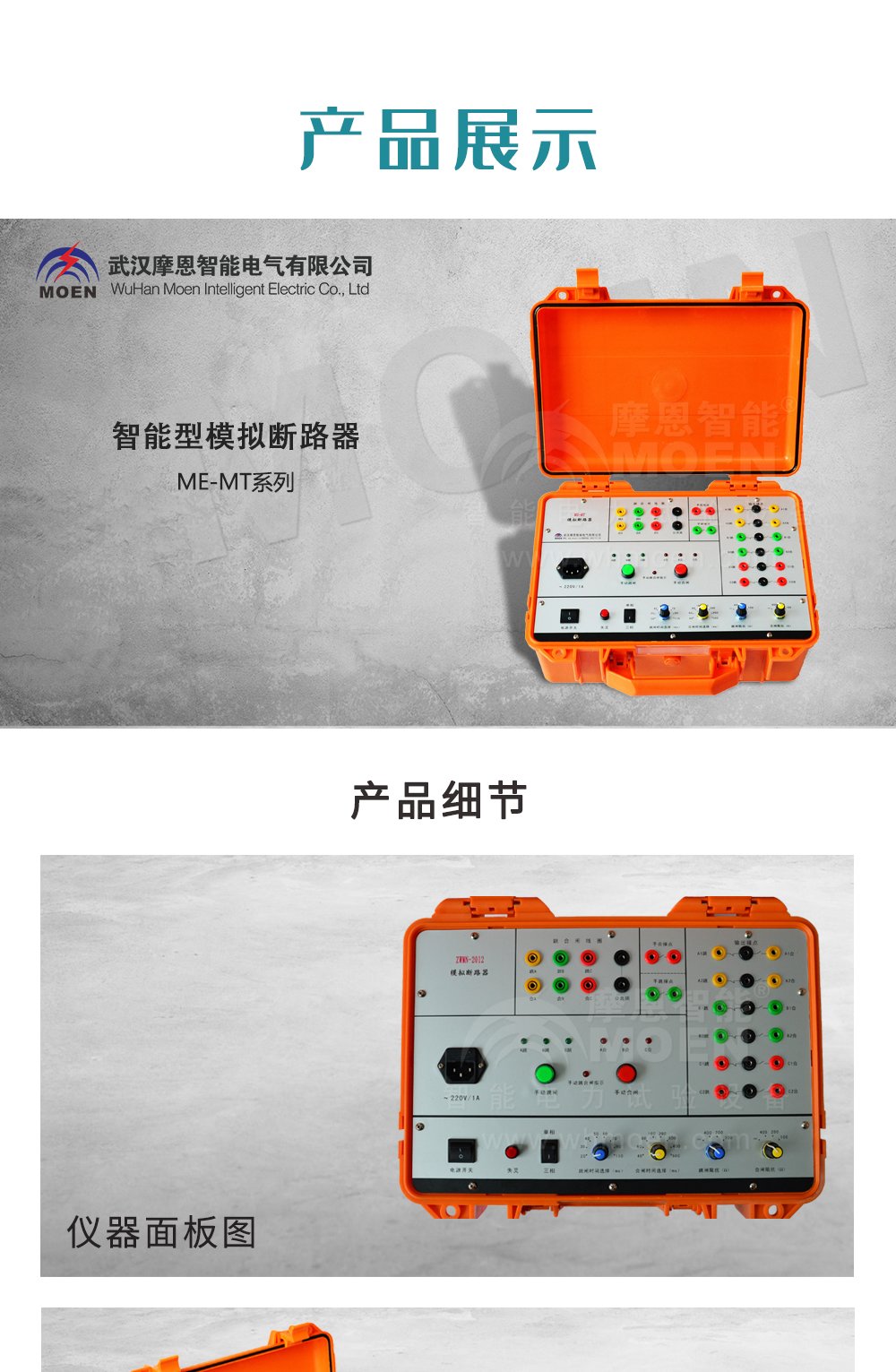

智能型模拟断路器产品展示智能型模拟断路器细节图智能型模拟断路器证书智能型模拟断路器质量管理智能型模拟断路器案例
◆智能型模拟断路器技术参数
         ?工作电源电压       AC220V±10% 50HZ 工作电流小于0.5A。
        ?跳、合闸操作电压   DC48V-DC220V。
        ?跳、合闸时间      跳闸时间选择：20ms、30ms、40 ms、50 ms、60 ms、70 ms、90 ms、110 ms，误差不超过±5ms。
                                 合闸时间选择：40 ms、60 ms、80 ms、100 ms、200 ms、300 ms、400 ms、500 ms，误差不超过±5ms，（500ms时，误差不超过±20ms）。
        ?跳、合闸电流      跳闸电阻选择：∞Ω、100Ω、200Ω、400Ω
                                 合闸电阻选择：∞Ω、100Ω、200Ω、400Ω
        ?跳、合闸电流由跳、合闸时间控制自动切断。
        ?手动跳合闸        当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。
        ?断路器失灵       当按下断路器失灵按钮时，断路器不动作，跳、合闸电流延时1s后断开，再经20s后恢复有电流状态。
        ?开出量           接点容量：DC220V/0.5A，AC220V/5A。
        ?断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。
        ?手合、手跳接点：手合、手跳按钮各有一对同步输出�？拥�。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。
