ME-MT智能模拟断路器使用说明
1、装置通电——      接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于跳闸状态

，面板上的三相跳闸位置灯（绿灯）亮。
2、手动合闸及跳闸——  手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功

能进行断路器的手合、手跳操作。
                     按下“手动合闸”按钮，断路器模拟装置合闸，三相合闸位置灯（红灯）亮，“

手动跳合指示”红灯亮，“手合接点”闭合并自保持，“手合接点”可以模拟控制开关“合闸后”状态

，用于做不对应启动重合闸试验。
                     按下“手动跳闸”按钮，断路器模拟装置跳闸，三相跳闸位置灯（绿灯）亮，“

手动跳合指示”红灯灭，“手合接点”断开，“手跳接点”闭合；释放“手动跳闸”按钮时，“手跳接

点”延时60mS断开(手动跳闸指示灯指示手动跳闸接点的状态，绿灯亮时接点闭合)。“手跳接点”可以

模拟断路器控制开关的“手跳状态”，用于重合闸装置的手跳放电试验。
3、保护装置跳合闸——  跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路。
4、合闸、跳闸回路及其辅助接点——  断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电阻的

大小可用“合闸电流”及“跳闸电流”调整旋钮按实际断路器的跳、合闸电流进行调整。跳、合闸时间

可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的

动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行

单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，

可以进行三重试验，跳、合闸电流可接入任意相。也可以选择单跳方式，将每一相作为一个单台三相断

路器使用，三相可模拟三个单台的三相操作断路器。
4、断路器失灵——  当按下“断路器失灵”按钮时，断路器模拟装置在失灵状态。“断路器的失灵”红

灯闪烁，当加入跳、合闸电流时，断路器模拟装置不动作，延时1秒后，跳合闸电流自动断开。

5、试验接线

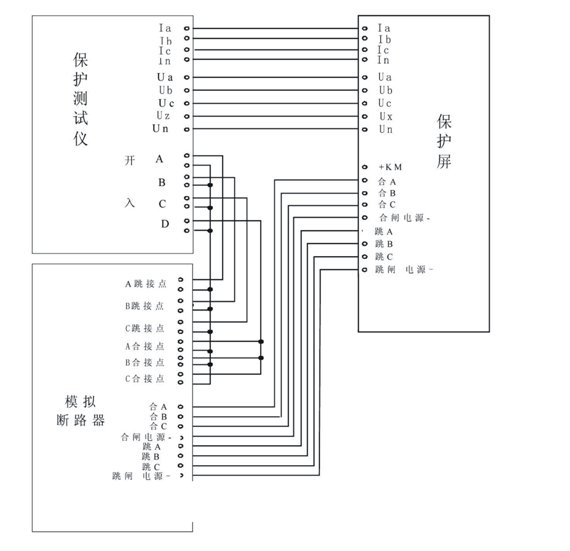

图3  模拟断路器与保护测试仪
配合进行保护装置整组传动试验系统接线图
 断路器模拟装置装置与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断

路器的整组传动试验，请参见图3。
在保护装置的测试过程中， 断路器模拟装置装置在二次回路中的接线方法是将实际断路器的跳、合闸线

圈的接线从二次回路中退出，将 断路器模拟装置装置的A、B、C的跳、合闸线圈对应地接入二次回路中

，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。

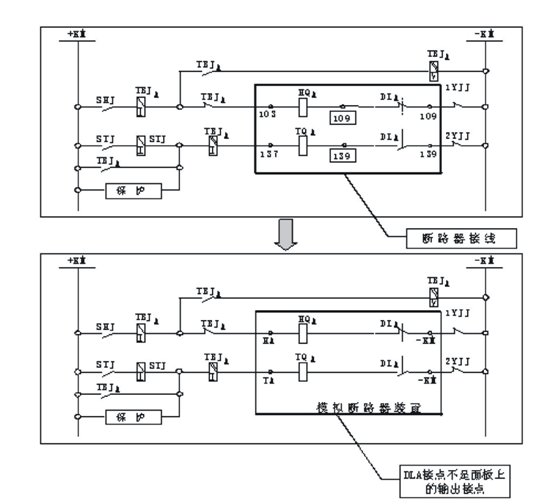

图4  接入实际二次回示意图
在图4中，“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线，“断路器模拟装置”黑

框内的接线为试验时 断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳

闸时， 断路器模拟装置的输出接点按A、B、C的相别分别接入测试仪；当断路器在系统故障时的跳闸方

式仅为三相跳闸时， 断路器模拟装置的输出接点可以任意接入测试仪A、B、C的某一相；断路器模拟装

置的常开或常闭输出接点对应于二次回路中（不包括操作回路中与跳、合闸线圈串联的断路器辅助接点

）断路器的�？虺１战拥悖筛菔匝樾枰尤氡；ぷ爸弥�。 断路器模拟装置与测试仪的接线是将断

路器模拟装置的接点输出（模拟实际断路器辅助接点）的�？虺１战拥憬尤氩馐砸堑目肓慷俗�。在

整组传动中，应将断路器模拟装置的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器

跳闸的整个过程中保护的动作行为及二次回路完好的测试。
