试验变压器控制台

来源：www.whmoen.com    更新时间：2020-08-24

试验变压器控制台

产品概述：
METC系列工频耐压试验控制箱(台)是轻型高压试验变压器的配套设备。其性能优越，功能多，体积�。亓壳幔哂惺褂每煽浚夤勖拦郏僮魑薹奖愕忍氐恪�

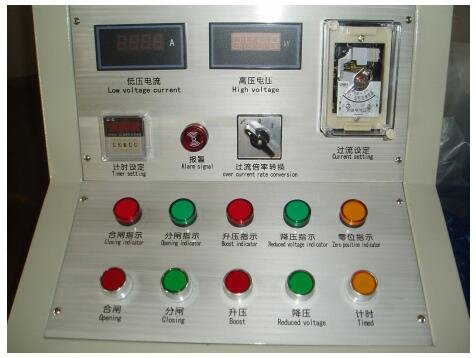

试验变压器控制台产品结构及面板布置示意图：
试验变压器控制台
本设备为箱式或台式结构，箱式为铝合金箱，台式为铁壳喷塑，所有电器元件均装在骨架上，便于安装和维修。
本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。

试验变压器控制台产品使用方法：
1、按照试验要求将操作箱、变压器、被试品连接好。
2、按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器电流值，时间继电器时间值。
3、接入电源，绿灯亮，将调压器手柄旋到零位。
4、按下启动按钮，一次主回路吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。密切注意电压表的指示，当升到被试品规定的耐压值时，按下计时按钮并注意被试品的情况。
5、当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮和计时按钮，红灯灭，绿灯亮。试验即告完毕。
6、在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位。

试验变压器控制台产品使用技术条件：
1、容量：3-300kVA
2、工作电压：交流380V
3、温    度：0℃～40℃
4、海拔高度：<1000m
5、相对湿度：<90%
6、工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。
注：升压时要缓慢、均匀；降压时要迅速，不能直接关闭总电源，以免产生过电压，损坏设备。
