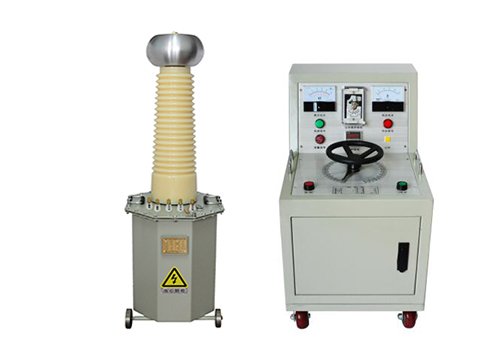

试验变压器成套装置

概述

MEYD、TDM系列轻型油浸式试验变压器成套装置(试验变压器)是根据机电部《工频交流耐压试验成套装置(试验变压器)》标准在原同类产品基础上经过大量改进后而生产的。TDM(G)系列轻型交直流高压试验变压器成套装置(试验变压器)是在MEYD系列试验变压器成套装置(试验变压器)的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
试验变压器成套装置产品结构
MEYD、TDM系列轻型油浸式试验变压器成套装置(试验变压器)采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

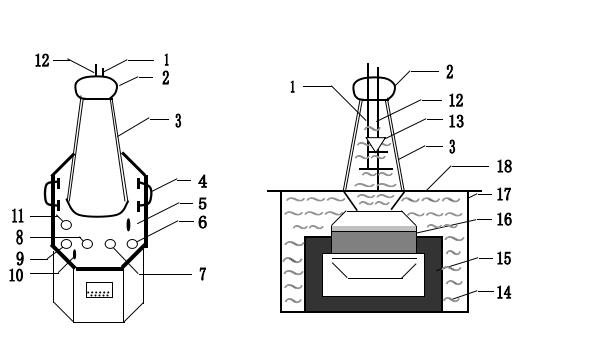

图1：单台MEYD 、TDM(G)试验           图2：单台试验变压器成套装置(试验变压器)内部结构图
变压器外部结构示意图
1—短路杆D      2—均压球        3—高压套管        4—变压器提手
5—油阀    6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端
11—高压尾X     12—高压输出A    13—高压硅堆       14—变压器油
15—铁芯     16—次低压绕组      17—测量绕组       18—二次高压绕组
在MEYD、TDM(G)试验变压器成套装置(试验变压器)中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。MEYD系列中无高压硅堆。

试验变压器成套装置配套产品
1、操作系统：
操作箱    容量：1kVA~5kVA      输入电压：0.22kV
操作台    容量：10kVA~300kVA   输入电压：0.22kV  0.38kV
2、保护式数字微安表     QSA
3、阻容式交直流分压器   FRC—50、100、150、200kV
4、高压直流放电棒       FZ—70、140、210kV
5、高压硅堆             2DL—150、300、450kV
6、绝缘支架             50、100、200、300kV
7、高压滤波电容         0.01μF~0.1μF，40~100kV
8、均压球
9、保护球隙             Q—50、100、150、200、250、500
10、标准试油杯          400ml
11、介质油杯
12、折叠式小推车        150、300型
13、水电阻
14、高压验电器          10、35kV
15、高压定相器          10、35、110、220kV
16、各种万用表、兆欧表及测试线
