充气式试验变压器操作试验方法

来源：www.whmoen.com    更新时间：2020-08-06

充气式试验变压器操作试验方法：

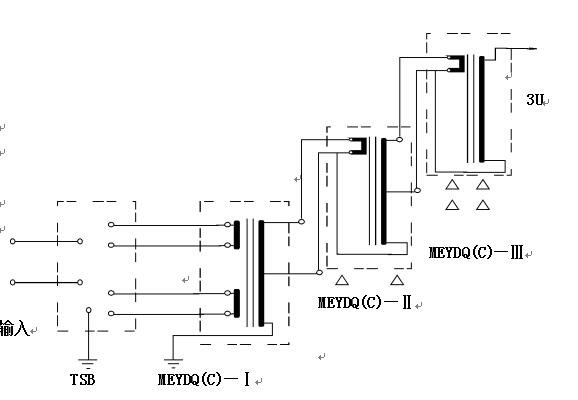

1.按上图接线，检查压力表指示内部气体压力是否正常（≥０.3MPA）
2.做交流耐压时短路杆插入孔Ｊ中，做直流泄漏试验，取出短路杆。
3.限流电阻配置：工频耐压每伏0.3～１欧：直流每伏５～１０欧，一般试验可不用。
4.拆除被试品线引线，套管及器身脏污清除，必要时采用屏蔽措施。
5.准备工作和安全措施就绪，空试一次设备。
6.接上被试品，直流试验应用屏蔽线，以消除杂散泄漏。
7.合上电源，控制箱（柜）电源批示绿灯亮。
8.按下起动按钮，起动指示灯亮。
9.对控制箱，顺时针均匀加电，注视电压表达到额定电压值。
10.持续规定耐压时间并注视电流表指示。
11.耐压时间到，注视ＫＶ表，迅速均匀降零。
12.做图２实验后用放电棒经电阻放电，然后直接接地放电。
13.充气式试验变压器高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。
