六相继电保护测试仪

来源：www.whmoen.com    更新时间：2020-06-16

六相继电保护测试仪采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

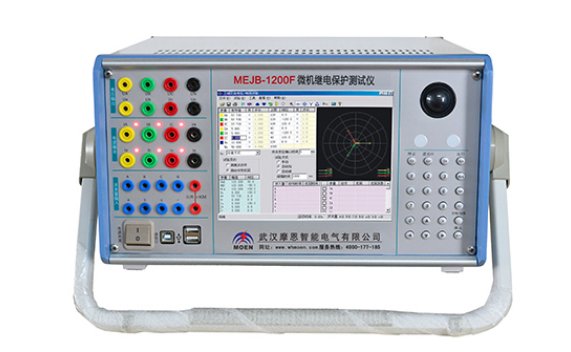

六相继电保护测试仪



六相继电保护测试仪别名：
六相微机继电保护测试仪：微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪

六相继电保护测试仪性能特点
1.电压电流输出灵活组合  输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2.操作方式  单机电容触摸LED显示屏装置内部WIN7-64位操作系统独立运行，也可外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3.新型高保真线性功放  输出端一直坚持采用高保真、高可靠性�？槭较咝怨Ψ牛强匦凸Ψ牛阅茏吭健２换岫允匝橄殖〔�、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4.高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5.软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6.具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。
7.接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。
8.完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

六相继电保护测试仪技术参数
 参数

电流通道数

标准6相

电压通道数

标准6相

交流电流输出范围

30A /相或180A（六并）

直流电流输出范围

10ADC /相

交流电压输出范围

120VAC / 相

直流电压输出范围

160VDC / 相


1.交流电流输出
6相电流输出时每相输出（有效值）    0～30A    输出精度   0.2级
3相电流输出时每相输出（有效值）    0～60A
6相并联电流输出（有效值）         0～180A
相电流长时间允许工作值（有效值）   10A
相电流zui大输出功率   300VA
6相并联电流zui大输出时zui大输出功率   1000VA
6相并联电流zui大输出时允许工作时间   10s
频率范围（基波）   20～1000Hz
谐波次数   1～20 次
2.直流电流输出
电流输出   0～±10A / 每相   输出精度   0.5级
zui大输出负载电压   20V
3.交流电压输出
相电压输出（有效值）   0～120V    输出精度   0.2级
线电压输出（有效值）   0～240V
相电压 / 线电压输出功   80VA / 100VA
频率范围（基波）   20～1000Hz
谐波次数   1～20次
4.直流电压输出
相电压输出幅值   0～±160V    输出精度   0.5级
线电压输出幅值   0～±320V
相电压/ 线电压输出功率   70VA / 140VA
5.开关量
8路开关量输入
空接点     1～20mA，24V
电位接点接入    “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4对开关量输出    DC：220 V／0.2 A；AC：220 V／0.5 A
6.时间测量范围
0.1ms ～ 9999s ，    测量精度 ＜0.1mS
