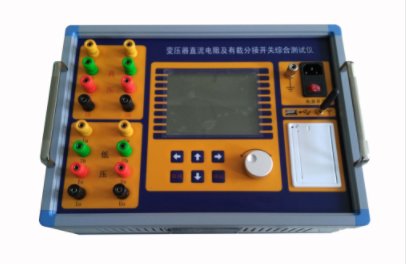

变压器直流电阻及有载分接开关综合测试仪
简介
武汉永利集团提供匝间冲击绝缘耐压测试仪厂家价格，匝间冲击绝缘耐压测试仪报价，产品选型，技术支持，该仪器只需一次性接线就可进行两项测试：直阻测试和有载分接开关测试，并且使用无线测温技术，可以实时监测变压器内部油温，使直流电阻值统一换算成75℃评价标准时更加准确可靠
变压器直流电阻及有载分接开关综合测试仪是变压器在交接、大修、和改变分接开关后必不可少的试验项目；同时有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。
两个试验项目的传统的测试方法为分体式测试，即需要配备一台直阻测试和一台有载分接开关测试仪。因为是两台独立的仪器，每台仪器均配有专用的测试线，这就需要分开接线和测试，这样一来导致工作效率大大降低。
另外，对于变压器直流电阻测试项目，随着电网近年来的发展和变压器技术的不断改进，出现了很多评价超标的现象。对于这个问题的深入研究发现存在这个现象的主要原因是由于现场变压器上层油温的不准确性，导致直流电阻值统一换算成75℃评价时存在较大的误差。
为了解决上述问题，我们公司研发生产了变压器直流电阻及有载分接开关综合测试仪，该仪器只需一次性接线就可进行两项测试：直阻测试和有载分接开关测试。并且使用无线测温技术，可以实时监测变压器内部油温，使直流电阻值统一换算成75℃评价标准时更加准确可靠。
变压器直流电阻及有载分接开关综合测试仪厂家性能特点
1 同时具有直阻测试和有载分接开关测试功能，一次性接线，完成两种测试，简单方便。
2 对于星型接法带中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试出三相直流电阻，节省测试时间。并且先测试A0相的数据，再三相同时测试，解决了三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。
3 对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。
4 仪器自带无线测温功能，可以实时监测变压器内部油温。
5 具有反电动势保护、断线保护等多种保护功能。
6 仪器采用按键加飞梭的操作方式，使用灵活、操作简单，尤其针对有载的波形分析功能进行的操作优化，大大提高了用户的使用效率和可操作性。
7 具有本机存储和优盘存储，其中本机可存储有载测试结果200条，直阻测试结果200条，并且本机存储可转存至优盘；在进行优盘存储时，有载测试结果的过渡波形等信息直接保存为BMP图片格式，直阻测试结果直接保存为WORD格式，方便用户在计算机上直接打印、查看。
8 不掉电时钟和日期显示。
9 热敏打印机打印功能，快速、无声。
10 人机交互界面更加友好。
11体积小、重量轻，方便携带使用。
变压器直流电阻及有载分接开关综合测试仪厂家技术指标
1 有载测试
1.1有载测试输出电流：1.0A、0.5A两档可选
1.2过渡电阻测量范围：1.0A档 0.1～20Ω 0.5A档 5.0～40Ω
1.3过渡电阻测量精度：±(读数×5%+5字) 分辨率：0.01Ω
1.4过渡时间测量范围：1～250mS
1.5过渡时间测量精度：±1mS 分辨率：0.1mS
1.6采样频率：10K
2直阻测试
2.1 量程：10A 1.000mΩ～1Ω
1 A 100.0mΩ～20Ω
5 A 10.00mΩ～4Ω
5A + 5A 10.00mΩ～1Ω
1A + 1A 100.0mΩ～5Ω
2.2 准确度：±(读数×0.2%+2字)
2.3 zui高分辨率：0.01uΩ
3 工作电源：AC220V±10%, 50/60Hz
4 使用温度：-10℃～50℃ 相对湿度：＜90%，不结露

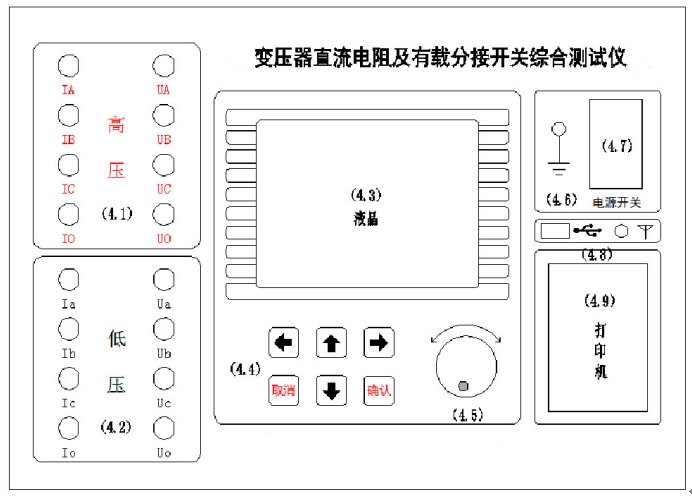

变压器直流电阻及有载分接开关综合测试仪厂家面板
图一
