变压器有载分接开关测试仪

来源：www.whmoen.com 更新时间：2020-09-11

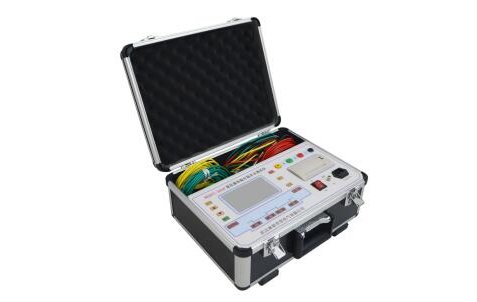

变压器有载分接开关测试仪

厂家简介
武汉永利集团提供变压器有载分接开关测试仪厂家价格，变压器有载分接开关测试仪厂家报价，产品选型，技术支持，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量，是测试有载分接开关的理想设备。

变压器有载分接开关测试仪是根据中华人民共和国电力行业标准之高电压测试设备，通用技术条件DL/T846、8-2004设计，可以满足《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等要求。可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量，是测试有载分接开关的理想设备。（用户是调容的有载开关请提前告知）

变压器有载分接开关测试仪厂家主要特点
①. 测试Y0 Y △型变压器，阻值不用换算直接显示；
②. 数据分析人性化，可以自动的找出波形中间的故障，并做记号；
③. 波形的显示是根据采样回的数据自动调整阻值和时间的幅度；
④. △型变压器可以显示三相同期性;
⑤. 可以带绕组或不带绕组进行测试；
⑥. 四端接线方式，提供高精度电阻测量,且无需导线补偿；
⑦. 在测试中间可以连续测试，节省变压器停电的时间；
⑧ 仪器可以生成word报告，方便数据的管理和查询；
⑨. 仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；
⑩. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。

变压器有载分接开关测试仪厂家开关的动作原理及数据分析

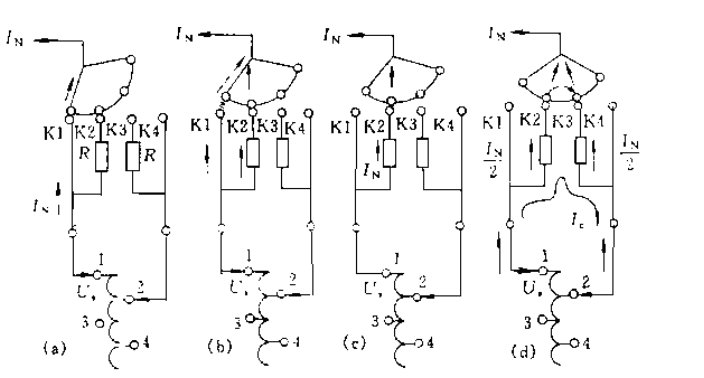

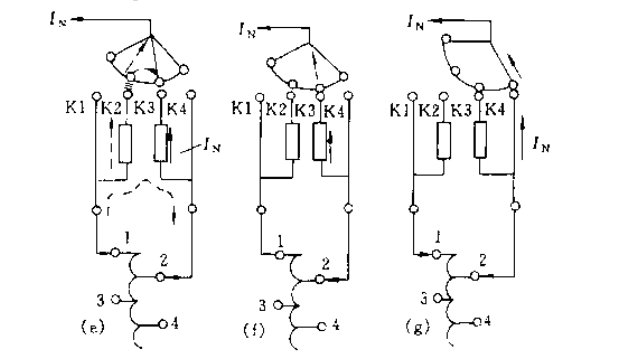

下图是一相开关的动作原理

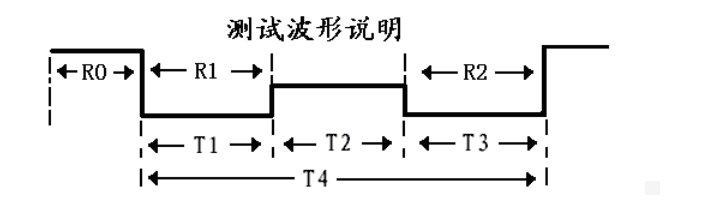

开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：
R0：线圈电阻和连线电阻（不计）.
R1：第一个过渡电阻阻值.
R2：第二个过渡电阻阻值
T0：同期性（以A相为参考点）
T1：第一个电阻运行时间
T2：第一个电阻与第二个电阻并联运行时间（桥接时间）
T3：第二个电阻运行时间
T4：整体过渡时间

变压器有载分接开关测试仪厂家上位机的安装
在仪器内面配置的U盘插上电脑，打开U盘，复制文件
到计算机的桌面即可。
双击文件出现
变压器有载分接开关测试仪厂家安装图

打开U盘，查找可以分析的文件（可以根据时间档位来查找）点击文件出现
变压器有载分接开关测试仪厂家测试波形

光标移到波形中间，显示的是哪个点的时间和阻值。
点击转换WORD文档显示:
文件在U盘内面，要打开WORD文档显示测试的报告。

变压器有载分接开关测试仪厂家操作时需注意事项：
①. 仪器可带线圈进行测量，但严禁带电测量，并断开测试端的连线；
②. 带绕组测试时，变压器的非测试端应三相短路接地，仪器的O端不要接地；
③. 对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面氧化层及触头间杂质；
④. 使用前，仪器的接地端子必须接好地线；
⑤. 不能将两组以上的线连在一起作为一路测量，不用的线要开路；
⑥. 测试过程中，不允许拆除测试线；
⑦．测试结束后，先关闭仪器再拆除所有接线。
