    干式试验变压器厂家

    来源：www.whmoen.com    更新时间：2020-05-13

    干式试验变压器厂家简介
       武汉永利集团提供干式试验变压器厂家价格、干式试验变压器厂家报价，产品选型，技术支持，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300kV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

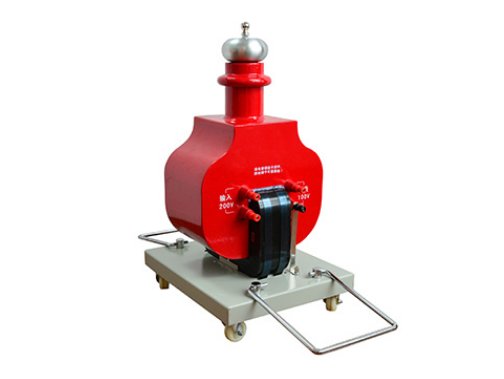

    干式试验变压器
       本系列变压器，利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。
       本系列产品具有重量轻，体积�。煨兔拦郏阅芪榷ǎ褂眯奖愕忍氐悖乇鹗视糜谙殖〔僮魇褂茫枪诟禄淮男滦徒恢绷髁接酶哐故匝楸溲蛊�。本系列产器适用于电力系统及各电力用户现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

    干式试验变压器厂家技术指标
    1    额定输入电流：50A。
    2    输出电压波形:正弦波
    3    输出波形畸变率：≤1％。
    4    空载损耗:0.2%～0.35%
    5    工频耐压水平：110kV/1min。
    6    阻抗电压: ＜8%。
    7    电压可调精度为±1%。
    8    电压不稳定度小于1%。
    9    过电压保护功能。
    10  表面温升: ＜55℃
    11  允许连续运行时间:2小时
    12  间续运行时间:连续

    干式试验变压器厂家工作原理
       本系列产产品输入电压为200V，利用电磁感应原理根据需要改变输入电压，即可获得输出高压从零伏连续可调到额定的zui高值。
       在作直流耐压及泄露电流测试时，只要把高压硅堆旋装在高压输出端，即可改变输入电压，从而获得不同值的直流高压输出。
       本系列产品在具体工作原理见图（1），当用作串级使用时，其接线见。图（2）

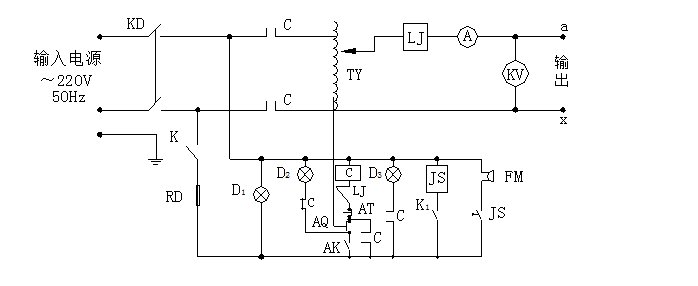

    干式试验变压器厂家工作原理
    GYD：试验变压器                 JS：时间继电器
    TY：自藕调压器                   FM：报警器
    LJ：过流继电器                   D1、D2、D3：指示灯
    C：交流接触器                    RD：熔断器
    K：总电源开关                    K1：时间继电器电源开关
    AK：调压器回零限位开关          AQ：起动按钮
    CL：高压硅堆                    AT：停止按钮
    A：输出电流表                    KV:输出电压表

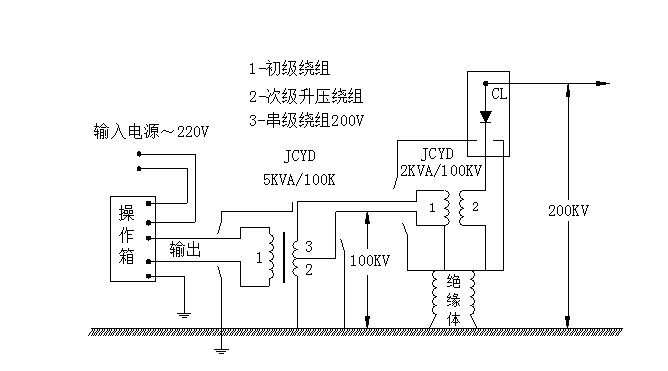

    干式试验变压器厂家工作原理2
