    充气式试验变压器选型指南

    来源:www.whmoen.com    更新时间:2020-08-24

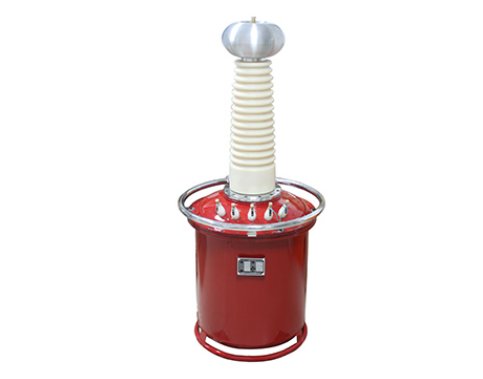

    充气式试验变压器选型简介
    武汉永利集团提供充气式试验变压器厂家价格、充气式试验变压器厂家报价,产品选型,技术支持,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台试验变压器的电压等级可达300kV。由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用。
    充气式试验变压器选型

    试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
    随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。

    充气式试验变压器选型结构:
    MEYDQ系列产品其设计构思,材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570-98>>标准要求。
    MEYDQ系列产品采用优质冷轧DQ-151取向硅钢片叠成多级圆柱框形铁芯,在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸,内充入SF6气体。
    MEYDQ(JZ)产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换MEYDQ是工频高压交流输出还是高压直流输出。
    MEYDQ(C)产品与MEYDQ产品的不同在于套管内结构。

    充气式试验变压器选型维护及保养
    1.应经常性地保持试验变压器的清洁,每次试验前应把尼龙套擦拭干净,并用塑料布罩住。
    2.不应随意扭动除接线支柱以外的螺栓,防止因密封破坏造成的漏气现象。
    3.轻微的泄漏是属于正常的现象,估计约每4年气压降低0.05Mpa,出厂时气压的在0.4-0.5Mpa之间。随着环境湿度的变化气压略有增减。当气压力降至0.3Mpa时应及补气。
    4.补气时请采用我厂配备的专用充气咀和小罐六氟化硫气体,充气的压力绝不得大于0.55Mpa。一般情况下0.4-0.5Mpa即可。

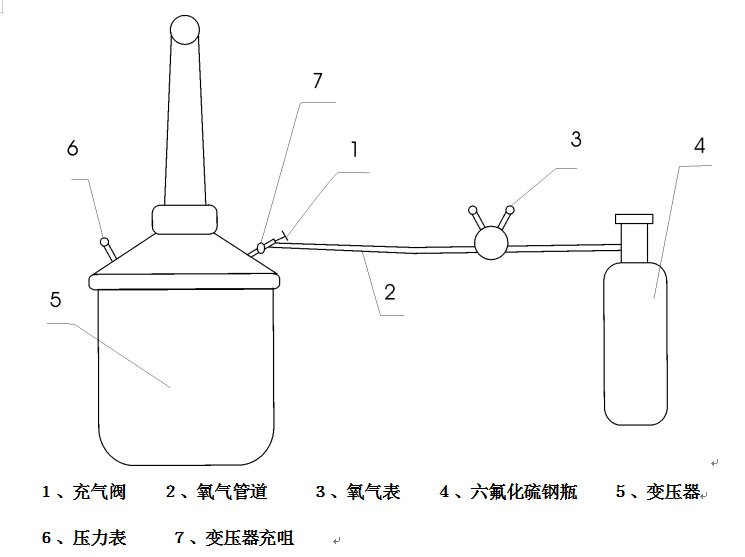

    5、充气方式:

    1、充气阀    2、氧气管道     3、氧气表    4、六氟化硫钢瓶    5、变压器
    6、压力表     7、变压器充咀
    (1)、入口表按示意图接好管道。
    (2)、打开六氟化硫气瓶上的阀门,使氧气表上压在20kg/cm左右。
    (3)、旋入氧气表上的螺旋顶尖,让气压慢慢升高。此时有气体外溢。排出管道内的空气。
    (4)、立即旋开充气阀(顺时针方向)并听到到气流,流入变压器本体内。
    (5)、调节氧气表上的螺顶尖,使氧气表的出口压力在5.5Kg/cm  。
    (6)、监视变压器压力表,当压力达到4.5—5Kg/ cmj时(即0.45—0.5Mpa),立即关死充气阀(逆时针方向)。绝对禁止超压以免发生危险。
    (7)、关闭六氟化硫气瓶上阀门。
    (8)、关闭氧气表上的阀门,充气工作结束。
    (9)拆下管道和充气阀门。
    (10)充好气后静止5分钟,让气体充分混合即可工作。

    MEYDQ充气式试验变压器选型系列高压试验变压器额定参数:



    规格



    容量
    kVA

    低压侧

    高压侧



    测量变化

    60分钟温升℃

    阻抗电压%

    空载电流



    质量
    kg



    外形尺寸
    长Х宽Х高
    mmХmmХmm





    电压
    V

    电流
    A

    电压kV

    电流mA





































    1.5/50

    1.5

    200

    7.5

    50

    30

    500

    50

    10

    <4

    30

    200Х275Х640

    3/50

    3

    200

    15

    50

    60

    500

    50

    10

    <4

    35

    240Х300Х690

    5/50

    5

    200

    25

    50

    100

    500

    50

    10

    <4

    38

    240Х340Х700

    10/50

    10

    200

    50

    50

    200

    500

    50

    10

    <4

    60

    260Х375Х750

    15/50

    15

    400

    37.5

    50

    300

    500

    50

    8

    <4

    70

    270Х420Х800

    20/50

    20

    400

    50

    50

    400

    500

    50

    8

    <4

    85

    285Х440Х820

    30/50

    30

    400

    75

    50

    600

    500

    50

    8

    <4

    100

    295Х386Х840

    50/50

    50

    400

    125

    50

    1000

    500

    50

    8

    <4

    120

    320Х416Х910

    10/100

    10

    200

    50

    100

    100

    1000

    50

    10

    <4

    65

    350Х475Х1300

    15/100

    15

    400

    37.5

    100

    150

    1000

    50

    8

    <4

    85

    510Х390Х1320

    20/100

    20

    400

    50

    100

    200

    1000

    50

    8

    <4

    100

    540Х400Х1340

    30/100

    30

    400

    75

    100

    300

    1000

    50

    8

    <4

    110

    560Х410Х1360

    50/100

    50

    400

    125

    100

    500

    1000

    50

    8

    <4

    125

    600Х460Х1410

    10/150

    10

    200

    50

    100

    66.7

    1500

    50

    10

    <4

    90

    265Х380Х1750

    15/150

    15

    400

    37.5

    150

    100

    1500

    50

    8

    <4

    100

    510Х390Х1800

    20/150

    30

    400

    50

    150

    133.3

    1500

    50

    8

    <4

    110

    540Х415Х1800

    30/150

    30

    400

    75

    150

    200

    1500

    50

    8

    <4

    125

    560Х430Х1800

    50/150

    50

    400

    125

    150

    333.3

    1500

    50

    8

    <4

    140

    640Х490Х1850

    100/300






















    注:容量50kVA以上试验变压器参数略
