影响量

基准条件

工作条件

备注

环境温度

25℃±1℃

-10℃～40℃

----

环境湿度

40%～60%

＜80%

----

信号波形

正弦波

正弦波

β＝ 0.01

信号频率

50Hz±1Hz

40Hz～70Hz

----

测量相位频率相序功率功率因数时电压幅值

100V±5V

30V～600V

----

测量相位频率相序功率功率因数时电压幅值

5A±0.5A

0.1A～20A

----

外电场、磁场

应避免

被测导线位置

处于钳口的近似几何中心位置

功    能

同时测量三相交流电压、电流、相位、频率、相序、有功功率、无功功率、视在功率、功率因数等

电    源

DC 7.4V、5000mAh锂电池

充 电 器

DC 8.4V、2A专用充电器

功    耗

连续工作约40小时

显示模式

彩色LCD显示，320dots×240dots

仪表尺寸

长宽厚：221mm×111mm×78mm

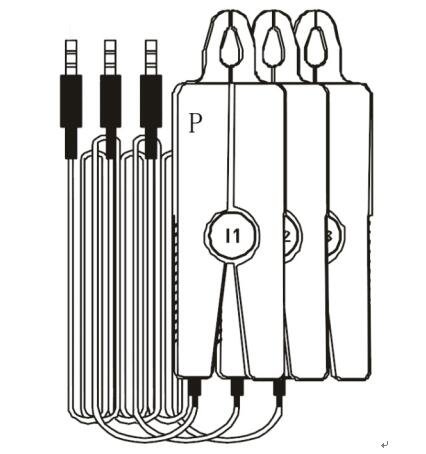

电流钳尺寸

长宽厚：130mm×40mm×20mm；钳口：Φ7.5mm

量    程

电压：AC 30～600.0V (全自动换档)

电流：AC 0.1～20.0A (全自动换挡)

相位：0.0°～360.0°

频率：40Hz～70Hz

有功功率：0W～12kW

无功功率：0VAR～12kVAR

视在功率：0VA～12kVA

功率因数：-1～+1

分 辨 率

电压：AC 0.001V

电流：AC 0.001A

相位：0.1°

频率：0.01Hz

有功功率：0.1W

无功功率：0.1VAR

视在功率：0.1VA

功率因数：0.0001

检测速率

约3秒/次

数据保持

测试中按确认键保持数据，HOLD符号显示，按返回键取消保持

数据存储

400组

自动关机

正常使用时，超过10分钟无任何操作，仪表自动关机

电压检测

电池电量按百分比显示，电压过低时自动关机

仪表质量

主机：850g

电流钳：180g * 3

测试线：200g

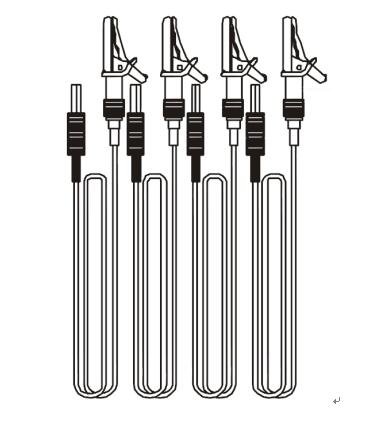

电压测试线长

2米

电流钳线长

2米

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

输入阻抗

测试电压输入阻抗为：1MΩ

耐    压

耐压1000V/50Hz交流电压1分钟

绝    缘

≥100MΩ

结    构

双重绝缘，带绝缘防振防滑护套

适合安规

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326

类别

量程

分辨率

误差

电压

AC 30V～600V

0.001V

±(0.5%rdg+0.1%f.s)

电流

AC 0.1A～20A

0.001A

±(0.5%rdg+0.1%f.s)

相位

0.0°～360.0°

0.1°

±1°

频率

40～70Hz

0.01Hz

±(0.5%rdg+0.1%f.s)

有功功率

10W～12kW

0.1W

±(1%rdg+0.1%f.s)

无功功率

10VAR～12kVAR

0.1VAR

±(1%rdg+0.1%f.s)

视在功率

10VA～12kVA

0.1VA

±(1%rdg+0.1%f.s)

功率因数

-1～+1

0.0001

±0.005
