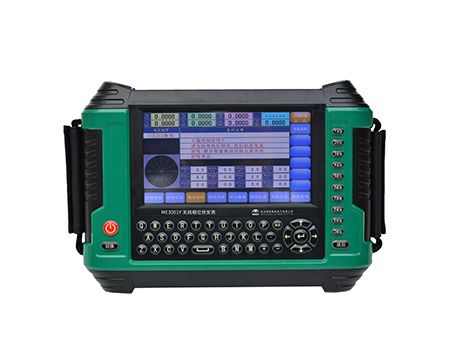

    ME3001E智能三相相位伏安表

    执行标准：JJG440-2008计量行业标准
    产品别名：智能三相相位伏安表、手持式三相相位伏安表、便携式三相相位伏安表
    产品特性：
    ※具备3相电压、6路电流输入通道，9路输入量全部隔离，支持任意接线方式;
    ※采用手持式结构、人机界面友好，是进行二次回路检查的理想仪表;
    ※可根据用户需求来定制产品；
    产品品牌：MOEORW/泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    智能三相相位伏安表简单
     ME3001E智能三相相位伏安表基于移动互联网和数字信号处理技术，集本地测量、数据处理与远程通讯功能于一体，可实时采集、计算和分析出所测电压电流的正序、负序、零序，有功、无功、功率因数、不平衡度、THD、谐波等电参量，还可与手机/平板智能互联，并通过4G功能（选配）与云后台进行数据交互，实现数据的远程上传下载、云存储和高端分析等功能。产品还具备带负荷测试功能，可自动生成指定格式的Word报告。产品采用手持式结构、人机界面友好，是进行二次回路检查的理想仪表。

     智能三相相位伏安表功能特点
     1.具备3相电压、6路电流输入通道，9路输入量全部隔离，支持任意接线方式。
    2.丰富的图形化界面，采用8英寸全视角IPS触摸屏，人机界面友好。
    3.可实时计算电压和电流幅值、相位、频率、正/负/零序、功率、THD和50以内各次谐波幅值，共计514个电参数。
    4.可进行带负荷测试并生成指定格式的Word报告，避免人工抄录数据及编制报告导致的费时、费力和出错等问题。
    5.可通过二次侧测量，自动换算成一次侧电量参数。
    6.手机/平板APP与相位伏安表智能互联，同步显示测量结果，显示和操作更加便利，符合用户使用习惯。
    7.可自由选择WIFI、蓝牙、USB等通讯方式。
    8.4G联网和远程通信（备选），通过4G与云后台服务器进行数据交互，实现云端显示、存储、分析等功能。
    9.采用TYPE-C接口，支持正反插。
    10.具有自动节电管理功能，自动识别工作状态，操作时不关机，无人使用时可自动关机。
    11.平板显示器可脱离外壳，方便远距离查看数据。
    12.主机大容量18000mA/h锂电池可以超长时间工作，外接交流电正常工作；

     智能三相相位伏安表用途
     该仪器是电力系统电能计量和继电保护专业，进行二次回路现场检测的仪表。也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。具有以下用途：
    1.检测继电保护各组CT之间相位关系；
    2.检查电度表接线正确与否；
    3.判断电度表运行快慢，合理收缴电费；
    4.感性和容性电路的判别；
    5.检查变压器接线组别；
    6.电气设备生产中对电流电压相位的测量；
    7.作为漏电流表使用等。
    智能三相相位伏安表技术参数

    主要性能指标

    电压

    范围：1V~500V，精度：±0.2%，分辨率：0.01V

    电流

    范围：1mA~100mA，精度：±（0.3%读数+0.2%量程），分辨率：0.1mA；
    范围：100mA~1A，精度：±（0.3%读数+0.2%量程），分辨率：1mA；
    范围：1A~10A，精度：±（0.3%读数+0.2%量程），分辨率：10mA；

    相位

    范围：0~360°，精度：±1°，分辨率：0.1°

    频率

    范围：45~65Hz，精度：±0.1Hz，分辨率：0.01Hz

    功率

    范围：0~5kVA，精度：±0.5%，分辨率：0.1VA

    功率因数

    范围：-1.00~1.00，分辨率：0.01

    功能参数

    小电流测相

    实现1mA小电流测量相位，测量精度高，测量范围宽

    人机交互

    8英寸全视角IPS触摸屏，完全图形化界面，人机界面友好

    测量功能

    同时测量1~3路电压/1~6路电流的幅值、相位、单/三相功率、功率因数及频率等

    数据远传

    支持4G数据远传，实时与云后台进行数据交互，实现云端显示、存储、分析等功能

    数据存储

    数据存储记录采用XLS或WORD格式，支持WPS阅览。

    节电管理

    自动识别工作状态，操作时不关机，无人使用时可自动关机

    特色功能

    带负荷测试，可自动保存数据，并将数据生成南网（国网）格式的带负荷测试报告

    安全特性

    3路电压输入通道相互隔离，6路电流采用钳形电流互感器输入，安全可靠

    供电、重量及外形尺寸

    供电方式

    内置锂电池供电

    主机尺寸

    235mm（长）×130mm（宽）×69mm（高）

    主机重量

    1.3kg

    钳表尺寸

    140mm（长）×40mm（宽）×19mm（高），Φ8mm

    钳表重量

    0.16kg


    测量特征 电压通道

    输入方式：浮置输入 测量方式：真有效值原理
    输入阻抗：500kΩ 电压量程：500V

    电流通道

    输入方式：钳形互感器测量 测量方式：真有效值原理
    互感器钳口尺寸：8mm 电流量程：10A

    相位测量

    仪表可测量并显示所有输入量之间的相位。所显示的相位值均为在按规定的正方向输入信号时，后一向量滞后于前一向量的相位值。在所规定的输入信号幅值范围内其误差见下表：


    输入

    幅值范围

    误差范围

    电压

    1V-500V

    ±1°

    电流

    10mA-10A

    ±1°

    1mA-10mA

    ±3°

    频率测量
    仪表测量频率时，如果有Ua输入，就由Ua取样，没有Ua输入，就由Ub取样，其取样依次为Ua、Ub、Uc、I1a、I1b、I1c、I2a、I2b、I2c。
