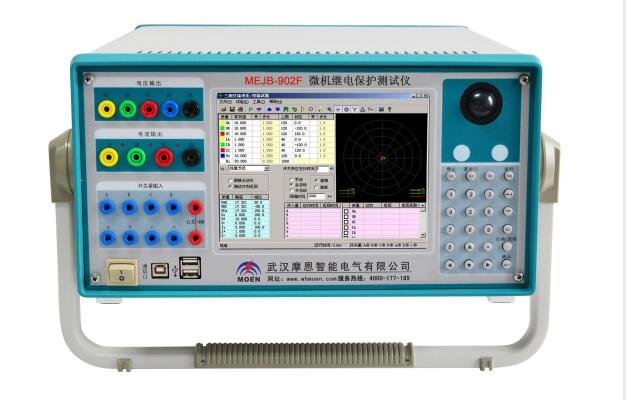

微机继电保护装置厂家简介
武汉永利集团提供微机继电保护装置厂家价格、微机继电保护装置厂家报价，产品选型，技术支持，微机继电保护装置是由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。是用于测量、控制、保护、通讯为一体化的一种经济型保护 。
微机继电保护装置厂家主要特点
?电压电流输出灵活组合 型具有标准4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
?单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。
?双操作方式 除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。
?新型高保真线性功放 输出端一直坚持采用高保真、高可靠性�？槭较咝怨Ψ牛强匦凸Ψ牛阅茏吭健２换岫允匝橄殖〔�、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
?高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
?软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
?具有独立专用直流电源输出 型装置设有一路110V 及 220V专用可调直流电源输出。
?接口完整 装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；还带有两个USB口和RS232口，可与计算机及其它外部设备通信。
?完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
?轻小型高集成单机和一体化结构 采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。
第二节 微机继电保护装置厂家额定参数
交流电流输出
输出精度 0.2级
相电流输出（有效值） 0～40A
三并电流输出（有效值） 0～120A
相电流长时间允许工作值（有效值） 10A
相电流zui大输出功率 420VA
三并电流
zui大输出时
zui大输出功率 900VA
三并电流
zui大输出时允许工作时间 10s
频率范围（基波） 0～1000Hz
谐波次数 1～20 次
直流电流输出
输出精度 0.2级
电流输出 0～±10A / 每相，0～±30A / 三并
zui大输出负载电压 20V
交流电压输出
输出精度 0.2级
相电压输出（有效值） 0～120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波） 0～1000Hz
谐波次数 1～20次
直流电压输出
输出精度 0.2级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
开关量及时间测量
|
|
|
备注
|
|
开关量输入
|
8路
|
空接点： 1～20mA，24V
电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
|
|
开关量输出
|
4对
|
DC：220V／0.2A；AC：220V／0.5A
|
|
时间测量
|
测量范围0.1ms ～ 9999s 测量精度0.1mS
|
微机继电保护装置厂家装置面板与底板说明

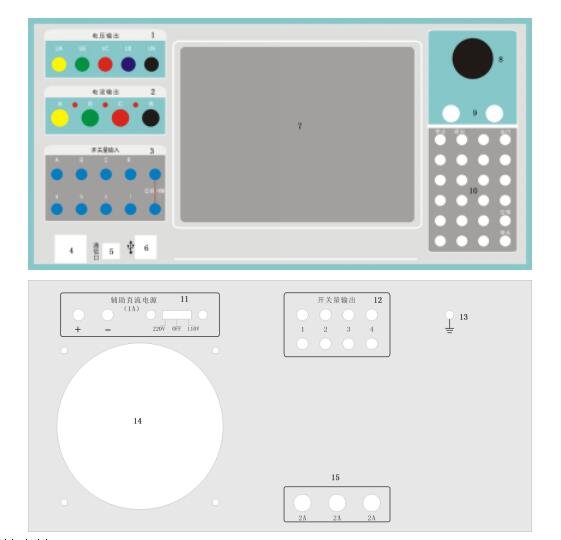

微机继电保护装置厂家装置面板介绍
1 电压输出端子
2 电流输出端子
3 开关量输入端子
4 电源开关
5 USB通讯口，可外接电脑进行试验
6 USB接口，可与外部设备（U盘、打印机等）连接通信
7 TFT真彩液晶显示屏，默认分辨率640×480，为8寸屏
8 轨迹球鼠标，试验时的过程控制均可由其完成
9 配轨迹球鼠标的左右按键
10面板优化键盘
11独立直流电源输出
12开关量空接点输出，4路。空接点容量：DC：220V／0.2A；AC：220V／0.5A
13 接地端子
14 风扇出风孔
15 电压输出保险
第二章 微机继电保护装置厂家单机操作�？楣δ芩得�
■ 单机操作前请阅读
第一节 微机继电保护装置厂家试验注意事项
?测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。
?装置面板或背板装有USB插口，允许热拔插USB口设备（如U盘等），但注意拔插时一定要在数据传输结束后进行。
?为了保证工控机内置的Windows操作系统能稳定可靠运行，请不要随意删除或修改硬盘上的文件和桌面上的图标，请不要随意操作、更改、增加、删除、使用内置Windows系统，以免导致操作系统损坏。使用USB盘拷贝数据时请一定保证U盘干净无病毒，也请不要利用U盘在本系统中安装其它软件程序。
?外接键盘或鼠标时，请勿插错端口，否则Windows操作系统不能正常启动。
?请勿在输出状态直接关闭电源，以免因关闭时输出错误导致保护误动作。
?开入量兼容空接点和电位（0～DC250V），使用带电接点时，接点电位高端（正极）应接入公共端子＋KM。
?使用本仪器时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍倾斜放置。
?禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。
?如果现场干扰较强或安全要求较高，试验之前，请将电源线（3芯）的接地端可靠接地或装置接地孔接地。
?如果在使用过程中出现界面数据出错或无法正确输入等问题，可以这样解决：将windows系统中“E: \ 继保\”下面的“para”文件夹删除，再启动运行程序，则界面所有数据均恢复至默认值。
武汉永利集团提供微机继电保护装置厂家价格、微机继电保护装置厂家报价，产品选型，技术支持，微机继电保护装置是由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源�？榈炔考槌�。是用于测量、控制、保护、通讯为一体化的一种经济型保护 。
