    MECZ-2135B 电缆双枪安全刺扎器使用方法 【现场刺扎工作程序】

    来源：武汉永利集团    更新时间：2018-04-20

    MECZ-2135B 电缆双枪安全刺扎器使用方法 【现场刺扎工作程序】

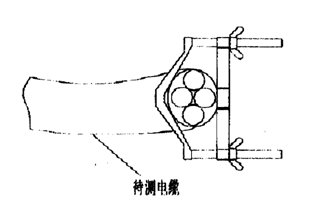

      1、 卡电缆：将U型卡具固定在待刺扎电缆上，在固定板与电缆之间垫一块小于1mm厚度的铁皮，用左右两蝶形螺母将电缆与U型卡具锁紧。固定第二把枪时，卡槽应与第一把枪的卡槽偏转25-40°，以保证刺扎的可靠性。[如果用户只配了一把射钉器,应将卡具旋转角度后进行第二次刺扎]

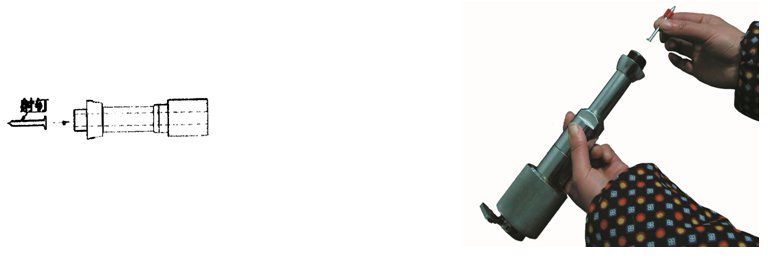

    2、 固定枪管：用配备的通杆将射钉从连接套口顶入枪管底部（如下图）然后将装好射钉的射击器前端装入U型卡固定板丝孔内，用锁紧螺母1锁固枪管。

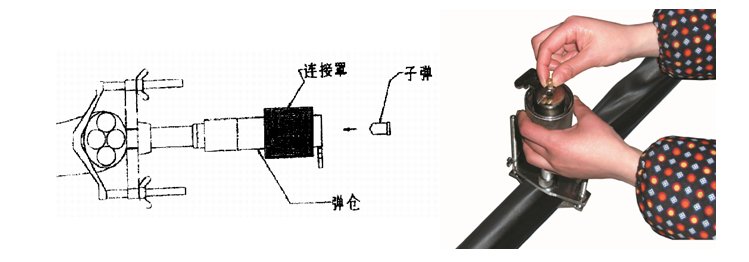

    3、将子弹装入弹仓内（如下图），然后用连接螺母3将射击器前端和后端两部分连接为一体。

    将射击器后端拉环向外拉开至自锁位置。

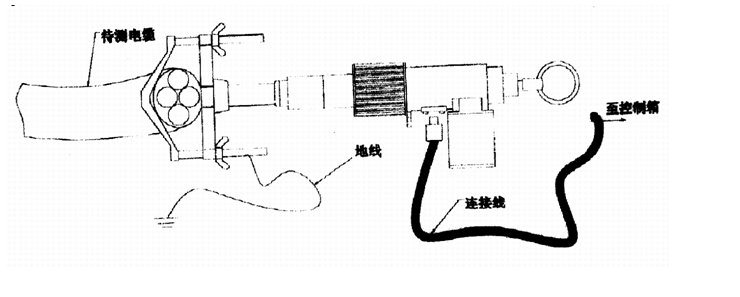

    4、用所配接地钎可靠接地（或直接打入地内），用接地线与接地片相连。*接地片放于电缆与枪口之间*（射钉穿过接地片时，达到良好接地）。


    5、用仪器配备的Q9专用连接线将射击器与刺扎器控制器连接。
    6、刺扎器控制箱操作说明
      做好上述1-5条款后，操作者请按以下步骤操作：
     ①、打开控制器电源开关。

    ②、开机后，真人语音开始提示操作人员注意安全----。这时远离装置≧10米，点击所配�？仄靼醇蚩刂破骰峤邮芤？刂噶钇鸲淘绦虼淘ぷ鳎淘晒κ�,“刺扎”灯闪亮，同时听到子弹爆炸声说明刺扎完成，随后关断供电电源开关结束。


        如果选择线控工作，请把面板上的线控开关打开，语音电路开始工作10秒后，射击器自动刺扎，此时刺扎灯亮，刺扎完成；请关电源开关结束。
    ③试扎完成后，应首先用验电器确认被扎电缆已不带电，然后才可以拆除装置，zui后去掉接地线。
    ④用配备的通条将钉管中的活塞杆重新顶入枪管底部，旋开连接螺母,把射击器前后端分开，按压装弹夹，将弹壳退出镗外，对装置进行擦拭保养以备再用。
