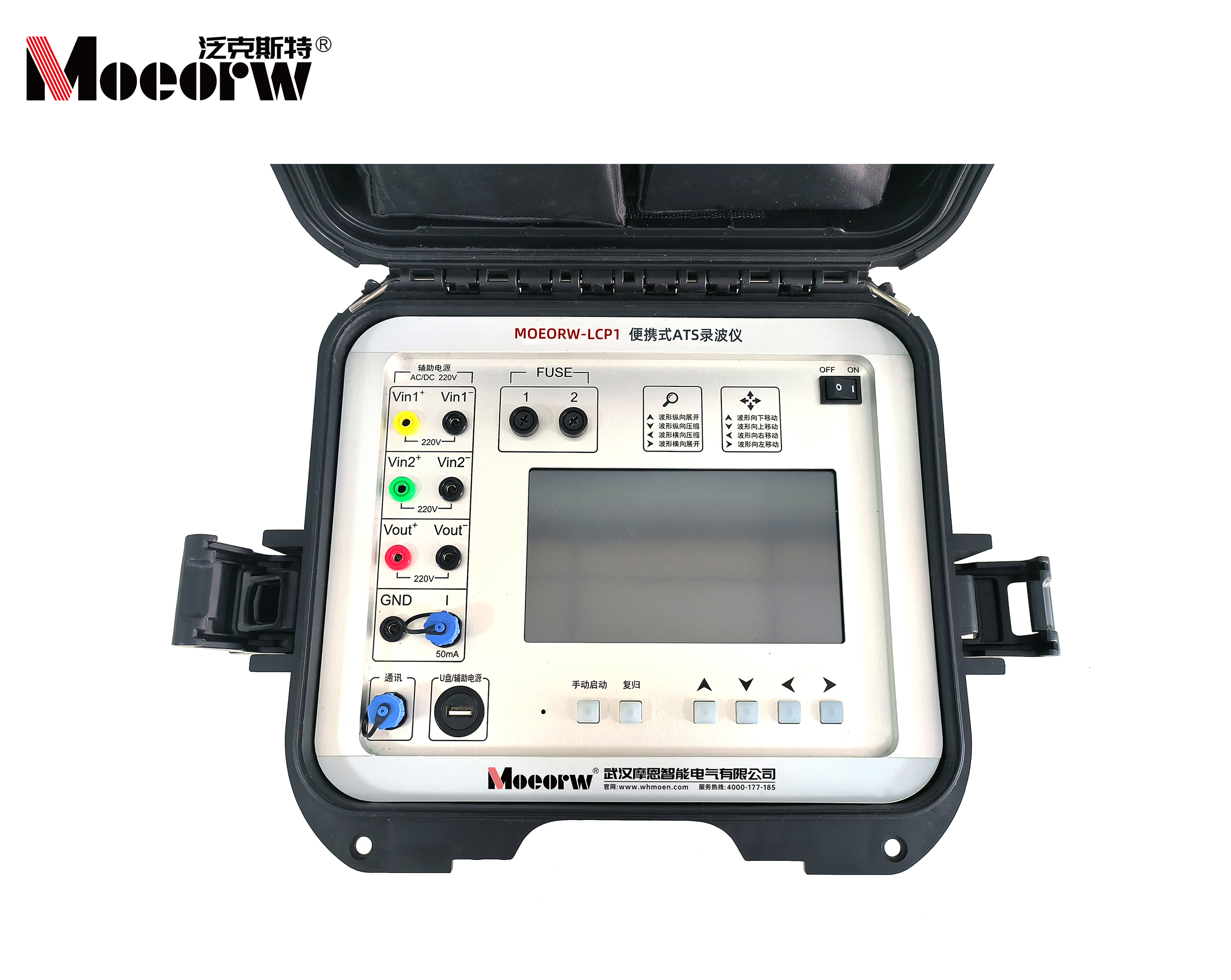

◆MOEORW-LCP1  便携式ATS录波仪简述
便携式ATS录波仪，是针对自动转换开关电器设计的集成了实时监测、事件录波的智能仪表。监测装置采用高性能MCU，基于RTOS操作系统，高效、可靠地实现了数据采集、处理、传输、存储功能。
录波仪配备上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。软件包运行于Windows平台，通过RS485连接监测装置。提供实时监视、参数设置、通道校准、数据分析等功能。
主要功能包括：
故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。
实时监测：最多可接入4路模拟量。录波仪实时计算模拟量有效值，派生量（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路）、矢量图。有效值可以实时传输给上位机。

◆MOEORW-LCP1  便携式ATS录波仪特点
电气隔离4路模拟量同步采样：
输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。
采样频率：
模拟量同步采样频率：5kHz。
实时有效值计算：
录波仪对模拟通道进行无延迟的有效值计算，交流量RMS每20ms生成一点。
实时派生量计算：
最多可定义8个派生量，包括频率、有功、无功等多个类型。派生量计算无延迟。
对接入通道、派生量实时监视，多种故障启动方式：
在任何运行状态下，根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形，断电可保持3~5秒用于记录断电波形。故障记录总存储容量32MB。如果连接了上位机（PC机），录波仪即时通知上位机。
实时监测：
实时谐波分析、实时波形显示、矢量图画面。
7＂TTF显示屏；
分辨率为800×480；
串行口通讯 RS-485；
U盘记录文件复制；
PC软件运行于Windows平台，通过串行口连接，提供实时监视、参数设置、数据分析等功能。

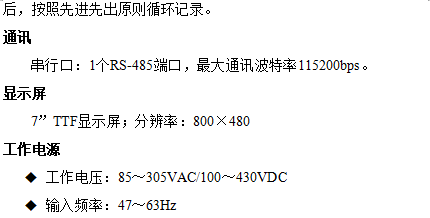

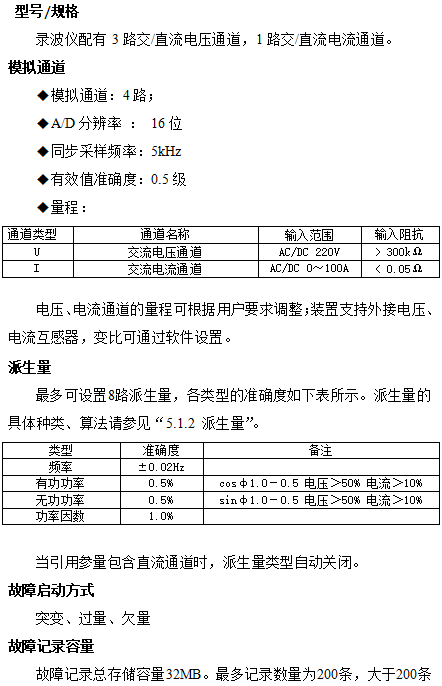

◆MOEORW-LCP1  便携式ATS录波仪技术参数
