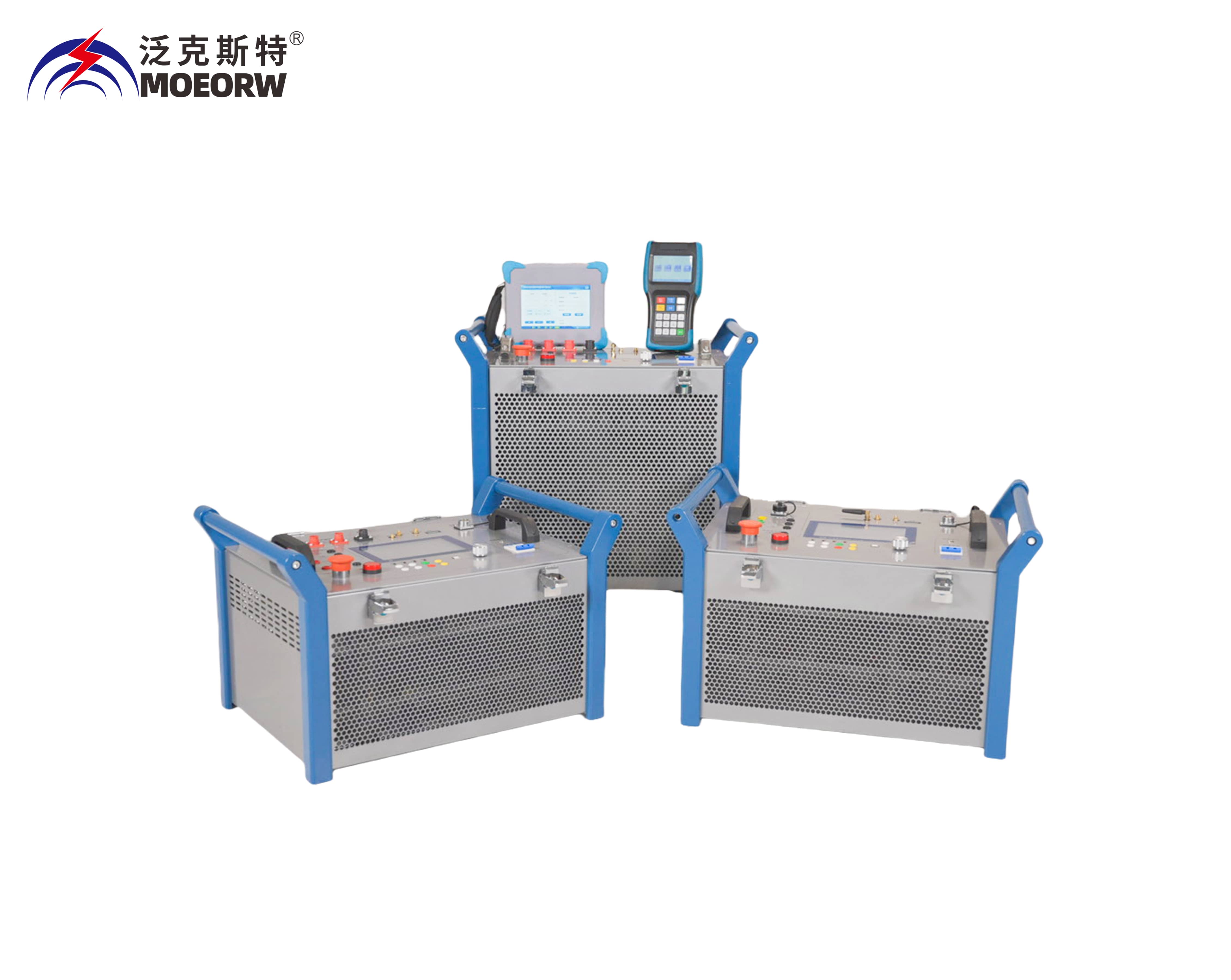

MOEORW-VE系列变电站继电保护向量检查成套装置

执行标准：GB/T 14285-2023
产品别名：微机继电保护校验仪、继电保护测试仪
产品特性：
※单台装置体积小、重量轻;
※具备高稳定度的功率�？樯杓�；
※输出响应速度快、带载能力强、相位精度高、各输出相间不互相影响等特点；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆MOEORW-VE系列变电站继电保护向量检查成套装置产品概述
MOEORW-VE系列变电站继电保护向量检查成套装置采用同步触发技术控制设备输出电压、电流幅值及相位，模拟线路、变压器的实际负荷，利用在电压互感器一次侧加电压，电流互感器一次侧加电流的方法，在投产前完成新建变电站及改扩建新增间隔内所有继电保护装置向量检查的工作。
该系统可以用于模拟并代替母线、线路及变压器的带负荷检查。装置输出高电压、大电流到变电站的一次设备，可以检查二次设备的向量正确性，为保证继电保护装置及二次回路的正确性和完整性提供依据。同时，还解决了以往测试设备输出电压低，无法检查主变套管CT二次接线正确性的问题。

◆MOEORW-VE系列变电站继电保护向量检查成套装置技术特点
（1）该系统三相电流、电压由不同装置同步输出，电流大、电压高、带载能力强，输出幅值、相位稳定，精度高。
（2）电压、电流输出具备以站内电源或外部电压为基准进行输出，用于扩建变电站新增间隔继电保护向量检查工作。
（3）电压输出装置带载能力强，通过直接短路法的方式完成主变连同套管CT的向量检查工作。
（4）装置输出采用高频开关放大器原理设计，具备高稳定度的功率�？樯杓�、全数字校准和自动温度补偿等先进技术，具有线性度好、稳定度高、输出响应速度快、带载能力强、相位精度高、各输出相间不互相影响等特点；各相电流、电压输出幅值、相位、频率单独可调；同时装置具备了急停、过热、过载保护；
（5）单台装置本体支持LCD显示和按键操作输出，也可以由手持式控制主机无线�？厥涑觯僮骷虻シ奖悖�
（6）联机使用时，不同装置之间兼容有线或无线方式进行远距离数据传输和信号同步输出，可互为主从机控制输出，亦可由手持式控制主机控制输出。
（7）装置可结合手持式控制主机、无线相位伏安表，实现装置的无线通信、输出控制和二次侧电流、电压的无线测量；
（8）单台装置体积小、重量轻，方便现场搬运。


◆MOEORW-VE系列变电站继电保护向量检查成套装置技术参数
1. 工作环境条件
环境温度：－5°C～＋45°C
相对湿度：不大于90％
大气压力：80kPa ～110kPa

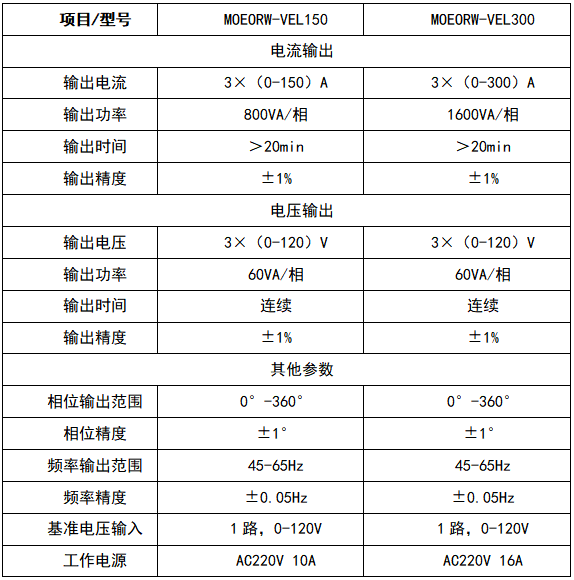

2. MOEORW-VEL系列三相一次通流装置技术指标

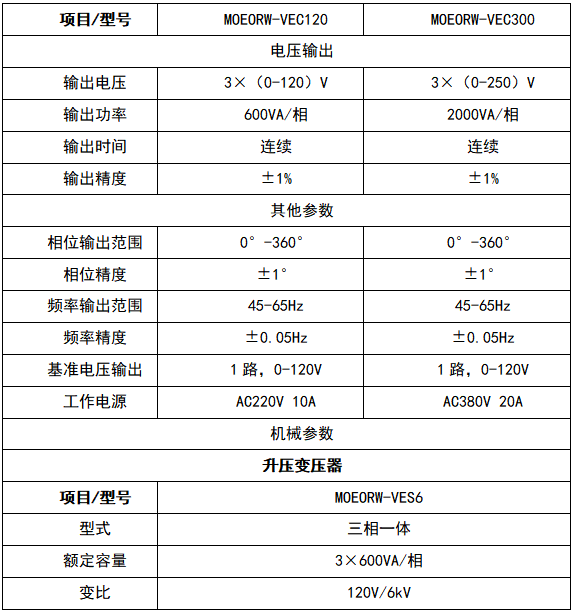

3. MOEORW-VEC系列三相一次加压装置技术指标
