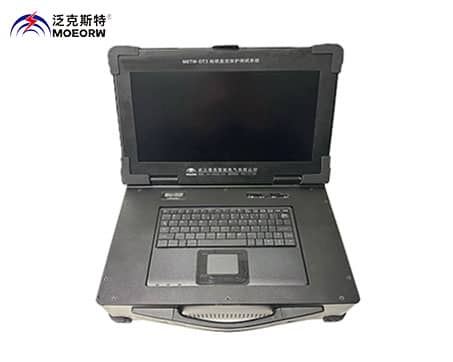

      METW-DT3 地铁直流保护测试系统

      执行标准：GB/T 10411-2005
      产品别名：地铁直流保护测试系统、直流继保测试仪、直流继电保护测试仪、地铁直流保护测试系统、便携式地铁直流保护测试系统、地铁直流继保测试仪、地铁直流继电保护测试仪、直流综合保护装置测试仪
      产品特性：
      ※支持动作组定义及联跳逻辑定义;
      ※便携手提箱，内附配套线缆及工具；
      ※可根据用户的需求定制；
      产品品牌：MOEORW/泛克斯特
      24小时服务热线：159-9741-2136

      售前咨询：027-87669508

      METW-DT3地铁直流保护测试系统 地铁直流保护测试系统（直流综合保护装置测试仪）是地铁项目配套直流综合保护装置测试检测的专用工具，用于地铁直流综合保护装置的巡检、维护、检测。
      便携式直流综保测试仪采用便携式一体手提箱，集成计算机、模拟通道、IO通道、通讯、软件等功能，可以对综保装置进行通讯测试、模拟量输入测试、数字输入输出端口测试、保护功能测试、逻辑功能测试等多种功能。 直接模拟馈线电流、馈线电压、母线电压变送输出，可选电压型或电流型。
      多达32路开关量输出，可选电压输出。
      多达16路数字量输入，支持有源和无源节点，可自定义DI数字电平电压。
      自定义物理信号名称与通道关联关系。
      支持调试示波，所见即所得。
      支持任意波形编辑和生成，内置常规保护曲线，支持编辑修改。
      提供导数连续连续曲线生成工具和线性曲线生成工具。
      支持动作组定义及联跳逻辑定义，测试工序自定义，一键运行和生成报表。

      序号

      项目

      通道数

      参数

      备注

      1

      模拟量输出

      3

      -10～10VDC或-100mA～100mA兼容，精度0.1%,可配增益

      模拟馈线电流、馈线电压、母线电压

      2

      数字DO源

      1

      0～250VDC，程控，精度0.1VDC，≥20W

      内置，用于数字量输出的电压控制电平，可测试对象的DI电平翻转值

      3

      数字量输出

      2*16

      2组，每组16通道独立控制

      输出数字DO源模拟值

      4

      数字量输入

      16

      支持有源和无源节点

      有源支持0～300VDC

      5

      RJ45

      1

      标准TCP网络通讯

      测试网络通讯是否正常

      6

      RS485

      1

      485通讯

      测试串口通讯是否正常

      7

      运输与贮存温度

      -25℃～+55℃

      8

      工作温度

      -5 °C/40 °C

      9

      zui大相对湿度

      （无补偿）

      55 %/40 °C

      10

      海拔

      -120m～1400m

      11

      供电电源

      220VAC/50Hz/1A，兼容220VDC

      提供辅助电源,缩短对象接线

      测试项目


      序号

      项目

      参数

      备注

      1

      IO通断电压测试

      自动找寻IO通断电压点

      不在指定范围内则告警，记录测试电压和输出状态值。

      2

      通讯测试

      测试被测综保是否能ping通。

      网络通讯测试

      3

      正反向电流保护

      Imax+、Imax++、Imax-、Imax--

      发送设定好的电流，发送后检测是否有快速断路器动作。

      4

      电流变化率保护

      DDL + Delta I、DDL + Delta T

      在连续的时间内发送设定好的电流（发送数据刷新率不低于10us），发送后，检测在预设的变化电流情况下，是否有快速断路器动作。

      5

      电压保护

      U line max、U line min

      发送设定好的电压，发送后检测是否有快速断路器动作。

      6

      阻抗保护

      Z

      发送设定好的阻抗Z来模拟阻抗故障。

      7

      热负荷保护

      In/Tau

      设定符合热保护的模拟量值，等待指定事件后，检测是否有快速断路器动作。

      8

      自动重合闸功能

      配置式DIO

      正常操作断路器合闸时，能对线路进行测试，线路正常允许合闸，如线路存在持续性故障，是否闭锁合闸。

      9

      防跳功能测试

      配置式DIO

      模拟故障，检测是否有重合闸。

      10

      线路测试功能

      压降测试

      模拟母线电压，馈线电压，产生故障压降，测试断路器是否合闸。

      11

      防闭合功能

      DeltaU

      模拟线路电压与母线电压故障参数 ，测试断路器是否合闸。

      12

      联跳功能

      配置式DIO

      模拟工作位置，测试装置是否发出脉冲或持续的联跳信号。
