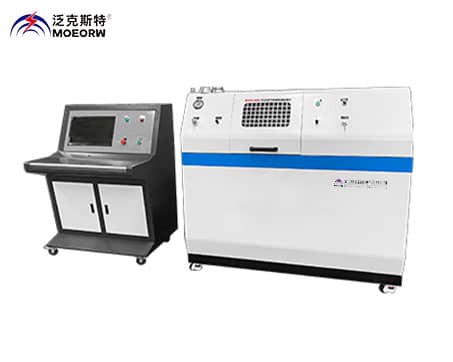

MOEORW-600Q 全自动气体继电器检测台概述
MOEORW-600Q 全自动气体继电器检测台采用zui新的嵌入式系统控制技术，综合实际检测需求推出的新一代气体继电器试验检测系统。主要用于油浸式电力变压器上气体继电器的检测和校验。该校验台模拟变压器内故障时气体继电器的动作机理，装置拥有先进的计算机测控技术，采用油流式原理，通过实时采集流量信号并准确计算出流速值，以达到定量检测动作于跳闸流速值的目的；通过定量容积计量装置，以达到准确检测动作于信号容积值的目的。本产品系统采用流量计直接测量方法，可分别对φ25、φ50、φ80毫米管径的国内外气体继电器（例如：国产QJ，进口EMB、MR、COMEM等系列）的流速、容积和密封进行检测，且实验过程无须人工参与。较比大型多管道检测台及同类型产品，在满足多管道标准检测台的检测精度基础上，先进的设计原理使得设备体积及使用成本大大降低，并可满足独立口径检测计量介质传递关系。被测件通过液压夹紧，并通过压力传感器，流量计，温度传感器等采集相关数据，系统软件自动记录数据，并判断被测件合格与否。
可简单直观的对系统进行流速、容积、密封试验的相关操作，并同时编辑打印相关检测报告，且可以保存数据以便随时调阅和打印。由于采用嵌入式设计，由PC控制，操作界面友好，整机自动化程度高等特点。
MOEORW-600Q 全自动气体继电器检测台设备特点
1、核心增压设备选用计算机控制，可轻松实现流速、密封压力、容积等的测量。结构设计合理，分体式设计，便于设备进出实验室。
2、装置可开展继电器重瓦斯流速动作值校验、轻瓦斯气体容积动作值校验及继电器密封性能检测。气体继电器校验仪应能够提供开展自身校验的方法、接口、配件等，方便开展对气 体继电器校验仪的周期校验。采用液压压紧、夹紧及自动对中装置。
3、采用油流式原理，模拟变压器内部故障时，油、气流动来校验继电器流速值。 通过实况模拟电力变压器在不同故障时，瓦斯继电器的动作机理，利用由计算机控制对 瓦斯继电器重瓦斯动作流速值、轻瓦斯动作容积值、以及密封性能的精确校验和检测。
4、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护，方便实现测试用油的更换。
5、配备专用对中密封垫，保证气体继电器装卡时的对中和密封，消除了被测气体继电器因每次装卡时不同心而引起的动作于跳闸流速值的偏差；
6、流速测量范围：Φ25：0～4.1m/s,Φ50：0～3.1m/s,Φ80：0～2.1m/s。
7、容积测量范围0-999ml。
8、可同时满足三种规格继电器规格尺寸Φ80系列: Φ200×250；Φ50系列: Φ200×250；Φ25系列: Φ150×250；Φ40系列。
9、密封试验压力0~0.25Mpa。
10、系统自动采集，软件自动采集数据并储存相关数据。由计算机控制对 瓦斯继电器重瓦斯动作流速值、轻瓦斯动作容积值、以及密封性能的精确校验和检测； 各测试项目可分别独立完成，互不影响，同时可将测试结果进行保存和打印。
11、系统自动液压夹紧被测件。采用液压压紧、夹紧和自动对中装置，具有装卡方便、操作简单、劳动强度低等特点；
MOEORW-600Q 全自动气体继电器检测台主要技术参数
1.密封性能压力： 0~0.25Mpa，时间1~60min任意设置；
2.试验介质：空气、变压器油；
3.流速测量范围： 0-4.2m/s；
Ф80：0～2.1m/s
Ф50：0～3.1m/s
Ф25：0～4.1m/s
4.气体容积检测范围：0～999ml
5.精度等级：整机精度 1.5 级,流量计精度 0.5 级
6.流速分辨率：0.001m/s
7.流速重复误差：±0.010 m/s
8.容积重复误差：±10mL
9.压力传感器：量程0~6BAR(4~20mA)；
10.工作电源： 380V；
11.继电器规格尺寸：Φ80系列： Φ200×250；
Φ50系列: Φ200×250；
Φ25系列: Φ150×250；
12.控压精度：试验压力值上限的+2％，下限的-1％；
13.出口尺寸： DN80；
14.容积：0-1000ml；
15.驱动气压： 0.2-0.8MPa
16.驱动流量： 0.3-1立方/分钟；
17.夹紧器夹紧方式：气缸夹紧被试件；
18.天平量程： 3000g；
19.时间显示：电脑显示；
20.压力曲线显示：数据采集软件实时显示，可以放到缩�。�
21.打印报告：试验完毕可以打印试验报告并保存试验数据；
22.试验数据保存：可以保存报告及excel测试表格，没次采集的数据都可以保存下来；
23.适用范围：瓦斯继电器；
24.结构组成: 密封试验系统、容积试验系统、流速试验系统。
25.设备尺寸：控制台1200mm*750mm*1200mm，
实验舱2000mm*1000mm*1300mm。
26.重量：控制台约100kg，实验舱约500kg。
