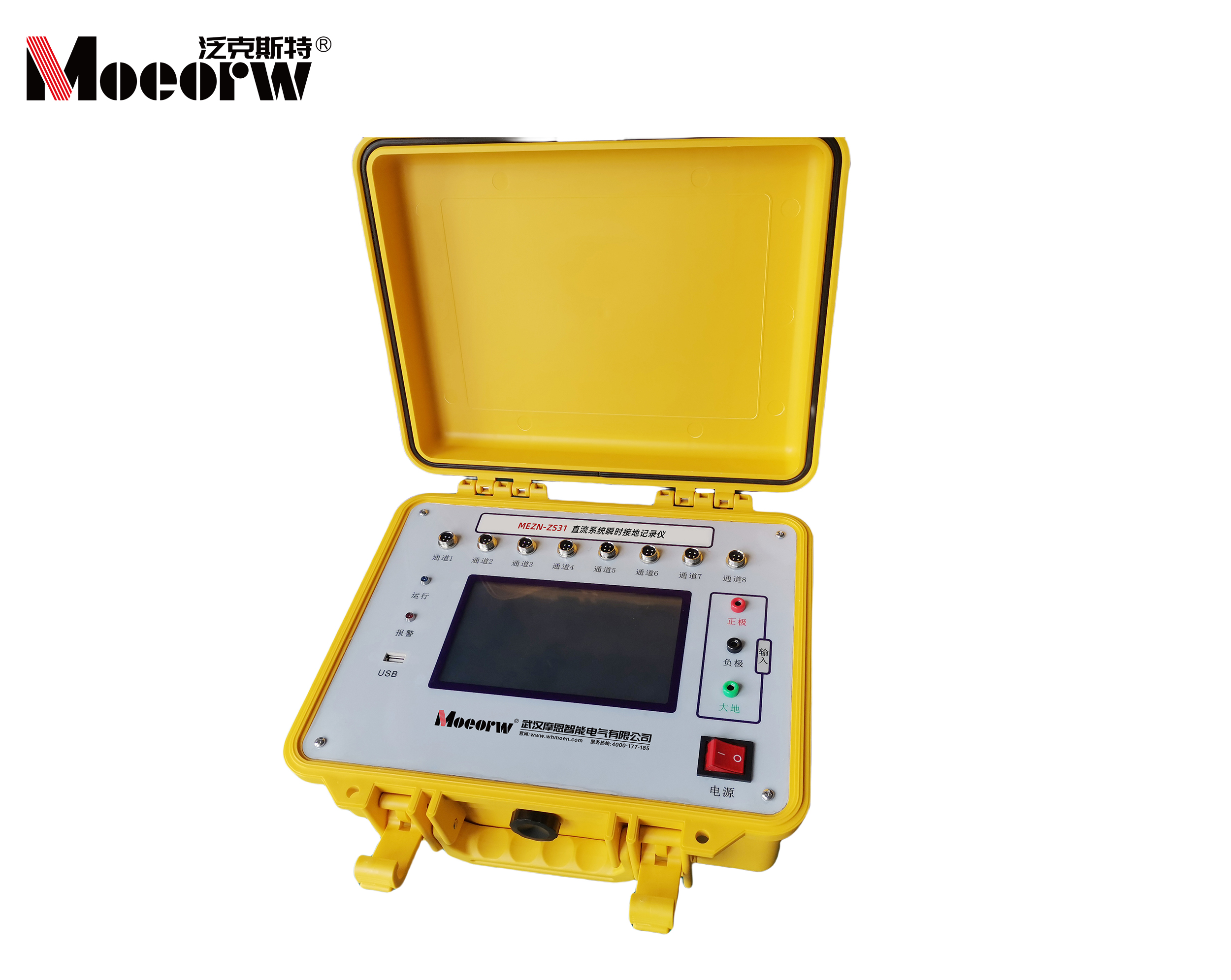

    MEZN-ZS3 直流系统瞬时接地记录仪

    执行标准：DL\T5275-2012
    产品别名：直流系统瞬时接地记录仪、直流系统测试仪、直流瞬时接地记录仪、直流系统瞬时接地故障记录仪
    产品特性：
    ※具备8通道瞬时接地次数与波形记录;
    ※母线对地电压测量范围：0-280V，10%--130%Un,误差±5％;
    ※可根据用户需求来定制产品；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆MEZN-ZS3 直流系统瞬时接地记录仪简述
    直流电源部分由蓄电池组、充电设备、直流屏等设备组成。本产品主要是针对不接地的电源系统，如直流系统在发电厂和变电站和重要的供电场主要是是为控制、信号、自动装置、不能停电的重要设备、远动通讯装置等提供可靠地直流电源，并提供事故照明电源。它还可为操作提供可靠的操作电源。蓄电池组的绝缘电阻降低与直流系统其他馈线输出的绝缘接地故障�：σ谎�。目前直流系统绝缘检测技术为的单一系统接地报警功能和人工拉路寻找接地的技术，无法精确地确定蓄电池组接地点的具体位置，特别是很多直流电源在工作时常出现瞬时性接地故障，直流绝缘装置会报警，又无法找到接地故障，这种接地低故障需要一个及时快速的监测，并要有记录波形的方法，特别是瞬时接地故障判断带来很大的不便和困难。
    本装置是查找瞬时接地故障的专用设备，可实时监测蓄电池组的绝缘状况和瞬时性绝缘降低至告警值后，装置将快速定位绝缘降低的瞬时接地故障点，降低运维人员工作强度，提高人员操作安全性的前提下，也提高直流系统的可靠性，将绝缘降低引发的故障消灭在萌芽中。
    ◆MEZN-ZS3 直流系统瞬时接地记录仪功能特点
    具备8通道瞬时接地次数与波形记录
    1）具备测记功能。100uA以上的接地漏电流，瞬时接地持续时间>500ms的瞬时接地,
    2）装置能够判断出对应接地通道，并记录该通道发生瞬时接地次数与波形信息。
    3）本仪器能够判断瞬时接地持续时间最小可达到50ms。接地持续时间跟直流系统电压等级、系统电容和绝缘装置平衡桥等因素有关。
    4）本产品可以同时支持8条馈线支路进行接地故障的侦测。
    5）瞬时接地时检测时不受直流系统电压和回路的影响.
    6）可以同时记录50000条的记录数据。
    产品的通信
    装置留有2个RS485通信接口，有需要可进行与后台通信，也可以升级APP读取信息状态。
    输出报警接点
    1）装置工作时，无报警状态下输出�？拥悖�
    2）装置配有两路报警输出，最大容量为220V1A。
    3）当检测到瞬时接地时，�？诘惚蘸希⒊鼋拥馗婢藕牛�
    4）当TF卡故障，或装置掉电故障状态下，常闭节点闭合
    装置指示灯说明
    1）运行指示灯：闪烁表示装置正常运行状态；
    2）接地告警灯：常亮表示系统有瞬时接地。

    ◆MEZN-ZS3 直流系统瞬时接地记录仪技术参数
    1）瞬时接地监测：漏电流>100uA，
    2）接地时间>500ms，特殊状态下可以达到50 ms
    3）适用于24-250V的直流电源系统。
    4） 5s内同一条支路有多次瞬时接地，记为1次接地；
    5）母线对地电压测量范围：0-280V，10%--130%Un,误差±5％；
    6）使用直流供电电压：直流供电电压：24-220V，不允许有如何波动。
    7） 工作模式设置：“电压平稳模式”、“电压波动模式”和“纯通道模式”，适用于各种环境下的直流系统瞬时故障监测。
    8）监测回路每次不小于8路，同场、同时、同步。
    9）本装置配备8G的TF卡，可储存5000000条记录；
    10）查找瞬时接地时不停电、不解线、对系统不造成任何波动；
    11）任何接地电阻情况下电压偏差＞1V即能查找瞬时接地故障，且记录接地波形；
    12）低功耗液晶彩屏显示，点阵320240。
