◆MOEORW-T408 变压器综合测试系统产品简介
MOEORW-T408型变压器综合测试系统，是将直流电阻测试仪、低电压短路阻抗测试仪、有载开关测试仪、消磁及验证消磁、变比测试集于一体的测试大型电力变压器的仪器。

◆MOEORW-T408 变压器综合测试系统产品特点
产品设计
1、产品一次接线即可完成所有试验项目，降低现场测试人员的工作量；
2、产品采用7寸彩色触摸液晶屏进行控制和显示，具有友好的人机交互界面；
3、产品自带微型打印机，可现场打印测试结果；
4、产品具有U盘存储功能，测试结果可进行外部存储；
5、产品具有一路隔离RS232通信接口，具有符合标准协议的通信功能；
6、产品具有蓝牙通信模块，具有符合标准协议的无线通信功能；
7、产品内部通信总线采用高可靠性的RS485总线进行数据通信；
8、产品的各功能电路采用隔离技术设计，消除了各测试功能之间的干扰；测量电路采用硬件和软件滤波技术，提高测量功能的抗干扰能力；产品内部设计了良好的接地和屏蔽措施，提高了整机抗干扰能力；
直流电阻
1、三相同时测试和自动助磁的功能；
2、可以一次将高、低压电流、电位测试线全部接到变压器上，测试过程中不用再倒测试线；
3、对于有中性点星型接法的绕组测试，可以采取三相同时测试的方式测试A0、B0、C0相的电阻值，大大节省测试时间；
4、对于三相五柱低压内部角接变压器的低压侧测试时，可以采用自动助磁的方法，测试速度快；
5、可以显示、打印变压器的高、中、低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值数据；
6、具有完善的反电势保护功能；
短路阻抗
1、采用单相220V低压电源，分别对变压器的AB、BC、CA绕组自动施加电流，同步采集数据并换算出额定阻抗百分数；
2、接线方式为Y/△，Y/Y，△/Y的三相变压器，可将连接线一次性接好，选择三相测量，即可自动测出数据，并自动计算阻抗值和阻抗误差。
3、使用仪器的单相法做三相变压器时，输入参数要输入额定容量的1/3。
4、可以显示、打印变压器的全部测试数据；
5、仪器可以永久存储测试数据。
有载开关
1、三路独立的恒流源；
2、功能强大，可实现过渡波形、过渡时间、过渡电阻、三相同期性等参数的测量；
3、智能型测试和结果分析；
4、可以显示、打印变压器有载开关的测试波形；
5、仪器可以永久存储测试波形；
6、仪器设有自动放电回路和过压保护电路。
消磁及验证消磁
1、消磁速度快，消磁效果明显。
2、全自动消磁和手动消磁功能，消磁过程中显示进度条和百分数。
3、具有完善的反电势保护功能。
4、适用于35KV及以上大型电力变压器投运前消除剩磁。
5、具有自动稳流判断、数据采集处理功能；
6、一键式操作，傻瓜模式，抗干扰能力强；
7、可直接利用直流电阻测试的电流线，方便与直流电阻测试配套；
变比测试
1、中文菜单提示、操作简单方便。
2、三相测试时只需要输入高压侧连接方式即可自动测量组别。
3、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，联接组别可任意选择，一次完成测量AB、BC、CA 三相的变比值、误差、联线组别等参数。
4、高、低压反接的保护功能。
5、测试速度快，15秒钟完成单相测试。
6、变压器短路、匝间短路保护功能。

◆MOEORW-T408 变压器综合测试系统主要技术指标

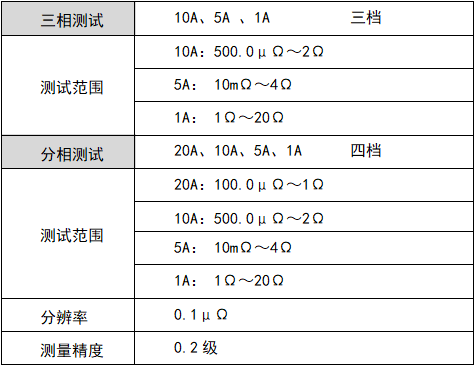

1、直流电阻

2、短路阻抗

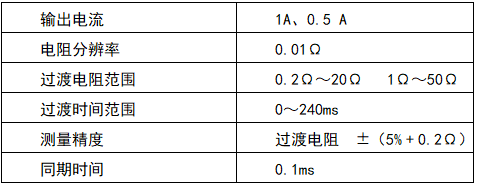

3、有载开关

4、消磁及验证消磁

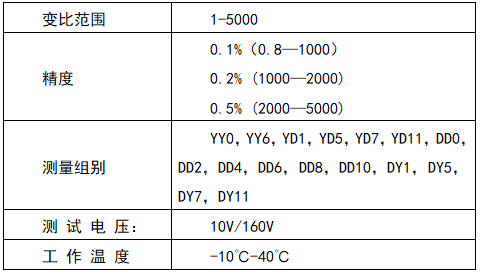

5、变压器变比
