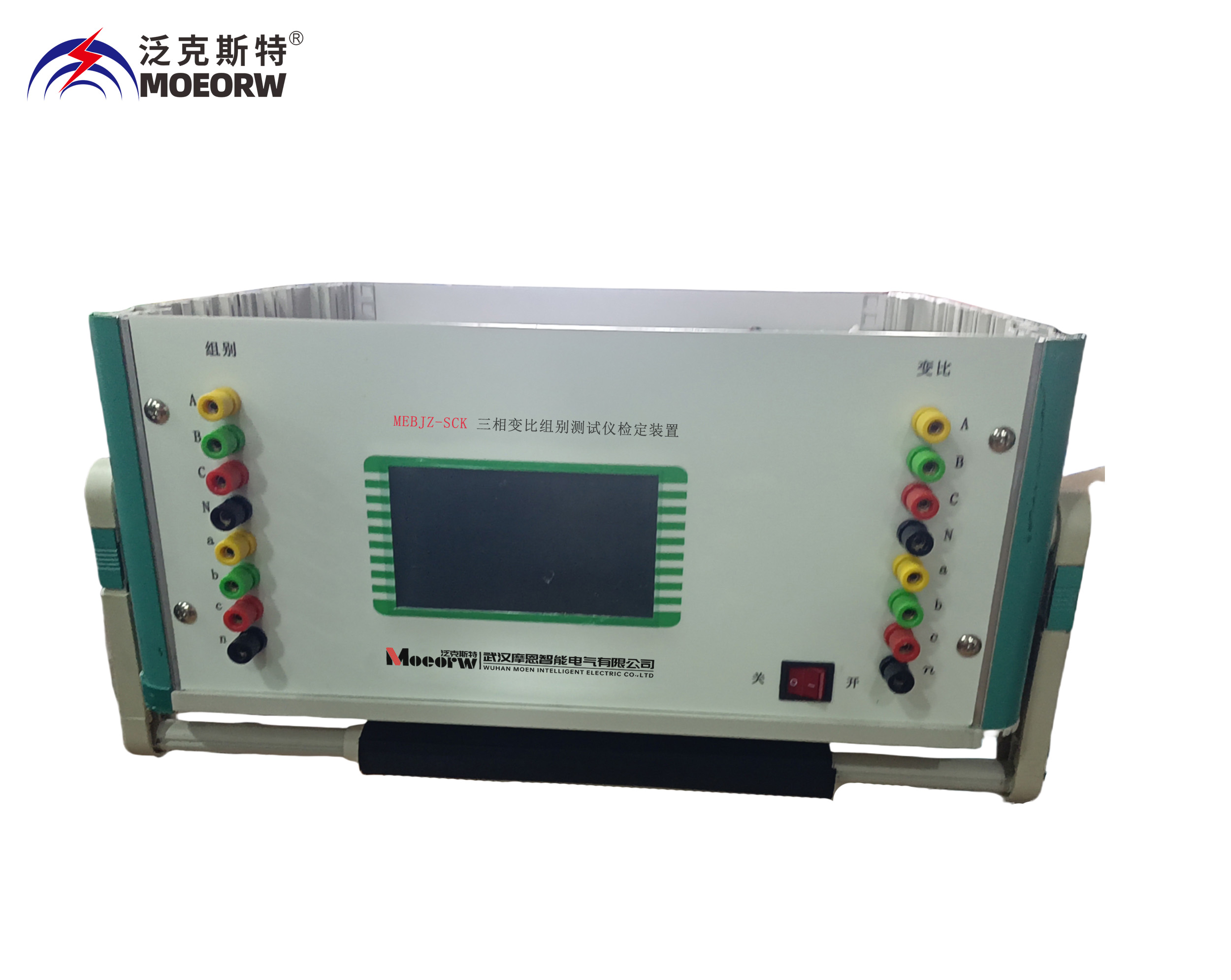

◆MEBJZ-SCK  三相变比组别测试仪检定装置简述
三相变比组别测试仪检定装置是专门为变压器，互感器变比组别测试仪检定校准所设计的标准检定器具，参考GB1094.1-1996《电力变压器 第一部分 总则》、JJG314-2010《测量用电压互感器》检定规程，专门针对数字式变比组别测试仪校验要求研制的标准设备。
仪器可以在200V电压下完成变比检定校验工作，由七个十进制调节盘，实现任意变比比率值设定。由三个调节盘组合，实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具，由三组单相比例标准通过开关组合连接。设备操作简单，性能可靠、抗干扰能力强。

◆MEBJZ-SCK  三相变比组别测试仪检定装置技术参数
整机通用技术指标
①电压比率量值准确度级别：0.01级
②输入电压范围：0V～240V
③输出电压比率范围：1.0000～10000
④输出组别变比范围：10、100、1000、
输出变比在Y/Y和D/D时是上面的10，100，1000，但如果是其他的接法就有√3的关系。
在Y/D接法是原变比值上要*√3，即17.732，173.2，1732。
在D/Y接法是原变比值上要/√3，即5.7735，57.735，577.35.
在Y/z接法是原变比值上要*√3，即5.7735，57.735，577.35。
在D/z接法是原变比值上要/3，即3.3333，33.333，333.33。
⑤输出组别变比精度：0.05%
⑥连接组别设置范围：D/y、D/d、D/z、Y/y、Y/d、Y/z
