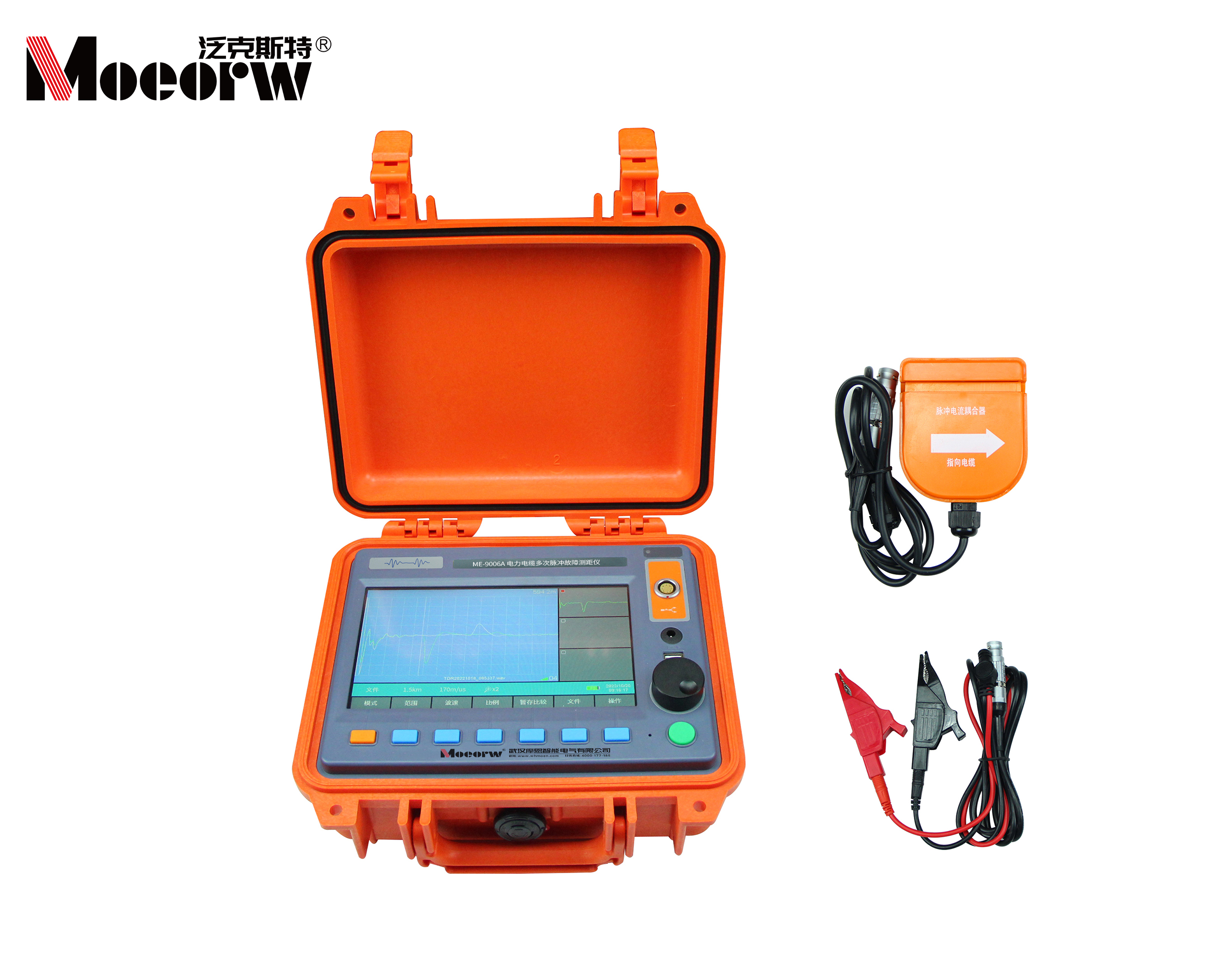

    ME-9006A 电力电缆多次脉冲故障测距仪

    执行标准：GB15934-1996
    产品别称：多次脉冲电缆故障测试仪、电缆故障测试仪、 电力电缆多次脉冲故障测距仪
    产品特性：
    ※对波形进行缩放时，同时显示全局波形，定标测距更方便 ;
    ※具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作；
    ※波速设定范围：100m/us~300m/us；
    产品品牌：MOEORW/泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆ME-9006A 电力电缆多次脉冲故障测距仪简述
    电力电缆多次脉冲故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
    低压脉冲方式可以独立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

    ◆ME-9006A 电力电缆多次脉冲故障测距仪特点
    1.多种测距方法：
    低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
    脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
    多次脉冲法：是二次脉冲法的改进。波形明确易于识别，测距精度高。
    2.400MHz实时采样：
    国内同类仪器最高采样频率，与国际最高水平接轨。
    提供最高0.1m的测距精度，测量盲区�。越斯收虾投痰缋绿乇鹩行�。
    3.自动测量功能
    自动选择合适的范围和增益，给出故障位置，测试更简单。
    仅支持低压脉冲模式。
    4.自动定标功能：
    自动分析故障波形的特征波形，给出可能的故障位置。
    仅支持低压脉冲模式。
    5.增强画中画暂存比较功能
    界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
    支持低压脉冲和脉冲电流波形比较功能，故障距离多方位验证，判断更准确。
    6.全局显示功能
    对波形进行缩放时，同时显示全局波形，定标测距更方便。
    7.触摸操作和机械按键两种操作方式
    触摸按键，操作更加灵活，具有手势操作功能。
    可以对光标进行拖拽，双击操作，定位更加简单、方便。
    8.高亮大屏彩色液晶显示，界面友好：
    波形清晰，尤其在多次脉冲测试中，多个波形采用不同颜色，更易于识别。
    8寸大屏幕液晶，亮度达到1500cd/m2，达到阳光可视要求。
    支持背光亮度自动调整功能。
    9.波形存储、计算机联机通讯：
    可在机内存储大量波形。
    使用U盘进行波形数据的导出。
    可以和计算机（台式机或笔记本机）连接，进行联机通讯。
    提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
    10.电源管理：
    仪器在1分钟内无操作时，将减弱背光；30分钟无操作，将自动关机，以减少电量消耗。
    当电池欠压时，仪器也将自动关机，以保护电池。
    内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
    工作时间长：使用充满电的锂离子电池，仪器能连续工作≥10小时。
    11.坚固机壳，质轻便携。

    ◆ME-9006A 电力电缆多次脉冲故障测距仪技术指标
    1.工作模式：低压脉冲、脉冲电流、多次脉冲。
    2.信号增益调节范围：70dB。
    3.低压脉冲发射电压：30V。
    4.测量误差：±（0.5%×L+1m）,L≥20m
    5.低压脉冲发射脉冲宽度：40ns~20.5us
    6.最高分辨率：0.1m。
    7.最大采样频率：400MHz实时采样。
    8.最大测距范围：100km。
    9.波速设定范围：100m/us~300m/us
    10.测距盲区：2m。
    11.波形保存数量：100条
    12.通讯接口：USB,蓝牙(选配)。
    13.电源：锂离子电池组，标称电压7.4V,6000mAh。
    14.电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用10小时以上(随着电池的老化，连续使用时间会相应缩短)。
    15.充电器：输入AC220V，50Hz，充电电流2A，充电时间6小时。
    16.体积：274×218×81mm
    17.质量：主机2.6kg
    18.使用条件：
    1) 温度：-10℃～+40℃；
    2) 湿度：5％～90％RH（25℃）；
    3) 海拔：h<4500m。
