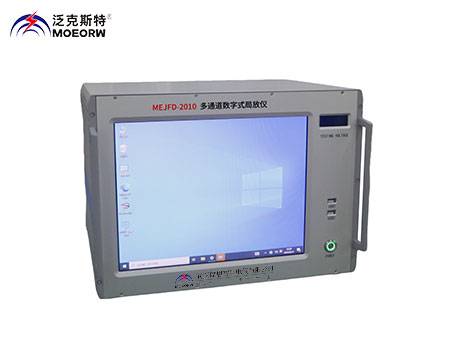

    MEJFD-2010 多通道数字式局放仪

    执行标准：GB/T16927、IEC60270、GB/T7354、GB1094、GB12706.4、DL/T 846.4
    产品别名：局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、多通道数字式局部放电综合测试仪
    产品特性：
    ※同时具备交流局放测试功能;
    ※带通滤波器采用模拟、数字混合滤波技术，带宽可任意组合，有效抑制各种干扰；
    ※在检测局部放电的同时，能够监视试验电压；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆MEJFD-2010 多通道数字式局放仪产品概述
         产品适用范围：多通道数字式局放仪适用于各种电压等级和容量的变压器、互感器、发电机、避雷器、套管、GIS、电容器、电力电缆、开关及其它高压电气设备的局部放电检测，在线监测。
         产品采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量及故障诊断。


    ◆MEJFD-2010 多通道数字式局放仪产品特点说明
    1、可接MES和ERP系统。
    2、同时具备交流局放测试功能。
    3、独立二通道数字式局部放电测量，同步采样、处理、显示。
    4、内、外同步随意选择，并具有零标指示及相位分辨功能。
    5、显示方式：自由选择椭圆、直线、正弦三种显示方式。
    6、单个放电脉冲波形分析、以便确定放电性质。
    7、随时保存试验数据和波形，并可重新显示、分析过去已保存的试验记录。
    8、增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果。
    9、可对特殊或随机波形进行单次捕捉抓取并进行详细分析。
    10、抗静态干扰功能，可去除相位固定的干扰信号。
    11、相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰。
    12、带通滤波器采用模拟、数字混合滤波技术，带宽可任意组合，有效抑制各种干扰。
    13、任意相位开窗，单窗、双窗任�。�360度内任意选择自由开窗。
    14、在检测局部放电的同时，能够监视试验电压。
    15、对局部放电脉冲进行放电测量、放电时间、波形分析。
    16、二维和三维局部放电图谱显示。
    17、任意存贮、打印局部放电图形及数据，自动生成试验报告。

    ◆MEJFD-2010 多通道数字式局放仪主要技术指标
    1、测量通道： 独立二通道
    2、可测试品的电容量范围6pF~250μF。
    3、测量范围：0.1pC-10000nC。
    4、检测灵敏度：0.01pC。
    5、采样精度：12bit；采样速率：20M／S。
    6、显示工作方式：
    （1）显示方法：椭圆——正弦——直线。
    （2）触发同步方式：分内外触发方式，内触发为仪器电源同步触发，50Hz；外触发为同步试验电源工作频率，50~400Hz内任意频率。
    （3）外触发同步信号输入电压：10~200V，输入功率<1伏安。
    （4）信号相位判定：椭圆显示为极坐标方式，正弦显示为正弦波方式，其显示图形的起点为试验电源的零点，其显示图形的长度为试验电源的一个周期，外触发同步方式下系统真实准确地显示了试验电源的周期、相位。
    7、时间窗：相位大小任意选择，可动态放大显示时间窗，两个时间窗可分别或同时开。
    8、滤波频带：3dB低频端频率fL分20、40、60、80kHz档，OFF（9kHz)。3dB高频端频率fH分100、200、300、400kHz档，OFF（1MHz)。fL和fH可灵活任意组成各种滤波通带。数字滤波：10kHz~1MHz任意选择。
    9、信号放大器：
    （1）增益调节：分增益粗调和增益细调，增益粗调分5档，档间增益差20dB（10倍），误差±1dB调节；增益细调范围>20dB。
    （2）放大器正负极性响应不对称性：<1dB。
    10、局放信号测量：可在连续、放大等显示工作方式下测量局放信号，误差±5%（以满量程计）。
    11、具有数据存储，回放功能，具有打印功能，生成标准试验报告。
    12、工作环境温度：-10～45℃，相对湿度：≤95%。
    13、电源AC220V；频率50Hz；功率100W（采用300W工业级电源）。
