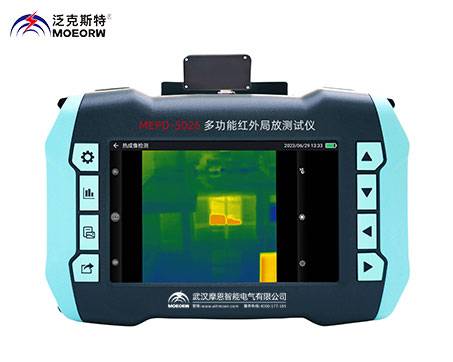

当前位置：3044am > 产品展示 > 三、局放在线检测及电力在线监测系统 > 多功能红外局放测试仪 更新时间：2026-05-07
注意事项
本产品用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估。该装置使用时有如下注意事项：
? 请在温度-20℃～50℃，相对湿度不超过 80％的室内使用；
? 请远离易燃易爆危险品；
? 仪器首次上电时请先充电，当状态指示灯亮时，方可开机；
? 为防止干扰或漏电事故，请在充电时关闭电源开关；（建议：充电时，请关机充电）
? 如有液体与腐蚀性物质接触到仪器，应立即停止使用并关机，由专业人员处理；
? 外置传感器接口采用进口接插件，在插入外置传感器接头时请将接头的标志方向与插座的标志方向一致后径向插入，听到“咔擦”声后表示连接成功，切勿旋转接头，以免损坏接插件。
? 拔出传感器接头时只需要拿住金属外壳的接头往外拔即可，切勿拉拽连接线。
? 使用外置传感器进行检测作业前，务必先将传感器跟主机连接好后再进行检测，禁止作业过程中插拔测试线！
? 所有主机与附件均不得拆卸，若确实需要需由本公司售后服务人员拆卸。
简述
本产品可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中zui大值（dB）来表征局部放电的强度。
局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
产品特点
? 配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
? 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
? 人性化的人机界面方便不同设备的数据管理；
? 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；
? 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
? 测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理；
? 增配的红外热成像仪可以将物体表面人肉眼不可见的这部分红外辐射转换成可见图像，红外热成像不受可见光影响，具有非接触测温，穿烟透雾等优势，非常适合电气设备的温度检测。
? 通过屏幕显示的图像色彩和热点追踪显示功能就能初步判断发热情况和故障部位，从而高效率、高准确率地确认问题所在。
|
地电波参数 |
接触式超声波参数 |
|||
|
测量范围 |
0～70 dBmV |
测量范围 |
-6dBμV 至 68dBμV |
|
|
分辨率 |
1dB |
分辨率 |
1dB |
|
|
精度 |
±1dB |
精度 |
±1dB |
|
|
每周期zui大脉冲 |
1400 |
频率范围 |
20～200 kHz |
|
|
测量频带 |
3～100MHz |
|
|
|
|
非接触式超声波参数 |
特高频参数 |
|||
|
测量范围 |
-6dBμV～70dBμV |
检测频段 |
300～3000MHz |
|
|
分辨率 |
1dB |
测量范围 |
0～60 dBmV |
|
|
精度 |
±1dB |
|
|
|
|
传感器中心频率 |
40 kHz |
|
|
|
|
高频互感器参数 |
红外传感器高配（可�。� |
|||
|
传感器传输阻抗 |
9.9mV/mA |
分辨率 |
384×288 |
|
|
检测频率 |
3～30MHz |
测温范围 |
-20℃～400℃ |
|
|
灵敏度 |
≤50pC |
测温精度 |
±2℃ |
|
|
红外传感器低配（可�。� |
||||
|
分辨率 |
256 * 192 |
|||
|
测温范围 |
-10℃～150℃ |
|||
|
测温精度 |
±3℃ |
|||
|
硬件 |
||||
|
外壳 |
ABS |
|||
|
主机尺寸 |
248*165*55(长*宽*厚,mm) |
|||
|
显示 |
7英寸电容式触摸屏， 分辨率1280*800 |
|||
|
采样精度 |
12bit |
|||
|
同步方式 |
内同步、外同步 |
|||
|
连接器 |
USB 接口(兼充电器输入)外部传感器输入接口 |
wifi，网口，蓝牙 |
||
|
SD卡 |
标配 16G～64G |
|||
|
内置电池 |
3.7V/5000mAh 锂电池 |
|||
|
工作时间 |
约 6 小时 |
|||
|
充电器 |
100～240VAC,50/60Hz |
|||
|
使用温度 |
-35℃～50℃ |
|||
|
湿度 |
30%～60% |
|||
|
体积、重量 |
1.3kg |
|||
