zghd全新输电线路智能测量仪

来源：www.whmoen.com    更新时间：2022-04-14

zghd

全新输电线路智能测量仪是由我司针对输电线路测量，自主研发的一款多功能智能测量仪。它采用目前的三维激光测量技术和智能微电脑技术，全中文操作界面，zghd采用输电线路测量的专业算法，测量功能多达15种，涵盖了所有输电线路安全运行的空间测量需要。一机在手，分秒之间就可以完成测量，是您线路运行的得力助手。

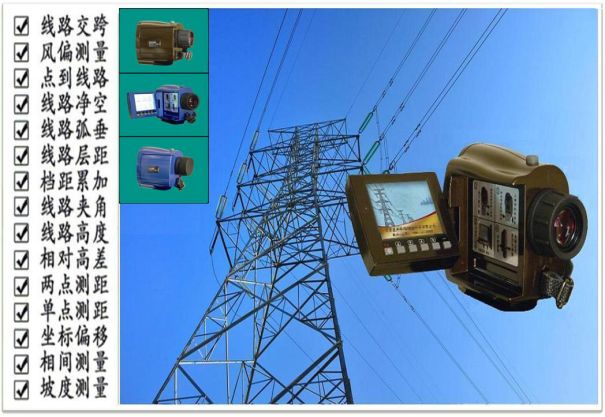

全新输电线路智能测量仪
zghd全新输电线路智能测量仪产品技术特点
（一）一体化设计，无需另配手簿，直接免去蓝牙连接烦恼
仪器高度集成，无任何电缆连接，测量主机、显示屏幕、瞄准望远、数据处理、数据存储完全集成于一身，不需要手簿和蓝牙通信，一机即可完成所有操作。
（二）外观流线型设计，金属漆面，细腻华润
     仪器外形符合人体工程学设计,外壳采用“合金”的高强度工程材料（P+ABS），zghd表面喷涂咖啡金或深海蓝金属漆面，手感细腻华润，靓丽大方，典雅华贵。
（三）内置精密三轴数字电子罗盘传感器
仪器内置“真正”精密三轴数字电子罗盘传感器，保证仪器在倾斜的姿态下，都能保障准确的倾斜角度和方位角度数据。
（四）zghd仪器外形酷似小型DV摄像机，小巧便携，简单智能，屏幕可旋转折叠
仪器外形酷似小型DV摄像机，屏幕可折叠、旋转，便于使用者操作，仅重390克，彻底颠覆传统测量仪器的笨重。
（五） zghd仪器配有2.8吋高背光彩色显示屏幕
仪器配有2.8吋高背光彩色屏幕，屏幕自动显示相关测量的详细数据，一目了然。
（六）zghd仪器功能采用�？榛杓疲形慕缑�
仪器中文显示界面，图解式指引，傻瓜式操作，一看就会，无须繁杂操作步骤，测量快速、及时准确。
（七）zghd仪器配有可插拨TF卡，超百万条数据存储，支持下载编辑管理
仪器机身配有8GB TF存储卡，可存储1000000条数据，可下载到电脑，用excel等软件读取、编辑。
（八）zghd仪器配置配件齐全、坚固耐用
    仪器配有：真皮手腕带、高强度防水防潮仪器箱、小巧仪器包、便携三脚架。
（九）仪器内嵌“数维测”输电线路测量专用功能，现场判读，及时准确

线路交跨，仪器可以测量跨越线路间的zui小距离，并提示所测位置是否形成跨越；
风偏测量，仪器可以测量不同角度下的风偏数据，保障线路运行的安全；
点到线路，仪器可以测量影响线路运行的危险点与线路间的三维数据；
线路净空，仪器仅需测量几点，即可算出影响线路运行的树木空间三维数据；
线路弧垂，仪器自动寻找/扫描弧垂点，避免人为选择弧垂点的误差；
线路层距，仪器可以连续测量多条导线之间的垂直距离，并分别显示出来；
档距累加，仪器可以连续测量多个杆塔间的档距，并自动合计；
线路夹角，仪器可以测量同一线路的转角或跨越线路的夹角数据；
线路高度，线路对地安全距离测量，仪器自动提示测量地面点是否为线路正下方；
相对高差，仪器可以连续测量多个目标点位间的高差数值，并实时显示高差数据；
两点测距，仪器可以测量空间内任意两点间的距离、高差等数据；
单点测距，仪器可测量仪器到目标点的斜距、水平距、高差、角度等数据；
坐标偏移，仪器可以完成目标点的三维XYZ坐标测量，或者偏移坐标测量；
相间测量，仪器可以测量线路的相间距离；
坡度测量，仪器可以测量空间两点间的坡度。

zghd全新输电线路智能测量仪技术参数

仪器型号

zghd

操作界面

全中文操作界面，内嵌“数维测”软件

结构方式

一体化设计，独立完成所有测量功能，不用外加手簿。
测量瞄准、功能显示、数据处理高度集成。

测量范围

测距测高：0-1860米(一般反射性物体1200米)
测量倾角：0 - 90°
测量方位角：0 – 359.9°

测高精度

25米以内：5cm - 10cm         25-35米之间：10cm - 15cm
35-50米之间：15cm - 30cm     50米以上：< 50cm

测距精度

0 - 50米:  < 10cm       50 - 100米: < 20cm
100 - 200米: < 30cm     200 - 2000米: < 50cm

测量功能

线路交跨  风偏测量  点到线路  线路净空  线路弧垂  线路层距  档距累加  线路夹角  线路高度  相对高差  单点测距  两点测距  坐标偏移  相间测量  坡度测量

角度精度

0.15°

数据分辨率

0.001m

数据存储

采用可拔插TF卡，不限量存储

数据下载

数据可以下载到电脑，
可用excel或浏览器等软件打开、编辑、管理

瞄准方式

望远镜瞄准

显示屏幕

2.8″彩色LCD显示屏幕，高背光，日夜操作均可

电    源

4节AA碱性电池,可连续使用20小时

激光类型

符合CENELEC EN60825 class zui高安全等级激光

支架接口

英制的?″接口

工作温度

-20℃ - +50℃

存储温度

-30℃ - +60℃

仪器重量

390g

仪器尺寸

132×106×67mm
