    电子热继电器校验仪

    来源：www.whmoen.com    更新时间：2020-09-17

    电子热继电器校验仪

    是公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。
    电子热继电器校验仪

    电子热继电器校验仪特点
    1、可长时间输出0～500A   0～50A电流
    2、可同步测试热继电器、热电偶、电动机保护器
    3、�？�、常闭接点检测
    4、可同时串接若干只校验，提高工作效率

    电子热继电器校验仪主要技术指标
    1、电源输入：AC  380/220V  50Hz  三相四线
    2、额定功率：2KVA *3
    3、仪表等级：0.5级
    4、输出电流： 3×50A 、 3×500A
    5、三、电气原理（见附图一）

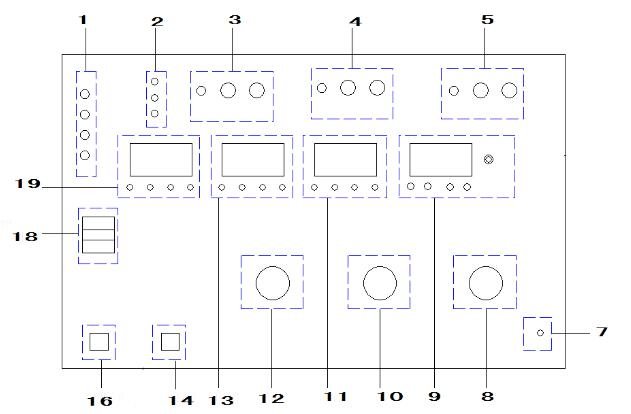

    电子热继电器校验仪面板
    电子热继电器校验仪面板
    1、电源输入；    AC 380V    (三相四线，也可单相输入但电流输出无角度）
    2、隔离工作电源输出         AC 220V、  380V
    3、A相输出端子             AC 0～50A、0～500A
    4、B相输出端子             AC 0～50A、0～500A
    5、C相输出端子             AC 0～50A、0～500A
    6、
    7、接地接点                 机箱接地
    8、C相输出细调旋钮         平滑无级调整
    9、时间测量          (高精度数字秒表    0-9999.9999s±0.0001s）
    10、B相输出细调旋钮        平滑无级调整
    11、C相输出显示            5位半数字电压电流表
    12、A相输出细调旋钮        平滑无级调整
    13、B相输出显示            5位半数字电压电流表
    14、输出停止按钮
    15、-
    16、输出启动按钮
    17、-
    18、电源开关
    19、B相输出显示            5位半数字电压电流表
