绝缘安全工器具智能测试平台
概述
绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具，DL/T1476《电业安全工器具预防性试验规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。
仪器采用多路高压泄流测量 技术和红外数据通讯技术，实现了安全测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。
为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断 技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。
为了满足标准要求，降低劳动强度，公司开发了带刻度的�？氐缍蹈瞬馐灾Ъ�。绝缘杆支架可以通过无线�？仄骰蛏璞干系陌醇缍鹘诘缂嗬耄本哂锌潭缺瓿撸炕侄纬ざ�。电极采用组合导电泡绵，可以达到包围被试绝缘杆的效果。
安全工器具成套试验设备以MOEORW-390TZ-Q绝缘安全工器具综合试验设备、试验变压器、分压器组成的试验系统为核心，配备MOEORW-3695TH循环注水绝缘靴手套泄漏电流测试台、MOEORW-372E（10-35kv）验电器测试支架、MOEORW-383K 绝缘服测试台、MOEORW-362B绝缘杆测试支架等设备完成多项测试任务。
绝缘安全工器具智能测试平台主要功能与技术参数
1主要功能
1.1采用计算机集中控制可以实现试验的自动控制，同时建立数据库自动出具测试报告。
1.2同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。
1.3采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。
1.4可测量试验电压、试验变压器一次电流等参数。
1.5采用红外通讯 技术，使操作台与高压系统彻底隔离，确保试验人员安全。
1.6全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。
1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。
1.8具有过压、过流保护功能。
1.9具有高压危险警示灯显示。
1.10仪器可保存60组试验数据及结果，随时查阅。
1.11实时日历时钟功能。
1.12 试验系统与MOEORW-3695TH循环注水绝缘靴手套泄漏电流测试台配合完成绝缘靴、绝缘手套测试。
1.13 试验系统与MOEORW-372E（10-35kv）验电器测试支架配合完成验电器起动电源试验
1.14 试验系统与MOEORW-383K 绝缘服测试台完成绝缘服、绝缘垫、绝缘毯等试品耐压试验
1.16试验系统与MOEORW-362B绝缘杆测试支架配合完成各种绝缘杆耐压试验。
绝缘安全工器具智能测试平台主要技术参数
额定输出电压：50kV（绝缘靴、绝缘手套、验电器、绝缘服、遮蔽罩、绝缘杆试验）
额定容量： 10kVA
输出电压量程：50.0 kV（250V）
电压测量误差：＜1.0 %U+0.5%Umax
其中U为示值，Umax为量程上限值
输入电流量程：50.0A
电流测量误差：＜0.5%I+0.5%Imax
其中I为示值，Imax为量程上限值
分压器：
分压器变比： 1000:1 （kV）
分压器变比误差：1.5%
绝缘手套测试台：
测 试 工 位： 8
泄漏电流量程： 25.0mA
泄漏电流测量误差：＜1%I+1个字
泄漏电流分辨率： 0.01 mA
绝缘杆测试支架：
试验电压：150kV
测试工位： 8
绝缘杆支架高度：1.5米
调节范围：300 ～ 1150 （mm）
绝缘服耐压测试台：
额定电压： 50kV
试验台面积： 1200*800 ( mm )
验电器测试支架：
环电极直径：E型：550mm，
高压电极球直径：E型：60mm
验电器中心距地面高度：E型：1550mm
额定电压： E型 100kV
电场中心高度：E型 1.5米
试验根数： 1根
工作电压： AC 220V
移动速度： 快速 5mm/S 慢速 1mm/S
绝缘安全工器具智能测试平台设备组成

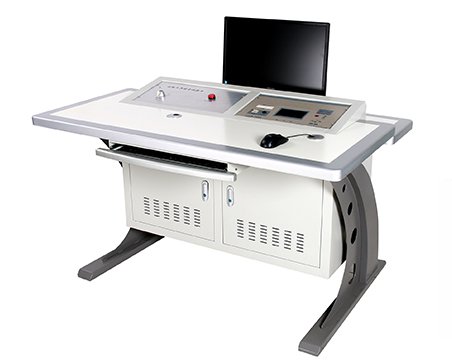

1 MOEORW-390TZ-35 全自动电力安全工器具综合试验台
（本文中简称控制台） 1套
2 MOEORW-3695HT全自动循环注水绝缘靴手套泄漏电流测试台
（本文中简称绝缘靴手套测试台） 1套
3 MEYDQ-5/50充气式试验变压器 1套
4 MOEORW-372E（10-35kv）验电器测试支架 1套
5 MOEORW-383K 绝缘服测试台 1套
6 MOEORW-387遮蔽罩耐压测试台 1套
7 高压母线 1套
8 计算机（安装于控制台） 1套
