    电缆故障测试仪测试步骤

    来源：www.whmoen.com    更新时间：2020-08-03

    电缆故障测试仪步骤：
    （1）故障性质诊断
    （2）故障测距
    （3）路径探测
    （4）精确定点

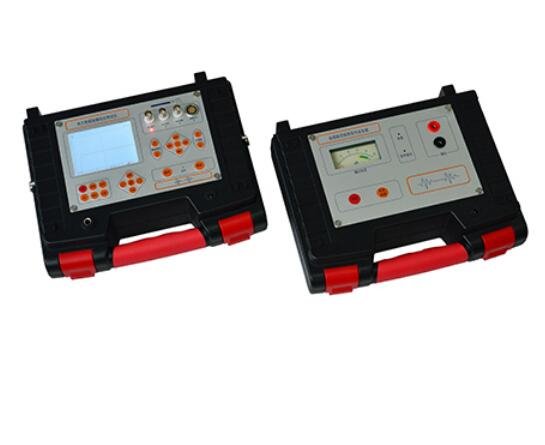

    电缆故障测试仪
    2、电缆故障测试仪故障性质的诊断和测试方法的选择。
    在电缆发生故障后，须首先判断电缆的故障性质。
    首先用兆欧表在电缆的一端测量各相对地及相间的绝缘电阻。如果兆欧表的测量值为零，则可能还有零到上百kΩ的电阻，故还须用万用表测量电阻值；如各相对地及相间绝缘电阻很高，绝缘正常，则应测试导体是否断线：在电缆的一端将三相短接并对地短路，在另一端重复测量，判断是否断线。
    明确故障性质后，需选择不同的测距和定点方法，见下表：
    表1-4-2：电缆故障测试仪故障性质和测试方法选择表



    故障性质

    故障表现形式

    测距方法

    定点方法

    1



    低阻

    兆欧表测量：0
    万用表测量：＜ 200Ω



    低压脉冲



    音频法（备�。�

    声磁同步

    2

    断线

    导体不连续

    声磁同步

    3

    高阻

    兆欧表测量：＞0
    或：
    兆欧表测量：0
    万用表测量：≥ 200Ω



    脉冲电流

    4

    闪络

    兆欧表测量：绝缘正常
    耐压试验：不通过


    备注：（1） 表中阴影部分表示：脉冲电流测距和声磁同步定点需要配套使用高压冲击信号发生器（该高压发生器不包含在本套设备中，需另配）。
            （2）音频法定点低阻故障为备选方案，声磁同步不成功时选用，需配套使用路径探测信号发生器。
