    台区线路识别仪

    来源：www.whmoen.com    更新时间：2020-07-02

    台区线路识别仪功能特点

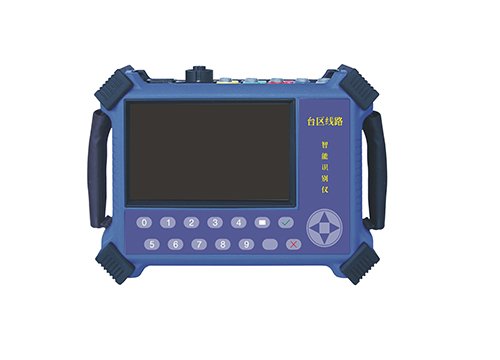

    台区线路识别仪
    台区线路识别仪是一种全数字化、多功能、智能化的识别仪，有主机和分机之分，其有如下功能特点：
    ● 过零点发送信号
    分机在过零点发3.3毫秒的连续电流信号(固定频率)，避开强干扰时刻。利用过零点特性，可以区分相别。
    ● 信号为连续电流信号
    连续电流信号占用很窄的频带，采用窄带通讯的解调方法。频带外的信号，包括基频到100次谐波电流，都不会影响主机的解调。
    ● 阻带特性好的窄带滤波器
    主机有阻带特性非�：玫拇瞬ㄆ鳎荡獾男藕怕顺�。即使是1000A的50Hz基频电流信号，也不会影响接收性能。
    ● 主机三信道三相同时解调
    ● 主机工作模式：分开关和分相别
    分开关：一个钳子钳三相的火线。无论是那一相的信号，都可同时解调。三相电压任一相的信号不分相别同时解调。
    分相别：一个钳子钳一相的火线或电压方式。主机只在此相电压的过零点才接收数据，可以精确的区分出相别。电压方式时，三相信号只在过零点解调，可以区分相别。
    ● 分机有四种工作模式
    发送信道有3种可选或者是选这3种的自动交替轮换，即：
    1号信道：频率zui低的信道，为电流方式首选信道。
    2号信道：在1号信道受干扰时使用。
    3号信道：频率zui高的信道，在谐波影响1、2号信道时使用。 为电压方式首选信道。
    交替信道：以上三种方式的依次自动轮换。
    ● 分机发射的电流信号小
    分机只在过零点附近发射电流，信号大小为3A， 不会对电网产生影响， 也不会干扰电力设备和用户设备。 信号有方向性， 能量由变压器提供， 理论上只在变压器和分机间才有电流信号。据此，可查出电流的走向来区分开关。发射的电流信号同时在电网上产生电压信号，此电压信号可被主机接收并判别。信号没有方
    向性。可实现主机和分机不在同一相，主机在离分机距离变压器更远的地方接收
    到信号。
    ● 精确的信号质量
    电流传输在理想情况下不会衰减。但是由于线路上有分散并联的电容，电容可以提供电流信号，就如同无功补偿一样。电流传输也会有信号衰减。
    精确的信号质量测量，不仅可以在信号衰减40倍时能正常识别，还可以区别信号在开关之间串扰的大�。匀范ㄐ藕爬醋阅囊桓隹亍�
    电流的传输在相间串线信号很微弱，不会影响识别。在台区间的串扰更微弱，在实际的测试中，看不到台区间的串扰信号。
    电压信号衰减�。稍诶敕只茉兜牡胤浇邮盏叫藕�。整个台区的三相都可接收
    到信号。仅普查台区时，设置为电压模式更有效。
    ● 一屏显示
    所有内容一屏显示，现场操作直观简便，不用翻屏。
    ● 记忆设置
    设置好工作模式后，关机后再开机直接进入此工作模式。
    ● 操作简便，智能化判断分机需设置分机号、信道。
    主机需设置电流钳或电压、主机号、工作模式。
    主机接收到信号后，根据信号质量，将zui大信道质量的钳子或电压所在的相别、主机号、信号质量通过载波，发回分机。
    当在一个台区有多主机，且不止一个主机接收到信号时，分机可以接收到几个主机发回的数据。分机根据信号质量大�。允�zui大信号质量的主机号、相别、信号质量。当zui大的两个信号质量差别很小时，会显示两个主机号，提请关注并改变方法再测试一次。

    ● 方便使用的柔性钳
    柔性钳，可以直接钳住三相母排，也可钳住三相开关的出线。只钳零线和同时钳三相线，理论上是一样的。在信号衰减很大时，可以将柔性钳多绕一匝，将信号质量提高一倍。
    ● 可以识别台区、分支开关、开关箱、以及用户端的相别电流方式，可以彻底查清电力线走向。
    ● 数据回复
    使用国网认证的成熟的通讯�？椋⒓哟蠊β剩允视μㄇ侗鸬男枰Ｎ尴叻绞剑湛�zui大距离达到3km。

    多种电源选择
    可使用端子220V交流电源、外接交流电源、电池、充电器的方式给仪器供电。

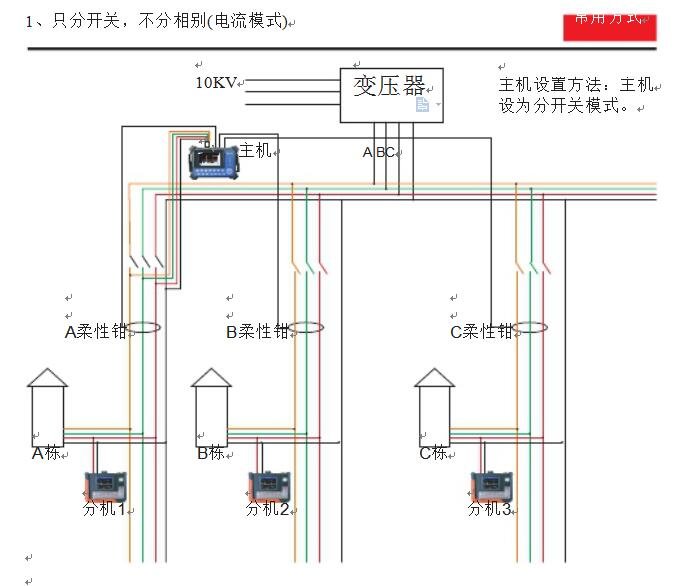

    台区线路识别仪功能及接线示意图

    台区线路识别仪功能及接线示意图


    ● 非�？淼牡缪故视Ψ段Ш偷绱偶嫒菪阅埽视�zui严酷的电力环境。
    1、只分开关，不分相别(电流模式)
    常用方式
    ● 多种工作配置方式
    在一个台区，可同时工作的主机zui多8台，分机16台。可同时检查的开关为24个。
    主机设置方法：主机
    设为分开关模式。
    本仪器可以一台主机带多个分机(zui多16个分机)，主机自动识别不同分机序列号；
    或者多台主机(zui多8个)带一个分机，分机自动识别主机的序列号；根据不同的台区现�。迪忠欢远嗷蚨喽远嗟奶ㄇ馐苑绞剑�zui大简化现场的工作量。如果两个台区同时工作，两个台区的主机之和zui多8台，分机16台。
    ● 零线检测功能
    三相四线式的负控和电能表，如果零线没接或接触不良，会造成三相不平衡。本
    主机可测试零线的接触状态。
    ● 主机可识别相序，以判断电压是否接错。
    ● 相位检测功能
    分机接收主机信号来判断当前所在的相位，并可检测用户侧的零火线是否反接。
    主机显示三相电压的相位，以判别是正相序还是逆相序。
    ● 自检功能
    主机自动检测自身是否损坏，并提供声光报警。
    ● 照明功能
    分机自带高亮电筒，主机外置USB式电筒，方便现场照明及接线。
    ● 无线通讯功能(选配)
    当现场干扰过大，载波通信无法将主机的信号回传给分机，此时可选用无线通讯
    功能，确保主机与分机之间的通讯畅通。
    ● 可选择的管理功能
    分机可接扫描枪，控制读取电表的条形码，并记录台区编码和电表编码。
    与电脑通讯，上传分机存储的数据到电脑，实现报表，打�。拗交芾�。
    ● 阻燃绝缘的仪器外壳。

    台区线路识别仪技术参数

    载波通信参数

    项  目

    内  容

    项  目

    内  容

    通讯速率

    400BPS

    信号功率

    2W

    工作频率

    421KHZ

    通讯方式

    无主从、透明方式


    无线数传技术参数

    项  目

    内  容

    项  目

    内  容

    工作电压

    + 5V

    zui大工作电流

    1A

    工作频段

    433MHz

    高频方式

    2- FSK

    �？榻涌�

    TTL

    工作速率

    1200bps

    zui大发射功率

    1W

    通信距离

    空旷距离3000米

    工作温度

    -30℃-+80℃





    主机技术参数

    项  目

    内  容

    项  目

    内  容

    测量电压范围

    AC 100V-264V

    工作电源范围

    AC 100V-264V

    测量电压精度

    0.1%

    工作电源频率

    50Hz

    信号输入方式

    电压通道、500A钳、柔性钳

    工频耐压

    AC 4.0KV 1分钟5mA

    信号质量范围

    100-5000

    电快速瞬变脉冲群

    差模 4.0KV

    滤波器通带

    5.5K-10.5KHz

    电快速瞬变脉冲群

    共模 4.0KV

    滤波器50Hz衰减

    - 74db

    浪   涌

    差模 2.0KV

    100次谐波衰减

    - 20db

    浪   涌

    共模 4.0KV

    工作温度

    -25℃-+70℃

    重   量

    2Kg

    工作湿度

    40%~95%

    尺   寸

    265x190x65mm

    显示屏

    ”4.3 16:9 工业级TFT宽彩屏


    分机技术参数

    项  目

    内  容

    项  目

    内  容

    测量电压范围

    AC 100V-264V

    工作电源范围

    AC 100V-264V

    测量电压精度

    0.5%

    工作电源频率

    50Hz

    发送电流信号频率范围

    5.5K-9.5KHz

    工频耐压

    AC 4.0KV 1分钟5mA

    发送电流信号大小

    3A

    电快速瞬变脉冲群

    差模 4.0KV

    工作温度

    -25℃-+70℃

    电快速瞬变脉冲群

    共模 4.0KV

    工作湿度

    40%~95%

    浪   涌

    差模 2.0KV

    重   量

    0.8Kg

    浪   涌

    共模 4.0KV

    尺   寸

    190x140x50mm





    显示屏

    ”
    3.5 16:9 工业级TFT宽彩屏
