路灯电缆故障测试仪

来源：www.whmoen.com 更新时间：2020-09-25

路灯电缆故障测试仪

是一台集计算机技术、数字信号处理技术于一体的具有创新特色、高性能的智能化仪表，主要用于路灯电缆芯线接地故障的定点和金属护层接地故障的定点。
路灯电缆故障测试仪由路灯电缆综合信号发生器和电缆故障定点仪和电缆路径探测仪组成，完成对路灯电缆接地故障的精确定点。
路灯电缆故障测试仪具有信号波形显示、电池欠压指示、自动关机等功能。

产品别名：路灯电缆故障测试仪、路灯电缆专用故障测试仪、高压电缆路灯故障测试仪

路灯电缆故障测试仪功能特点
故障定点接收机：
1灵敏度高，响应范围大。
2采用数字信号处理技术，直接显示信号波形，抗干扰能力强。
3自动调零，抵消地电位变化影响。
4配置高性能可充电锂电池，充满电后能连续工作15小时以上。
5欠压指示功能：电池欠压时电量指示闪烁。
6自动关机功能：电池欠压能够自动关机。
7坚固机壳，质轻便携。
路径查找接收机：
1多种探测方式：具有音峰法、音谷法。
2内置电池，方便更换：内置锂电池，提供可靠的充电方式。
3低功耗，长电池寿命：使用充满电的镍氢电池或新的碱性电池，仪器能连续工作15小时以上。
4自动关机功能：仪器在30分钟内没有任何操作时，将自动关机，减少电池消耗；当电池欠压时，仪器也将自动关机，保护电池。
5机壳坚固耐用，质量轻便于携带。

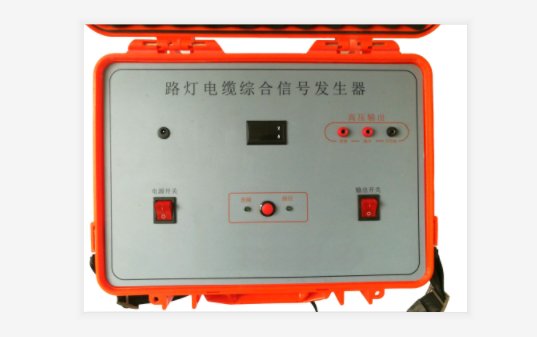

信号发生器：
1内置12伏20AH锂电池电源供电。
2直流输出zui高电压700伏，大功率输出，zui大电流可以达到50A。
3周期输出，大电容稳压。
4输出周期为查障频率为100Hz每秒。路径探测时频率为1KHz。
5可在故障定点与路径查找两种信号源之间进行切换。

路灯电缆故障测试仪技术指标
故障定点接收机：
1.信号接收模式：电压信号。
2.zui高检测灵敏度：电压信号0.1mV。
3.信号zui大输入范围：＋－25V。
4.显示功能：信号波形、信号增益、电池水平等。
5.电源：7.4V、1200mAH可充电锂电池。
6.充电器电源：AC 220V±10% 50Hz±2Hz。
7.体积：主机200mm×100mm×35mm；A字架800×600mm。
8.质量：主机0.5kg；A字架1kg。
9.使用条件：温度 0-40℃；湿度10-90％RH；海拔<4500m。
路径查找接收机：
1.接收频率：1KHz。
2.接收模式：音峰法、音谷法。
3.电源：锂电池组，容量1200mAH。
4.电池供电时间：使用充满电的标配锂电池，可以连续使用30小时以上；开背光时使用时间缩短，实际使用时间与开背光的时间有关。
5.充电器：输入AC220V，50Hz,充电电流400mA,充电时间8小时。
6.体积：主机：200mm×100mm×30mm
7.传感器：专用接受传感器，接受路灯电缆附近的磁场信号。
8.质量：主机：0.75kg
9.传感器：0.2kg
10.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
信号发生器：
11.输入12伏直流信号。
12.输出zui高700伏的直流信号。
13.输出zui大电流可以达到50A。
14.电源的升压周期为60Hz。

路灯电缆故障测试仪仪器结构
路灯电缆故障测试仪包括故障定点接收机、路径查找接收机、信号发生器、A字架、路径探头、充电器等。
