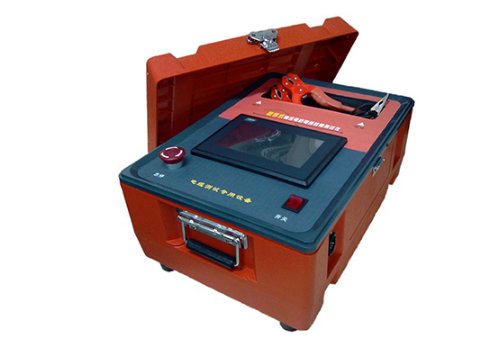

高压电桥电缆故障定位仪

来源：www.whmoen.com    更新时间：2020-06-18

高压电桥电缆故障定位仪简介
    高压电桥电缆故障定位仪是基于MURRAY电桥原理而设计，适用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位，及高压电缆外护套故障的定位。当然，也可用于电缆厂内各种线缆的缺陷点定位。
设备采用开关电源构成高压恒流源，空载电压-15000V，短路电流30mA。采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。测试线为特别设计的双芯高压橡皮电缆，采用四端电阻测量法避免了引线电阻引入的误差，测试线通过编织屏蔽层可靠接地，面板上操作钮处于地电位，通过绝缘杆操作电桥。高压恒流源和电桥集成在一个便携式工业机箱内。因此，该设备电压高、重量轻、操作方便、使用安全。


高压电桥电缆故障定位仪功能及应用
   高压电桥电缆故障定位仪具有三种功能：
1、直流耐压试验：设备可输出0～15kV直流电压，可用于电缆直流耐压试验。
2、烧穿故障点：烧穿及降低高阻及闪络型故障点的电阻。
3、故障预定位：利用电桥原理进行预定位，四端电阻测量法避免了引线电阻引入的误差。
同时，MEKC-07高压电桥电缆故障定位仪特别适用于：
敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿。
闪络型击穿点，击穿后恒流源能维持电弧，有稳定电流通过电桥，电桥有足够的灵敏度。
尚未击穿，但电阻偏低的缺陷点，如用兆欧表发现电缆阻值较低，但运行电压下不击穿的绝缘缺陷点。
由于上述特点，MEKC-07高压电桥电缆故障定位仪为下述几类用户所青睐：
1、从事专业定位的电缆修试队伍：如大中型供电局及大型用电企业的电缆修试班。绝大部分的电缆击穿点均可用MEKC-07迅速找到大致的击穿位置。与波反射法及定点仪配合使用，各取所长，使定位更快更可靠。
2、小型用户：如小型供电局及中型用电企业。电缆不多，一般走向清楚，不太长，故障次数有限，若配齐一套波反射法定位仪，价格高，对使用人员的素质和经验要求较高，不是zui佳选择。选用MEKC-07高压电桥电缆故障定位仪，价格较低，操作方便，能应付日常需要，是较好的选择。
3、电缆生产厂：在厂内，可用作各种线缆击穿点的定位，选配数字电容表，可找出断线点。该设备重量轻，便于携带至现场为电缆用户作定位服务。

高压电桥电缆故障定位仪技术指标
1、测试电压：0～15kV，负高压，连续可调
2、zui大电流：30mA
3、测试比例精度：±（0.2%·L±1）米
4、工作电源：AC220V±10%
5、抗干扰能力：>100VAC
6、重量：≤12kg
7、外形尺寸：（L）380mm×（W）280mm×（H）270mm
