蓄电池内阻测试仪厂家

来源：www.whmoen.com    更新时间：2020-05-21

蓄电池内阻测试仪厂家简介
武汉永利集团提供蓄电池内阻测试仪厂家价格、蓄电池内阻测试仪厂家报价，产品选型，技术支持，可通过测量端电压、查看电解液密度、液位、温度等了解电池状态，对蓄电池组以规定的恒定电流进行放电，同时监测每一节蓄电池的电压


本手册为MEZN3914蓄电池内阻测试仪的使用指南，请在操作使用测试仪前仔细阅读本手册。

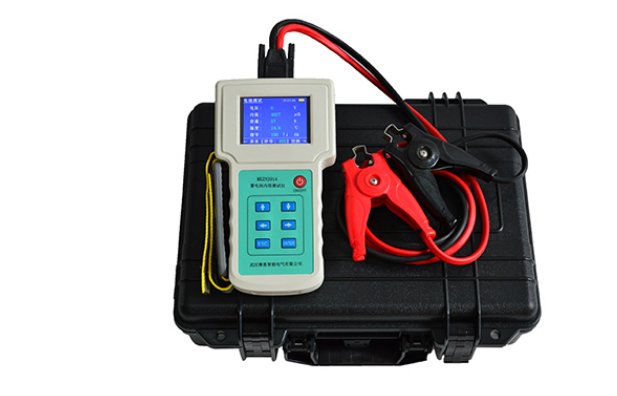

整机图片：以实物为准。

蓄电池内阻测试仪厂家主机部件
2. 1  USB接口：用来通过U盘上传测试数据或程序更新；
2. 2  测试接口：连接测试夹具；
2. 3  充电接口：连接设备充电器；
2. 4  LCD： 3.5寸彩色TFT液晶屏，分辨率320*240；
2. 5  键盘：共7个按键。定义如表一。
表一  键盘功能一览表

分类	符号	功能
方向键	▼    ▲	1.上下移动光标选择选项。 2.在某些页面可执行翻页功能。
特殊键	?    ?	1.菜单切换。 2.在整组测试页面，可用来查看之前测试的数据 3.在节数设置页面，可移动光标。
	[Enter]	1.内阻测试。 2.确认当前选择。
	[Esc]	1.退出或者返回上一级。 2.中断当前工作。 3.在整组测试界面下，长按ESC可删除当前选择的数据。
	电源键	电源开关,每次按下依次开打开/关闭电源。

蓄电池内阻测试仪厂家主要功能特点
1.可对蓄电池电压、内阻进行测试；
2.?自动识别不同电压等级的蓄电池；
3.内置电池内阻基值表，供客户参考分析；
4.可对蓄电池进行容量预估；
5.具有蓄电池反接保护；
6.对判别结果或故障进行蜂鸣器及画面文字提示；
7.支持以蓄电池组方式存储数据，方便客户浏览蓄电池组的各个电池数据；
8.支持站点名称和组编号英文输入；
9.锂电池充电状态指示；
10.自动待机功能，10分钟无操作自动关机；
11.数据记录存储功能；
12.强大的上位机分析功能。
国家电力行业标准：DL/T1397.5-2014，国家电网公司企业标准：Q/GDW1901.5-2013是依据该产品的技术性能和功能等基础上起草并编写。

蓄电池内阻测试仪厂家内阻测试说明
电池内部阻抗，也称为内阻，是一项影响电池性能的关键指标。测试电池内阻以判断电池供电能力已经是业内的共识。影响电池内阻的因素有：电池尺寸、工作时间、结构、状况、温度和充电状态。
对于一个充满电的电池，当电池放电时，其内阻逐步缓慢增大；当电池放电达到一定程度后，内阻的变化量才急速增大；当电池放完电后，其电阻比完全充电状态时大2~5倍。
电池温度也影响内阻的测量，但只在冰点以下才比较明显。在32℉以下，温度对内阻的影响很大，在-20℉时的内阻是原来的两倍。这就是为何在冬季电池的能量要小很多。
电池的使用时间也会影响其内阻。电池使用时间越长，随着盐化增加内阻越大。内阻增加的多少与电池的使用和维护方法有关。电池的整体状况（例如机械装置失效）也会影响电池的内阻。某些失效模式会使电池内阻增加。
由于不同厂家在生产电池时，工艺、配方的不同，造成同样容量的电池内阻有所差异，对电池好坏的判断不应完全拘泥于电池内阻的绝对值，还应参考电池内阻的变化趋势。当电池内阻超过初始内阻的1.25倍时，电池就已经不能通过测试，当电池内阻变化到初始内阻的2倍后，电池结构容量就不足80%。
本内阻仪的采用瞬间放电法对电池进行内阻测量。对蓄电池的实际工作情况进行分析研究可以发现，蓄电池的端口对外电路呈现阻抗特性。在实际的使用中，蓄电池的电极，连接线等构成的电感，由于使用频率低，引线短，电感很微弱，一般在分析和研究中不予考虑。

一般我们都将蓄电池的电阻分为金属电阻，也即是欧姆电阻；电化学电阻，包括电化学反应电阻和粒子浓差极化电阻。关于容抗部分，法拉第电容因为其恒压特性，可以将其等效为一个电压源。另外，将其他容抗都等效变化为多个电容并联形式，则电池的等效模型可以简化如图1所示。

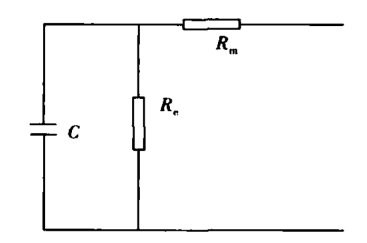

图1   蓄电池简化等效模型

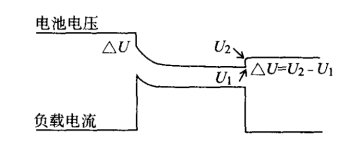

Rm为金属电阻，这部分的电阻只是随着金属的腐蚀、蠕变、硫化等因素而缓慢地变化着。电化学电阻Re则是随着容量的状态而时刻发生着变化的，但是这部分的变化又为并联着的电容的容抗变化所掩盖着。在交流情况下，由于电容 C 比较大，大部分电流流经电容，而 Re上分流较少，此时检测到的实际上是由Rm和C串联的阻抗，而 Re被忽略了。为了避开C的分流，直接由电池产生一个瞬时的大放电电流，然后测出电池极柱上电压的瞬间变化，如图2所示，可以推导出相应的内阻。

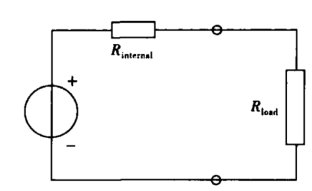

在瞬间直流情况下，蓄电池的等效模型可以认为是一个电压源和内阻串联 (戴维南等效模型 )所构成，如图3所示。

ΔU=RinternalI从而有Rinternal=ΔU/ΔI
